Окно графического экрана (Analysis Graphs) и запись результатов анализа в текстовый файл
При
всех режимах меню Analysis
полученные
результаты отображаются на графическом
экране Analysis
Graphs,
вид которого
для различных режимов моделирования

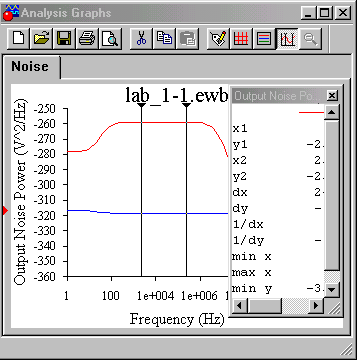

показан на рис. 1.5 –1.9. Верхний ряд кнопок
на нем обеспечивает набор сервисных
функций по обработке результатов
анализа, который включает в себя как
обычные функции: New
– открытие новой страницы, Open
– открытие файла, Save
As
– сохранение результатов анализа в
файле, Print
– вывод на печать, Print
Preview
– предварительный просмотр, Cut
– удаление,
Copy
и Paste
– копирование
и вставка, так и специфические: Properties
– параметры графического изображения
(оформление результатов моделирования),
при нажатии на эту кнопку открывается
диалоговое окно с шестью закладками:
General,
Left
Axis,
Bottom
Axis,
Right
Axis,
Top
Axis
и Traces.
С помощью установок в окнах этих закладок
осуществляются
редактирование названия, редактирование
и оформление обозначений по осям X
и Y
и установка диапазона значений по ним,
нанесение на графики сетки с возможностью
редактирования толщины и цвета линий
и выбор номера контрольной точки, для
которой редактируется изображение
характеристики. Последние четыре кнопки
реализуют функции: Toggle
Grid
– вставить сетку (кнопка
), Toggle
Legend
– вставить обозначение контрольной
точки (кнопка
),
Toggle
Cursor
– вывести числовые данные, отмеченные
курсорами (кнопка
),
Restore
Graph
– восстановить графическое обозначение,
т.е. проигнорировать введенные изменения
(кнопка
).
В нижнем левом углу экрана Фурье-анализа
отображается номер узла (nodes)
схемы, для сигнала в котором проводился
анализ.
Результаты,
представленные на этом экране, могут
быть сохранены в виде текстового файла
с помощью опции Save
As
(при
нажатии на кнопку
на экране Analysis
Graphs),
если при задании имени файла выбрать
вид файла с расширением .txt..
1.4. Определение параметров моделей компонентов схемы, необходимых для проведения теоретических расчетов
Параметры пассивных компонентов схемы (номинальные значения резисторов, конденсаторов и индуктивностей) приводятся на чертеже схемы.
Параметры моделей активных компонентов, задействованных в схеме, могут быть определены тремя способами:
во-первых, через меню Circuit, где после того, как интересующий нас элемент отмечен на схеме (подсвечен другим цветом после щелчка «мыши» по изображению элемента), активизируется опция Component Properties, в результате открывается диалоговое окно с перечнем библиотек компонентов данного типа, в котором отмечено имя библиотеки, где находятся выделенный элемент и его имя. После нажатия на кнопку Edit раскрывается окно с параметрами модели выделенного на схеме элемента;
во-вторых, после подсветки компонента нажатием на кнопку Component Properties, находящуюся в строке (линейке) инструментов окна программы;
в-третьих, аналогичный результат достигается в результате двойного щелчка мышью по изображению компонента на схеме.
.
