9.5. Выбор трансформаторов тока и напряжения.

Выбираем трансформаторы тока ТА1 наружной установки 110 кВ типа ТФЗМ-110-У1 Сравнение расчетных и каталожных данных приведено в таблице 7:

Таблица 7.

Расчетные данные	Каталожные данные
Uуст = 110 кВ	Uном = 110 кВ
Imax = 627 А	I1,ном = 700 А
iу = 27,11 кА	iдин = 79 кА
Bк = 11,1 кА2*с	Iт2 * tт = 2028 кА2*с
Z2р = 0,92 Ом	Z2ном = 1,2 Ом

Проверяем трансформатор по вторичной нагрузке:

Прибор	Тип	Нагрузка фаз, МВ*А
		A	B	C
Амперметр	Э-335	0,5	0,5	0,5
Ваттметр	Д-335	0,5	-	0,5
Варметр	Д-335	0,5	-	0,5
Счетчики:			-
активной энергии	САЗ-И670	1	-	1
реактивной энергии	СПЧ-И676	1	-	1
Итого:		3,5	0,5	3,5

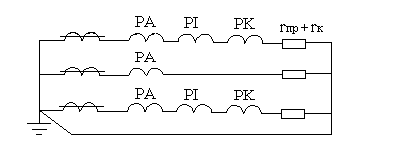

Наиболее загружены трансформаторы тока Фаз А и С. Общее сопротивление проводов:

rприб =	Sприб	=	3,5	= 0,14 Ом
	S22		52

Допустимое сопротивление проводов:

r_пров = z_2ном – r_приб – r_к = 1,2 – 0,14 – 0,1 = 0,96 Ом, где r_к = 0,1 Ом.

Для подключения ТА применяем кабель с медными жилами, ориентировочная длина Lрасч = 80, тогда сечение

q =	Lрасч * ρ	=	80 * 0,0175	= 1,45 мм2
	rпров		0,96

Принимаем контрольный КВВГнг с жилами сечением 2,5 мм².

Выбираем трансформаторы тока ТА2 внутренней установки типа ТВТ-110-1000. Сравнение расчетных и каталожных данных приведено в таблице 8:

Таблица 7.

Расчетные данные	Каталожные данные
Uуст = 110 кВ	Uном = 110 кВ
Imax = 627 А	I1,ном = 1000 А
Bк = 11,1 кА2*с	Iт2 * tт = 4200 кА2*с
Z2р = 1Ом	Z2ном = 1,2 Ом

Проверяем трансформатор по вторичной нагрузке:

Прибор	Тип	Нагрузка фаз, МВ*А
		A	B	C
Амперметр	Э-335	0,5	0,5	0,5

Трансформаторы тока в фазах загружены одинаково.

rприб =	Sприб	=	0,5	= 0,02 Ом
	S22		52

Допустимое сопротивление проводов:

r_пров = z_2ном – r_приб – r_к = 1,2 – 0,02 – 0,05 =1,13 Ом, где r_к = 0,05 Ом

Для подключения ТА применяем кабель с медными жилами, ориентировочная длина Lрасч = 80 м, тогда сечение

q =	Lрасч * ρ	=	80 * 0,0175	= 1,2 мм2
	rпров		1,13

Принимаем контрольный КВВГнг с жилами сечением 2,5 мм².

Выбираем трансформаторы тока ТА3 наружной установки типа ТФЗМ-35 У1. Сравнение расчетных и каталожных данных приведено в таблице 9:

Таблица 9.

Расчетные данные	Каталожные данные
Uуст = 35 кВ	Uном = 35 кВ
Imax = 1540 А	I1,ном = 2000 А
iу = 49,58 кА	iдин = 141 кА
Bк = 1070 кА2*с	Iт2 * tт = 552 * 3 = 9075 кА2*с
Z2р = 0,62 Ом	Z2ном = 1,2 Ом

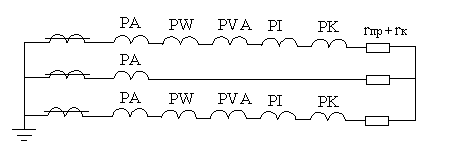

Проверяем трансформатор по вторичной нагрузке:

Прибор	Тип	Нагрузка фаз, МВ*А
		A	B	C
Амперметр	Э-335	0,5	0,5	0,5
Счетчики:
активной энергии	САЗ-И670	1	-	1
реактивной энергии	СПЧ-И676	1	-	1
Итого:		2,5	0,5	2,5

Наиболее загружены трансформаторы тока Фаз А и С. Общее сопротивление проводов:

rприб =	Sприб	=	2,5	= 0,1 Ом
	S22		52

r_пров = z_2ном – r_приб – r_к = 1,2 – 0,1 – 0,1 = 1 Ом , где r_к = 0,1 Ом

Для подключения ТА применяем кабель с медными жилами, ориентировочная длина Lрасч = 60 м, тогда сечение

q =	Lрасч * ρ	=	60 * 0,0175	= 1,05 мм2
	rпров		1

Принимаем контрольный кабель КВВГнг с жилами сечением 2,5 мм².

Выбираем трансформаторы тока ТА4 внутренней установки типа ТВТ-35-2000. Сравнение расчетных и каталожных данных приведено в таблице 10:

Таблица 10.

Расчетные данные	Каталожные данные
Uуст = 35 кВ	Uном = 35 кВ
Imax = 1540 А	I1,ном = 2000 А
Bк = 1070 кА2*с	Iт2 * tт = 4800 кА2*с
Z2р = 0,68 Ом	Z2ном = 1,2 Ом

Проверяем трансформатор по вторичной нагрузке:

Прибор	Тип	Нагрузка фаз, МВ*А
		A	B	C
Амперметр	Э-335	0,5	0,5	0,5

Трансформаторы тока в фазах загружены одинаково.

rприб =	Sприб	=	0,5	= 0,02 Ом
	S22		52

Допустимое сопротивление проводов:

r_пров = z_2ном – r_приб – r_к = 1,2 – 0,02 – 0,05 = 1,13 Ом, где r_к = 0,05 Ом

Для подключения ТА применяем кабель с медными жилами, ориентировочная длина Lрасч = 60 м, тогда сечение

q =	Lрасч * ρ	=	60 * 0,0175	= 0,93 мм2
	rпров		1,13

Принимаем контрольный КВВГнг с жилами сечением 2,5 мм².

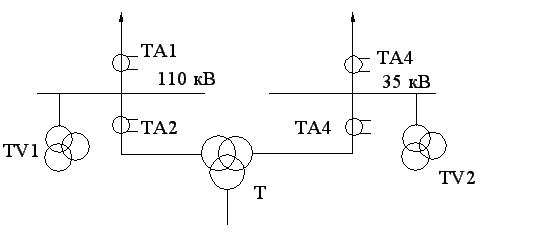

Выбираем трансформаторы напряжения TV1 на шинах 110 кВ типа НКФ-110-58 У2. Перечень необходимых приборов принимаем по таблице 4.11[1].

U₁ = 110 * √3 кВ

U₂ = 100 * √3 В

S₂ном = 400 В*А

Прибор	Тип	S одной обмотки, В*А	Число обмоток	cos φ	sin φ	Число приборов	Нагрузка
							P, Вт	Q, вар
Вольтметр	Э-335	2	1	1	0	3	6	-
Регистрирующие:
вольтметр	Н-394	10	1	1	0	1	10	-
Осциллограф	С-91	160	-	1	1	0	160	-
Итого:							176	-

Sрасч = √P² + Q²= √176² +0² = 176 В*А < S₂ном = 3 * 400 = 1200 В*А

Таким образом трансформаторы напряжения будут работать в выбранном классе точности 0,5. Для соединения трансформаторов напряжения с приборами принимаем контрольный кабель типа КВВГнг сечением 2,5 мм² по условию механической прочности.

Выбираем трансформаторы напряжения TV 2 на шинах 10 кВ типа ЗНОЛ.06-10 У2.

U1 = 35 * √3 кВ

U2 = 100 * √3 В

S2ном = 150 В*А

Прибор	Тип	S одной обмотки, В*А	Число обмоток	cosφ	sinφ	Число приборов	Нагрузка
							P, Вт	Q, вар
Вольтметр	Э-335	2	1	1	0	2	4	-
Ваттметр	Д-335	1,5	2	1	0	1	3	-
Варметр	Д-335	1,5	2	1	0	1	3	-
Счетчики:
активной энергии	И-670	1,5	2	0,38	0,925	1	3	7,3
реактивной энергии	И-676	3	2	0,38	0,925	1	6	14,6
Итого:							19	21,9

Sрасч = √P² + Q²= √19² + 21,9² = 29 В*А < S₂ном = 3 * 150 = 450 В*А

Таким образом трансформаторы напряжения будут работать в выбранном классе точности 0,5. Для соединения трансформаторов напряжения с приборами принимаем контрольный кабель типа КВВГнг сечением 2,5 мм² по условию механической прочности.
