2. Выбор генераторов.
Согласно заданию на курсовой проект для ТЭЦ-320 МВт заданы генераторы 2х100 МВт и 1x120 МВт. Выбираем типы генераторов из табл. П2.1 [1] и заносим их номинальные параметры в таблицу 1
Таблица 1. Выбор генераторов.
Тип турбоге-нератора |
n, об/мин |
Номинальное значение |
X”d, отн.ед. |
Система возбуж-дения |
Охлаждение обмоток |
|||||
S, МВ*А |
cos φ |
I стато-ра, кА |
U статора, кВ |
КПД, % |
Стато-ра |
Рото-ра |
||||
ТВФ-100-2 |
3000 |
117,5 |
0,85 |
6,475 |
10,5 |
98,7 |
0,183 |
М |
КВР |
НВР |
ТВФ-120-2 |
3000 |
125 |
0,8 |
6,875 |
10,5 |
98,4 |
0,192 |
ВЧ |
КВР |
НВР |
ТВФ – генератор с косвенным охлаждением статора и непосредственным охлаждением ротора водородом.
3. Выбор двух вариантов схем проектируемой электростанции.
Согласно заданию на курсовой проект связь с энергосистемой осуществляется на высшем напряжении
220 кВ.
В первом варианте потребители получают питание с РУ 35 кВ и от комплектного РУ. Генератор ТВФ-120-2 подключается к шинам РУ 110 кВ и два генератора ТВФ-100-2 – к обмоткам низкого напряжения трехобмоточных трансформаторов. Во втором варианте потребители получают питание с шин РУ 35 кВ и от генераторного РУ 10 кВ. Генератор ТВФ-120-2 подключается к шинам РУ 110 кВ и два генератора ТВФ-100-2 – к шинам ГРУ.
Два варианта схем выдачи мощности приведены на рисунке 1.
Рис.1 (а). Вариант I.

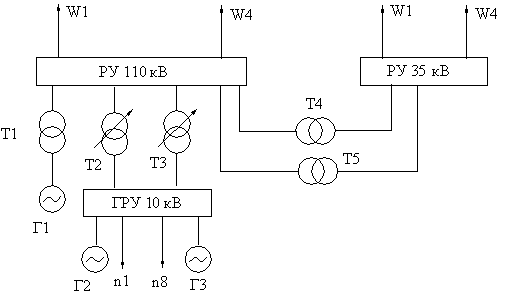

Рис. 1 (б). Вариант II.
4. Выбор трансформаторов на проектируемой электростанции.
Расход на собственные нужды (с.н.) принимаем равным 10% от установленной мощности, коэффициент спроса Kс=0,8 по табл. 5.2.[ 1].
Мощность блочных трансформаторов выбираем по формуле:
Sбл ≥ Sг - Sс.н., где Sг – номинальная мощность генераторов (МВ*А), Sс.н. – нагрузка на собственные нужды (МВ*А).
Для генераторов 100 МВт:
Sс.н. = |
Pс.н.% |
* |
Pном.г |
* Kс = |
10 |
* |
125 |
* 0,8 = 10 МВ*А |
100 |
cos φ
|
100 |
0,8 |
Sбл ≥ |
Pном.г |
- Sс.н. = |
100 |
- 10 = 115 МВ*А |
cos φ
|
0,8 |
Для первого и второго вариантов выбираем два трансформатора ТДЦ-125000/110 кВ. Номинальные параметры трансформаторов заносим в таблицу 2.
Таблица 2. Номинальные параметры блочных трансформаторов.
Тип трансформатора |
Sном, МВ*А |
Напряжение обмотки, кВ |
Потери, кВт |
Uк, % |
Iх,% |
||
ВН |
НН |
Pх |
Pк |
||||
ТДЦ-125000/110 |
125 |
121 |
10,5 |
120 |
400 |
10,5 |
0,55 |
Для варианта 1 выбираем трансформаторы связи по формуле Sт ≥ |Sнб| / 1,4:
SКРУmax = |
Pmax * nлэп |
= |
4,2 * 8 |
= 40 МВ*А |
cos φ
|
0,84 |
SКРУmin = |
Pmin * nлэп |
= |
3,8 * 8 |
= 36 МВ*А |
cos φ
|
0,84 |
S35ьax = |
Pmax * nлэп |
= |
4 * 12 |
= 58,5 МВ*А |
cos φ
|
0,82 |
S35min = |
Pmin * nлэп |
= |
4 * 10 |
= 48,7 МВ*А |
cos φ
|
0,82 |
Smax = nг * Sг – nг * Sс.н. – SКРУmax – S35max = 2 * 117,5 – 2 * 9,4 – 40 – 58,5 = 117,7 МВ*А
Smin = nг * Sг – nг * Sс.н. – SКРУmin – S35min = 2 * 117,5 – 2 * 9,4 – 36 – 48?7 = 131,5 МВ*А
Sав = (nг – 1)* Sг – (nг – 1) * Sс.н. – SКРУmax – S35max = 1 * 117,5 – 1 * 9,4 – 40 – 58,5 = 9,6 МВ*А
Sнб = Smin = 131,5 МВ*А
Sт ≥ |Sнб| / 1,4 = 131,5 / 1,4 = 93,9 МВ*А
Выбираем два трансформатора ТДТН-110000/110.
Номинальные параметры этих трансформаторов заносим в таблицу 3.
Таблица 3, Номинальные параметры трансформаторов.
Тип трансформатора |
Sном, МВ*А |
Напряжение обмотки, кВ |
Потери, кВт |
Uк, % |
Iх, % |
|||||
ВН |
СН |
НН |
Pх |
Pк |
ВН-СН |
ВН-НН |
СН-НН |
|||
ТДТН-110000/110 |
110 |
115 |
38,5 |
11 |
64 |
365 |
11 |
18,5 |
7 |
0,5 |
Для второго варианта выбираем трансформаторы связи.
Sт = |
nдэп * Pmax |
= |
4 * 12 |
= 41,8 МВ*А |
cos φ * 1,4
|
0,82 * 1,4 |
Выбираем два трансформатора ТДН-63000/110.
Номинальные параметры трансформаторов заносим в таблицу 4.
Таблица 4. Номинальные параметры автотрансформаторов.
Тип трансформатора |
Sном, МВ*А |
Напряжение обмотки, кВ |
Потери, кВт |
Uк, % |
Iх,% |
||
ВН |
НН |
Pх |
Pк |
||||
ТДН-63000/110 |
63 |
115 |
3,5 |
50 |
245 |
10,5 |
0,5 |
Для варианта 2 выбираем трансформаторы связи по формуле:
Sт = |
Sг – Sс.н. – ½ * SКРУ |
1,4
|
Sг = |
Pг |
= |
100 |
= 117,6 МВ*А |
cos φ
|
0,85 |
Sс.н. = |
Pс.н.% |
* |
Pном.г |
= |
10 |
* |
100 |
= 11,7 МВ*А |
100 |
cos φ
|
100 |
0,85 |
SКРУ = |
nдэп * Pmax |
= |
8 * 4,2 |
= 40 МВ*А |
cos φ
|
0,85 |
Sт = |
117,6 – 11,7 – ½ * 40 |
= 61,3 |
1,4
|
Выбираем два трансформатора ТРДН-63000/110.
Номинальные параметры этих трансформаторов заносим в таблицу 5.
Таблица 5, Номинальные параметры трансформаторов.
Тип трансформатора |
Sном, МВ*А |
Напряжение обмотки, кВ |
Потери, кВт |
Uк, % |
Iх, % |
||
ВН |
НН |
Pх |
Pк |
||||
ТРДН-63000/110 |
63 |
115 |
10,5 |
50 |
245 |
10,5 |
0,5 |
