Задание №2:

2. Режим – несимметричного КЗ

В заданной точке , схемы, которая определена параметром на Л4, рассчитать:

• – действующее значение периодической слагаемой тока КЗ поврежденных фаз;

• и _, – симметричные составляющие напряжения и остаточное напряжение неповрежденной фазы;

• построить векторные диаграммы и ;

• _{-ток нулевой последовательности в трансформаторе Т1, приведенный к U=115кВ.}

2.1. Расчет прямой последовательности. Составление схемы замещения прямой последовательности (сзпп).

Для расчета несимметричных КЗ используем метод симметричных составляющих, согласно которому ток несимметричного КЗ может быть рассчитан на основе тока трехфазного короткого замыкания, устроенного в фиктивной точке, удаленной от реальной точки на дополнительное сопротивление X_Δ⁽¹⁾. Расчетная схема замещения прямой последовательности (СЗПП) по конфигурации совпадает с расчетной схемой трехфазного КЗ, т.е. источники вводятся ЭДС, сопротивления – сопротивлениями. Началом схемы прямой последовательности является точка нулевого потенциала источника питания, концом – место КЗ к которому приложено U_1К.

Изобразим исходную схему замещения для второй части курсового проектирования:

Рис2.1 Схема замещения прямой последовательности аналогична схеме замещения при трехфазном коротком замыкании

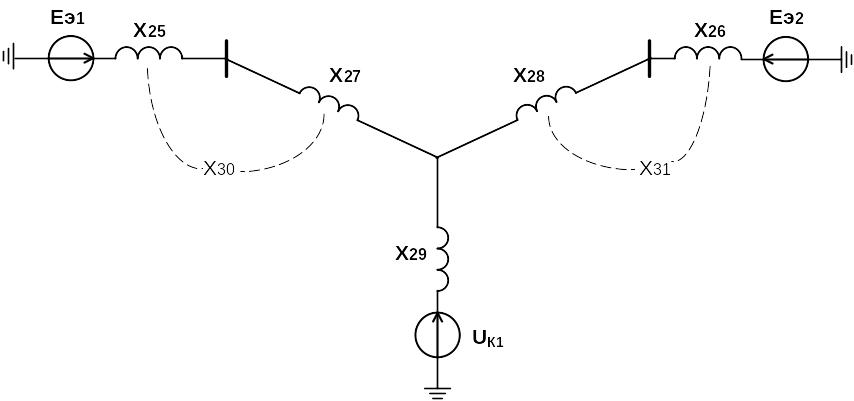

Первичные преобразования, а также значения сопротивлений и значение эквивалентного ЭДС позаимствуем из расчета трехфазного КЗ, далее преобразуем левую и правую части схемы до двух эквивалентных источников ЭДС и сопротивлений из сопротивлений:

Определим результирующие ЭДС и сопротивления прямой последовательности:

Обратная последовательность.

Схема замещения обратной последовательности по конфигурации повторяет схему замещения прямой последовательности, с тем отличием, что все ЭДС равны нулю, а в узле КЗ приложено напряжение обратной последовательности U_2k. Параметры элементов, входящих в схеме замещения обратной последовательности практически совпадают с параметрами схема замещения прямой последовательности, за исключением реактансов обратной последовательности генераторов и синхронных двигателей. Изменение сопротивления синхронных машин в обратной последовательности вызвано тем, что токи обратной последовательности, протекая по обмоткам статора генератора, создают магнитное поле, вращающееся в сторону, противоположную направлению вращения магнитного поля реакции статора. Магнитное поле, создаваемое токами обратной последовательности, перемещается относительно ротора с двойной синхронной частотой, вызывая пульсирующее магнитное поле двойной частоты. Следовательно, поток обратной последовательности при своем перемещении встречает различное магнитное сопротивление, которое колеблется в пределах сопротивлений в продольной и поперечной осях машины. Однако в рамках курсового проекта, примем реактансов обратной последовательности генераторов и синхронных двигателей равными реактансам прямой последовательности генераторов и синхронных двигателей . Вследствие этого делаем заключение, что Х_2Σ=Х_1Σ=15,707 Ом. Начало схемы – нулевой потенциал, конец – место КЗ .
