2.3 Техническое обслуживание акп

Для автоматической коробки техническое обслуживание сводится к проверке уровня масла, замене масла и фильтра. В автоматических коробках можно использовать только специальное масло ATF (Automatic Transmission Fluid). Попытки залить что-то другое заканчивается одинаково - поломкой. ATF можно легко отличить от других: оно красноватого цвета и почти без запаха. Масло заменяют, как правило, через каждые 60т/км пробега одновременно с фильтром. Если машина эксплуатируется в тяжелых условиях, рекомендуется делать это чаще -через каждые 30т/км без замены фильтра и каждые 60т/км - вместе с фильтром. Если масло слито, ни в коем случае не запускайте двигатель и не буксируйте автомобиль. В процессе эксплуатации автоматическая коробка передач нуждается в регулировках. Строгое выполнение рекомендаций по уходу и эксплуатации гарантирует ее безотказную работу в течение долгого времени (250000 км пробега и более).

Жидкостью, используемой в автоматической трансмиссии, выполняются самые разнообразные функции: передача крутящего момента в гидротрансформаторе от двигателя в коробку передач, обеспечение функционирования системы управления и контроля, работа фрикционных блоков, смазка и охлаждение трущихся деталей и т.п. Поэтому в автоматической коробке передач применяется специальное высококачественное минеральное масло, получаемое из нефти и смешанное с несколькими особыми добавками. Это масло называется смазочной гидравлической трансмиссионной жидкостью. Использование иных типов масел снижает эксплуатационные характеристики и зачастую приводит к отказу автоматической трансмиссии. Тип используемой трансмиссионной жидкости, как правило, указан на масляном щупе коробки передач или в сертификате качества автомобиля. Для обеспечения правильного функционирования коробки передач и ее долговечности необходимо поддерживать оптимальный уровень и обновлять жидкость по мере ее использования. Срок эксплуатации трансмиссионной жидкости указан на упаковке или в сертификате качества на саму жидкость. Однако опыт эксплуатации показывает, что средняя периодичность ее замены составляет около 15 000 километров. Это объясняется еще и тем, что подержанные автомобили сильно изношены и эксплуатируются в жестких условиях. Кроме того, часть жидкости остается в гидротрансформаторе, клапанной коробке, насосе и других полостях, поэтому можно сменить только половину используемого объема, т.е. происходит только обновление жидкости, а не замена. В большинстве автомобилей, оснащенных автоматической трансмиссией, используется жидкость типа "Dexron" , "Dexron-II" , "Dexron-III" . В настоящее время в автоматических коробках передач на авто-средствах типа 4WDиспользуется более новая модификация смазывающей жидкости - тип "Т" или-II" . Указанные типы трансмиссионной жидкости специально окрашены в разные цвета, тип "Dexron" - красный, а тип "Т" -- желтый. Этим подчеркивается, что смешивать их не рекомендуется. Необходимо также отметить, что в автомобилях, оснащенных автоматическими трансмиссиями, блок главной передачи и сама коробка передач могут быть разделены, и поэтому при замене масла оба отсека должны заполняться раздельно. В отсеке главной передачи используется обычное трансмиссионное масло "SAE85W/90" или отечественное "ТАД 17" , периодичность его замены составляет 50 000 км пробега. Процесс замены трансмиссионной жидкости и оценка степени ее износа не совсем просты, но, могут быть выполнены самостоятельно. Конечно, можно ограничиться и общеизвестным, примитивным способом, который заключается только в выворачивании сливной пробки и возвращении ее на свое место после стекания жидкости, но мы настоятельно рекомендуем для замены трансмиссионной жидкости воспользоваться следующей технологией:

1. Организовать свободный доступ к поддону коробки передач, загнав автомобиль на эстакаду или подняв домкратом (обеспечив, конечно, свою безопасность).

2. Вывернуть сливную пробку и слить трансмиссионную жидкость.

3. Завернуть сливную пробку на место и, не прилагая больших усилий, подтянуть ее.

4. Вывернуть все болты, расположенные по периметру масляного поддона коробки передач, и аккуратно, чтобы не повредить прокладку, отделить поддон от корпуса коробки передач. Не сливая остатков жидкости, убрать его в сторону для анализа.

5. Найти на нижней части поверхности клапанной коробки фильтр для трансмиссионной жидкости, снять его для промывки и анализа продуктов износа, накопившихся в нем. Сам фильтр представляет собой металлическую сетку, заключенную в стальной корпус.

6. Провести анализ продуктов износа, находящихся в фильтре и поддоне. Продукты износа могут состоять из стальной, латунной и алюминиевой стружки, черных пластинчатых чешуек и крупной пластмассовой стружки. Алюминиевая и латунная стружка возникает в результате износа подшипников скольжения. При нормальной степени износа она появляется в виде серого налета на внутренней поверхности поддона, корпуса фильтра, магнитах и присутствует в трансмиссионной жидкости в виде очень мелкой взвеси. Стальная стружка возникает от износа стальных подшипников качения, валов, шестерен и т.п. В норме она может присутствовать только в очень мизерных количествах, как продукт, оставшийся еще со времени приработки узлов в коробке передач. Большее же ее количество свидетельствует об аварийном состоянии автомата. Наличие большого числа черных пластинчатых частиц говорит о начале процесса быстрого износа фрикционных дисков, по истечении некоторого времени неминуемо ведущего к поломке. Так же недопустимо наличие крупной пластмассовой стружки, которая возникает в связи с выходом из строя различных шестерен и подшипников скольжения, изготовленных из полимерных материалов. В процессе эксплуатации продукты износа забивают отверстия в сеточке фильтра и резко снижают поступление трансмиссионной жидкости, в результате трансмиссия обязательно выходит из строя.

7. Промыть в керосине бензине или другой жидкости поддон и сеточку фильтра. Для удаления продуктов износа можно воспользоваться сжатым воздухом от компрессора или насоса. Ветошь в данном случае использовать не рекомендуется, так как она оставляет ворс на поверхности протираемых деталей. Смытый трансмиссионной жидкостью, он закупоривает фильтр. Если корпус поддона или фильтр искорежен, и пропускная способность жидкости уменьшена, это также может привести к поломке автомата, поэтому нужно попытаться придать им первоначальное состояние или заменить. Очищенные магниты возвращаются в поддон коробки передач.

8. Промытый фильтр трансмиссионной жидкости устанавливается на свое место и тщательно притягивается крепежными болтами.

9. Подготовленный поддон вместе с магнитами и прокладкой нужно установить на штатное место. Если прокладка повреждена, то ее поверхность рекомендуется обработать герметикой. Усилие затяжки болтовне должно быть очень велико, так как это может привести к повреждению прокладки, и тогда течь жидкости неизбежна.

10. Заливка трансмиссионной жидкости в коробку передач осуществляется через шахту щупа. Уровень должен соответствовать меткам, указанным на щупе. В момент замера двигатель автомобиля должен работать, а рычаг выбора режима движения необходимо установить в положение "N" , это объясняется тем, что в этом положении ко всем трущимся деталям поддается смазка и заполняются все воздушные полости коробки передач. Объем обновляемого масла колеблется в пределах от трех до пяти литров в зависимости от марки автомобиля.

Заключение

В этой работе были рассмотрены такие вопросы как назначение, устройство, принцип действия, неисправности, коробки перемены передач. Мы выяснили, что по принципу действия коробки передач могут быть механическими и автоматическими, рассмотрели их отличия.

Так же выясняется, что не все известные моторы требуют применения такого преобразователя на шестеренках. Например, паровая машина и электродвигатель развивают немалый крутящий момент, что называется, "от нуля" – именно поэтому в троллейбусах (как и в паровозах) нет ни третьей педали, ни рычага коробки передач. ДВС для автомобилей – мотор не самый лучший. А поскольку скорой замены ему пока нет, совсем без коробки передач в ближайшие годы обойтись не удастся.

В одном из разделов были рассмотрены основные неисправности коробки передач и способы их устранения.

Данную работу можно использовать при изучении курса автомобилей, как в школе, так и в средних специальных и высших учебных заведениях.

Автоматическая коробка переключения передач классической конструкции – это агрегат, более затратный в эксплуатации в связи с немного большим количеством заменяемого масла (обычно около 4,5 - 5 литров при частичной и 6,5-8 литров при полной замене, стоимость около 350 рублей за литр) и более высоким расходом топлива (около 0,5-1,5 литра) из-за наличия гидротрансформатора и связанных с ним гидравлических потерь. Из характерных неисправностей АКПП младших моделей Hyundai - Getz, Accent, Elantra, Matrix, так же как и в случае с «механикой», можно отметить износ подшипников, осей сателлитов дифференциала, проявляющийся при пробеге в 60-80 тысяч км, а также износ опорной втулки переднего пакета фрикционов, приводящий к повреждению масляного насоса, что в свою очередь вызывает падение давления масла, пробуксовку фрикционов, их разрушение и в итоге требует полной переборки АКПП (90-150 тысяч рублей). Данная неисправность характерна для «автоматов», выпущенных до 2005 года, при пробеге в 60-80 тысяч км. На коробках, выпущенных после 2005 года, вместо втулки применён подшипник, и такой проблемы уже не наблюдается.

Список используемой литературы

Основная литература:

1. Вершигора В.А., Пятков К.Б., Автомобили ВАЗ. – М.: “Транспорт” 2009. – 366 с.

2. Игнатов А.П., Новокшенов К.В., Пятков К.Б., Альбом по устройству и эксплуатации автомобилей ВАЗ-2108, ВАЗ-2109. – М.: “Третий Рим” 2006. – 80 с.

3. Каленников В.М., Ильин Н.М., Буралёв Ю.В., Автомобиль категории В, 4-е изд., стереотип. М.: Транспорт, 2006. – 320 с., ил., табл.

Дополнительная литература:

4. Калисский В.С. и др., Автомобиль: Учебник для водителя третьего класса, Учебник. – М.: Транспорт 2008. – 448 с., ил.

5. Михайловский Е.В., Серебряков К.Б., Тур Е.Я., Устройство автомобиля, Учебник. – М.: “Машиностроение” 2007. – 350 с.

6. Роговцев В.Л., Пузанков А.Г., Олдфильд В.Д., Устройство и эксплуатация автотранспортных средств, Учебник. – М.: “Транспорт” 2006. – 430 с.

П риложение 1

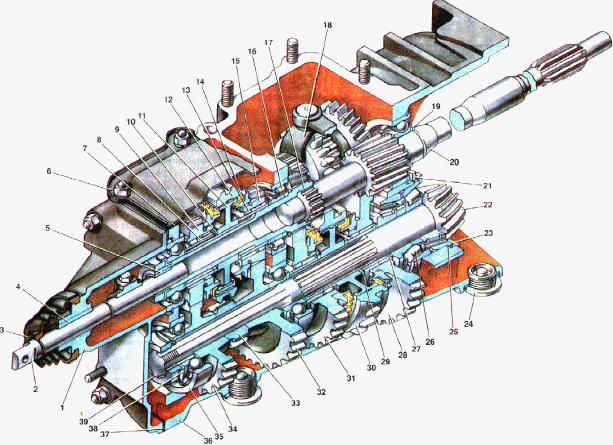

Рис. 1. Коробка передач:

1 — задняя крышка; 2 — шток ползуна; 3 — уплотнитель; 4 — задняя втулка;5 — передняя втулка; 6 — крышка картера; 7 — прокладка; 8 — втулка; 9 — ведущая шестерня четвертой передачи; 10 — шайба; 11 — ступица; 12 — муфта третьей и четвертой передач; 13 — игольчатый подшипник; 14 — кольцо блокирующее; 15 — шестерня третьей передачи; 16 — подшипник роликовый; 17 — промежуточный вал; 18 — рычаг; 19 — стопорное кольцо; 20 — ведущий вал коробки передач; 21 — крышка; 22 — ведущая шестерня (ведомый вал) главной передачи; 23 — крышка переднего подшипника; 24 — маслосливная пробка; 25 — регулировочная прокладка; 26 — упорный подшипник ведущей шестерни; 27 — регулировочная прокладка; 28 — ведомая шестерня первой передачи; 29 — шайба; 30 — ведомая шестерня заднего хода; 31 — ведомая шестерня второй передачи; 32 — ведомая шестерня третьей передачи; 33 — ведущая шестерня привода спидометра; 34 — ведомая шестерня четвертой передачи; 35 — задний подшипник ведущей шестерни; 36 — картер коробки передач; 37 — прокладка; 38 — шайба; 39 — гайка; 40 — шайба; 41 — шлицевой вал ведущей шестерни заднего хода; 42 — промежуточная ведущая шестерня заднего хода; 43 — промежуточная ведомая шестерня заднего хода; 44 — втулка оси; 45 — ось шлицевого вала; 46 - сухарь; 47 — пружина; 48 — заглушка; 49 — ведомая шестерня привода спидометра; 50 — уплотнитель; 51 — ведущая шестерня; 52 — вал; 53 — корпус редуктора; 54 — шестерня; 55 — ведомый вал. Схема работы синхронизатора: а — нейтральное положение передач; б — начало синхронизации; в — передача включена

Рис. 2

Приложение 2.

Рис.3. Схема трехступенчатой коробки передач: А — ведущий вал; Б — ведомый вал; В — промежуточный вал; Г — ось зубчатого колеса передачи заднего хода; 1–8 — зубчатые колеса.

П риложение 3.

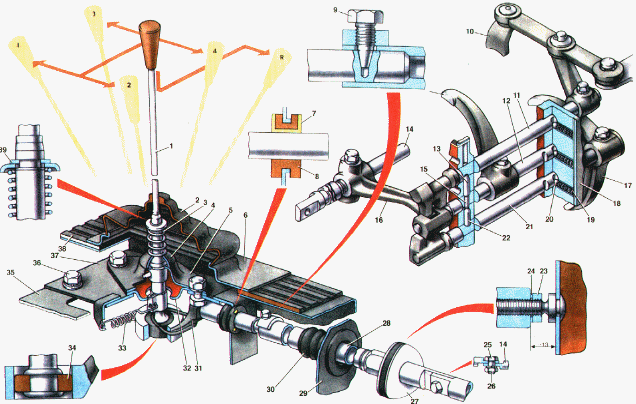

Рис. 4. Механизмы переключения и управления коробкой передач:

1 — рычаг; 2 — чехол; 3, 33 — пружина; 4 — упорная чашка; 5 — шаровая чашка; 6 — крышка; 7 — опорная втулка; 8 — вкладыш; 9 — стопорный болт; 10 — рычаг включения заднего хода; 11 — шток переключения задней передачи; 12 — шток переключения третьей и четвертой передач; 13 — замок верхних штоков; 14 — шток ползуна; 15 — толкатель замков; 16 — ползун переключения передач; 17 — вилка третьей и четвертой передач; 18 — крышка; 19 — пружина; 20 — шарик фиксатора; 21 — шток переключения первой и второй передач; 22 — замок нижних штоков; 23 — контргайка; 24 — шайба; 25 — болт; 26 — гайка; 27 — муфта; 28 — вал; 29 — крышка туннеля пола; 30 — чехол; 31 — ползун; 32 — направляющая чашка; 34 — демпфирующее кольцо; 35 — кронштейн; 36 — болт крепления механизма; 37 — корпус; 38 — коврик; 39 — стопорное кольцо.

Приложение 4.

Рис. 5. Классический "автомат": 1 – колесо насоса; 2 – колесо турбины; 3 – кожух; 4 – блок управления (работает автоматически или по командам от рычага либо кнопок на рулевом колесе); 5 – солнечная шестерня; 6 – шестерни-сателлиты; 7 – коронная шестерня.
