5. Удалить (разными способами) с графика 1-й вид продукции, с точечной диаграммы - ряд данных 2-й вид продукции (по варианту).

6. Добавить (разными способами) на график – ряд 1-й вид продукции, на точечную диаграмму ряд 2-й вид продукции (по варианту).

7. Заполнить таблицу:

Способы добавления рядов на диаграмму	Способы удаления рядов с диаграммы
1. КЗМ на области диаграммы, Исходные данные, на вкладке Ряд нажать Добавить.	1. КЗМ на области диаграммы, Исходные данные, на вкладке Ряд нажать Удалить
2. Выделить ряд данных, копировать в БО, выделить область диаграммы, Правка/Специальная вставка, установить переключатель Новые ряды в категории Добавить значения как.	2. Выделить ряд данных на диаграмме, КЗМ, Очистить
3. Выделить ряд данных, перетащить на диаграмму с помощью мыши (только для внедренных диаграмм)	3.Выделить ячейки с данными, нажать Delete или КЗМ, Удалить
4.	4.Выделить область построения, КЗМ, Очистить (удаляются все ряды)

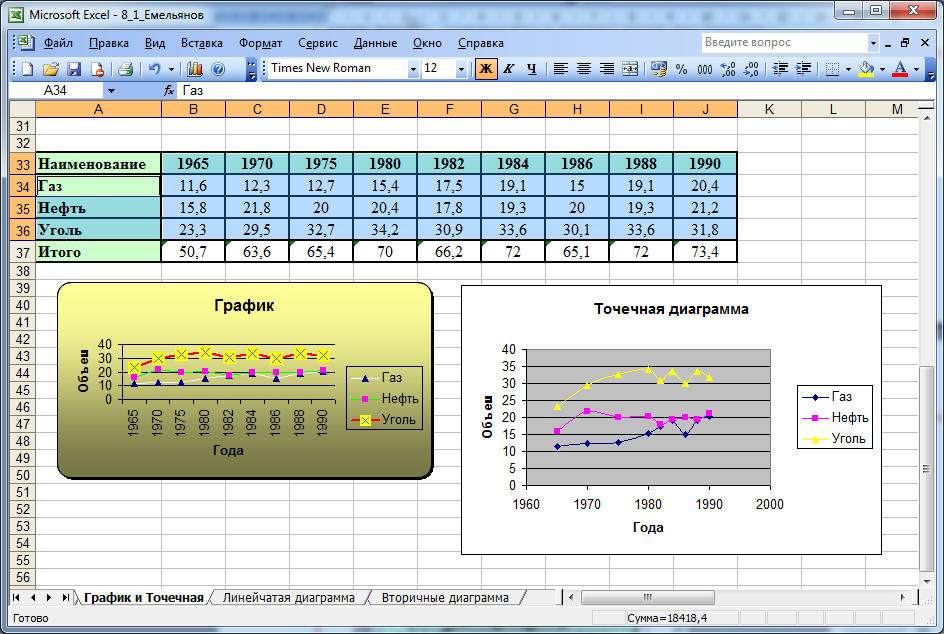

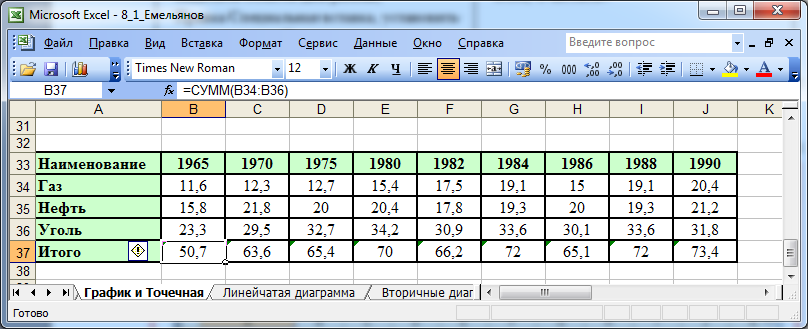

Пример 2. По данным таблицы «Потребление угля, нефти и газа» построить график и точечную диаграмму (выделить таблицу, выполнить команду Вставка/Диаграмма …)

Для каждой диаграммы:

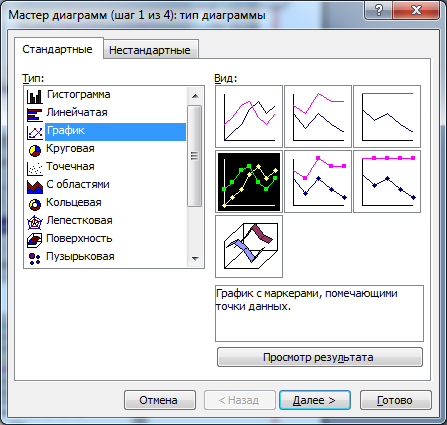

выбрать вид – с маркерами,

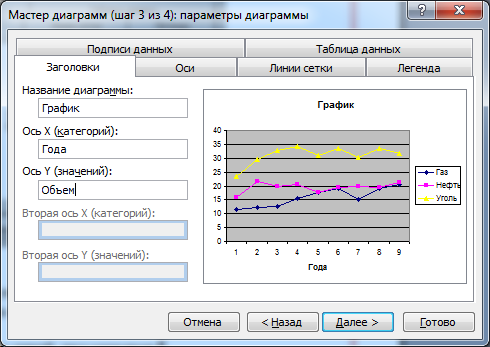

указать название диаграммы

указать названия осей,

вывести легенду.

Изменить оформление диаграмм:

область диаграммы – задать градиентную заливку, границу с тенью, скругленные углы,

область построения диаграммы - задать прозрачную заливку,

легенда - задать прозрачную заливку,

ряды данных – изменить цвет и толщину линий, вид маркеров.

_ГПостроение линейчатой и вторичной диаграмм Microsoft Excel

1. На листах Линейчатая диаграмма, Вторичные диаграммы построить новую таблицу «Объемы производства  основных видов продукции лесопромышленного комплекса N-ской области в (указать год по варианту: 1998) г.».

2. На листе Линейчатая диаграмма построить объемную линейчатую диаграмму на основе новой таблицы.

3. Настройку параметров диаграммы выполнить самостоятельно.

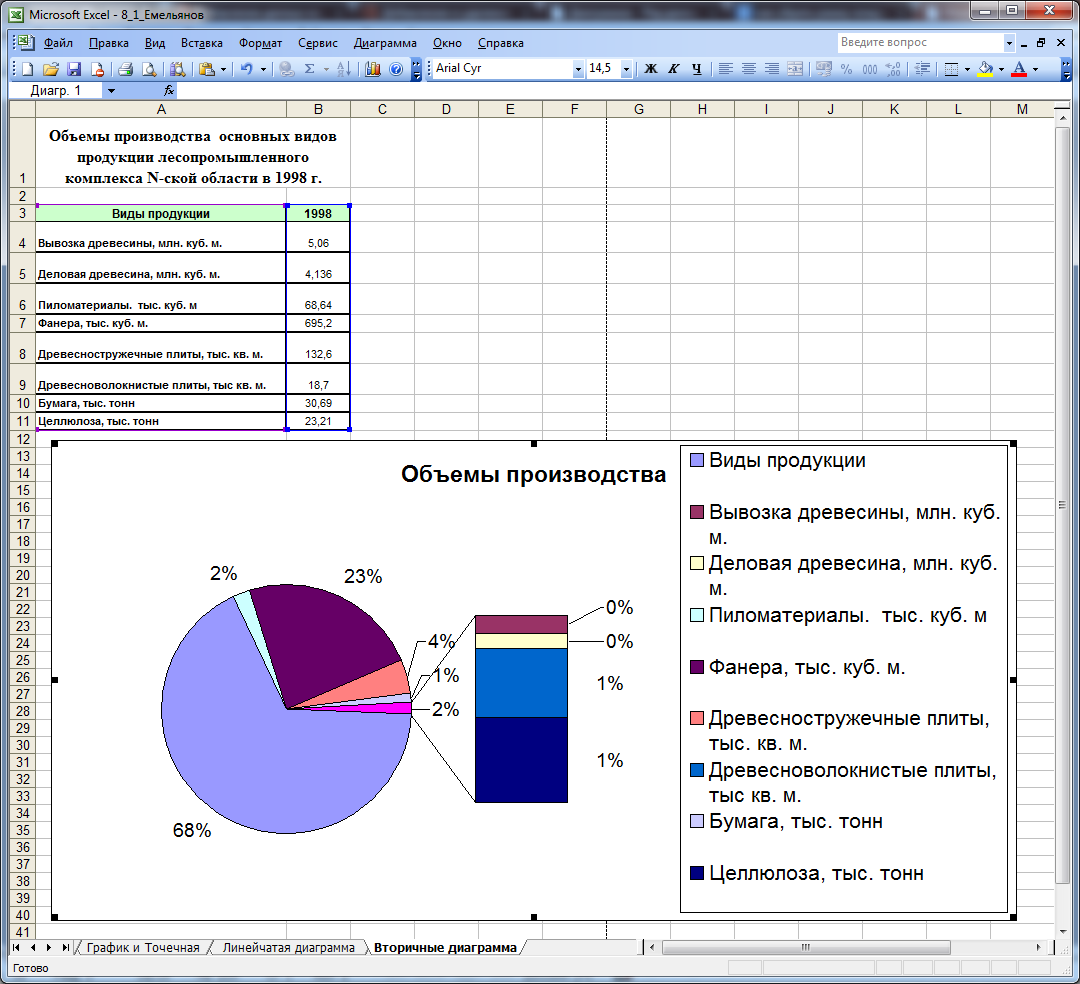

4. Н а листе Вторичные диаграммы построить вторичную диаграмму с гистограммой на основе новой таблицы.

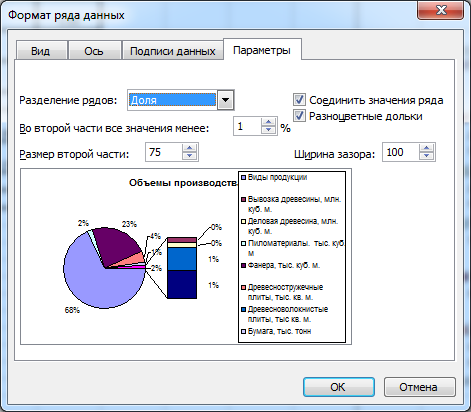

5. Настроить параметры построенной вторичной диаграммы для отображения точек данных, доля которых менее 1% (использовать КЗМ/Формат рядов данных, привести в отчете окно настройки параметров).

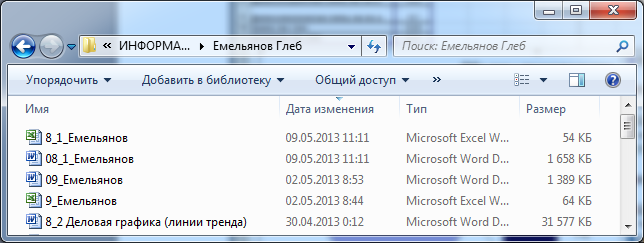

6. Сохранить рабочую книгу. Привести распечатку окна личной папки в режиме Таблицы (сортировать по убыванию даты создания).

7. Оформить отчет.

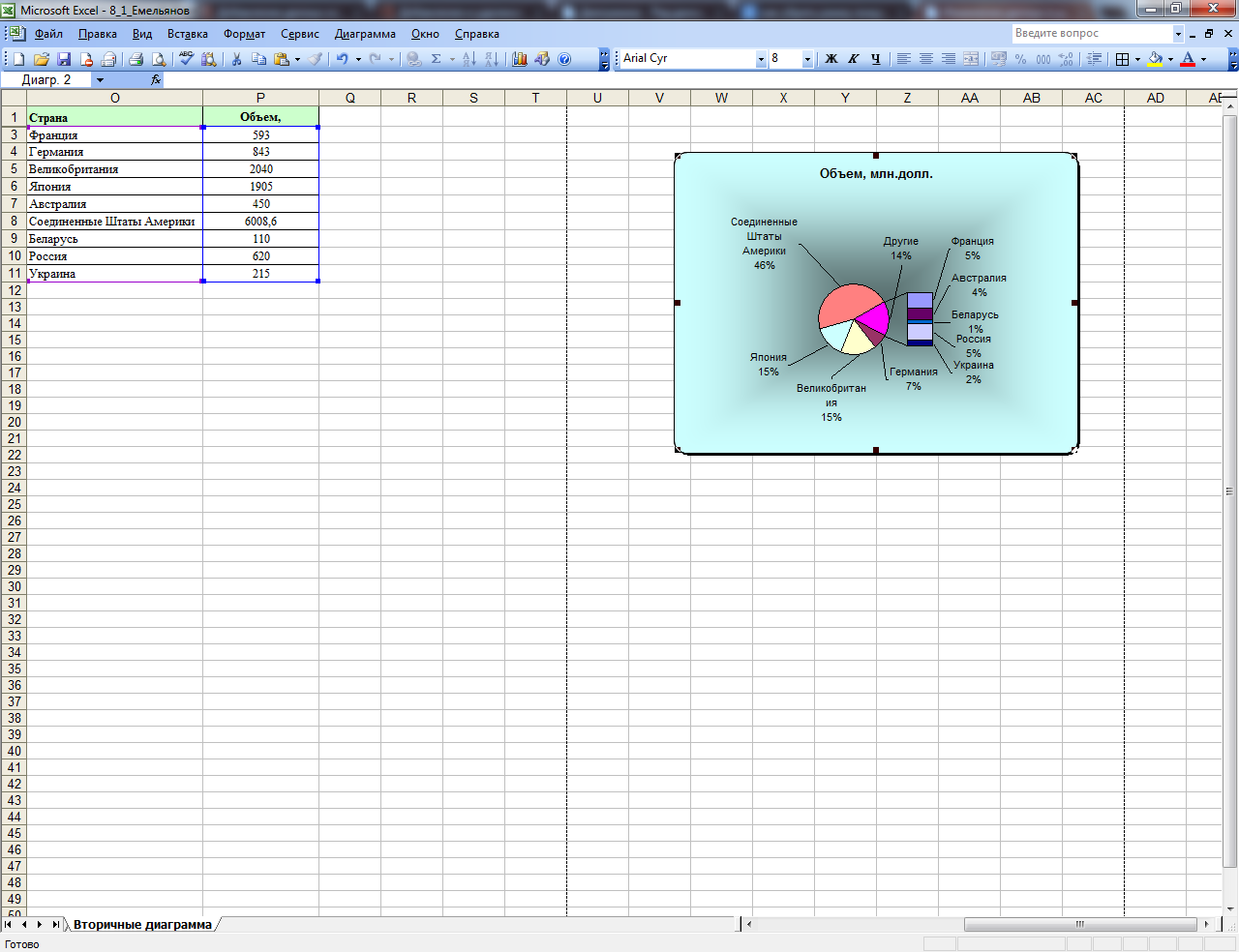

Пример 3. По данным таблицы «Объем услуг интеллектуальных сетей в некоторых странах мира» построить вторичную диаграмму с гистограммой.

Вариант 1. Вариант 2.

Ответы на контрольные вопросы

1. Принципы подготовки исходных данных для построения диаграмм ms Excel.

1. Исходные данные в таблице должны быть обобщены (исключение для графика).

2. Число строк таблицы не равно числу столбцов.

3. Данные по разным категориям должны быть соизмеримы, иначе:

   • изменить единицу измерения;

   • использовать логарифмическую шкалу;

   • использовать две оси;

4. Заголовки таблиц данных должны быть корректными и логичными (они используются как подписи данных на диаграмме). В заголовках таблиц не должно быть объединенных ячеек.
