Емельянов Глеб, группа №103222 Лабораторная работа № 8_1 Основы деловой графики Microsoft Excel

Ц ель работы

изучить типы стандартных диаграмм и особенности их применения; изучить элементы диаграмм и приемы их форматирования; приобрести опыт построения и редактирования стандартных диаграмм MS Excel

^{Содержание отчета}

1. Название и цель работы.

2. Список контрольных вопросов.

3. Формулировка заданий и результаты их выполнения (включая распечатки окон).

4. Ответы на контрольные вопросы.

5. Выводы.

6. Список использованных источников.

^{Контрольные вопросы}

1. Принципы подготовки исходных данных для построения диаграмм MS Excel.

2. Перечислите стандартные типы диаграмм MS Excel, приведите их краткую характеристику (назначение, варианты форматов, оформите в виде таблицы).

3. Приведите алгоритм выбора типа диаграммы для различных наборов данных.

4. В каких случаях применяются вторичные круговые диаграммы или вторичные с гистограммой? Укажите особенности их построения и настройки параметров.

5. Укажите способы добавления рядов данных (точек данных) на построенную диаграмму? Как удалить ряды данных (точки данных) с диаграммы?

6. Изобразите пример диаграммы, обозначьте и опишите ее основные компоненты.

7. Приведите приемы редактирования компонентов диаграммы (название, легенда, ряды данных, область диаграммы, область построения и т.д.)?

8. Как добавить на построенную диаграмму легенду, метки значений данных, название диаграммы и ее осей?

9. Что делать, если на построенной диаграмме отображаются не все подписи по оси категорий?

10. Как добавить на диаграмму линию, параллельную оси категорий (например, среднее или максимальное значение некоторого параметра)?

^{Порядок выполнения работы}

1. Загрузить Excel. Создать новую рабочую книгу из 5-ти листов:

• Графики функций;

• Гистограмма;

• График и Точечная;

• Линейчатая диаграмма;

• Вторичные диаграммы.

_АПостроение графиков функций Microsoft Excel

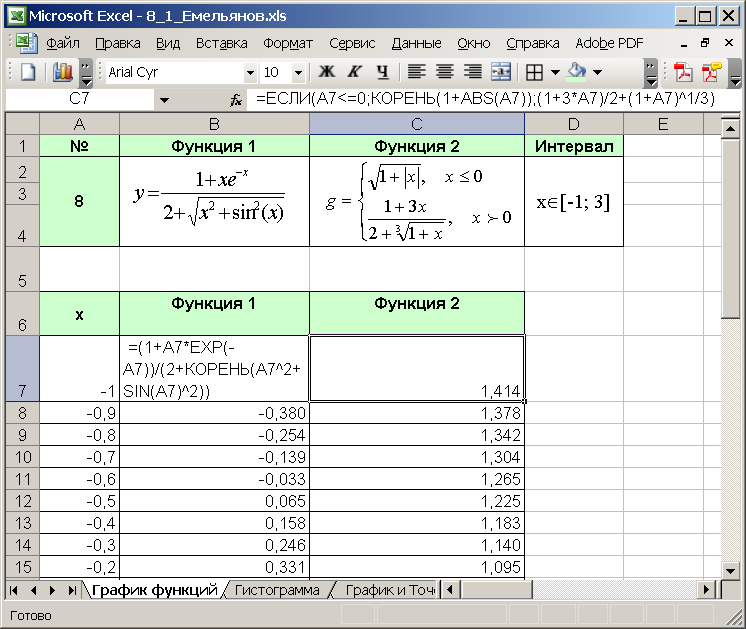

1. На листе Графики функций построить таблицу значений 2-х функций по варианту (таблица 8.1) на заданном интервале с шагом 0,1.

Значения аргумента отобразить в формате с 1-м знаком после запятой, а значения функции - с 3-мя знаками после запятой.

Таблица 8.1– Варианты для задания А

№	Функция 1	Функция 2	Интервал
8			х[-1; 3]

2. Построить на основании таблицы значений два графика функций на одной диаграмме:

• выделить таблицу значений 2-х функций, включая значения аргумента и заголовки;

• Вставка/Диаграмма, тип – точечная (формат – гладкие линии без маркеров).

Для диаграммы обязательно отобразить:

• заголовки осей,

• название диаграммы,

• легенду.

Оформление элементов диаграммы выполнить самостоятельно, используя КЗМ.

_БПостроение стандартной гистограммы и линейчатой диаграммы Microsoft Excel
