Входные устройства с ненастроенными антеннами.
Ненастроенные антенны используются с приемниками диапазонов низких, средних и высоких частот. Ненастроенные антенны имеют активное и реактивное сопротивления – вносят расстройку входного контура. Поэтому связь входного контура с антенной выбирают слабой – из условия допустимой расстройки контура. Это обеспечивает возможность работы от антенн с большим разбросом параметров. При слабой связи из антенны в контур вносится небольшое дополнительное затухание (обычно не более 10... 20% собственного затухания), что позволяет сохранить избирательные свойства ВЦ. Коэффициент передачи ВЦ при слабой связи получается
В приемниках первый АЭ обычно – транзистор (БТ или ПТ). Полевой транзистор подключается к контуру ВЦ непосредственно (n = 1). Биполярный транзистор к входной цепи рекомендуется подключать частично, чтобы не утратились избирательные свойства ВЦ из-за малого входного сопротивления транзистора. Неполное включение реализуется с помощью трансформатора, автотрансформатора или емкостного делителя.
П лавная настройка контуров внутри поддиапазона выполняется с помощью варикапа Резонансный коэффициент передачи ВЦ (3.14) зависит от резонансного сопротивления контура RЭ и проводимости 1/|ZA0|. Антенная цепь имеет собственную резонансную частоту, которая зависит от параметров антенны и элементов связи с входным контуром. Распространенные схемы связи ВЦ с антенной: трансформаторная и емкостная (внешняя и внутренняя).
3.7.1 Трансформаторная связь Коэффициент трансформации со стороны антенны m = M/LK.
С учетом эквивалентного сопротивления RЭ = 0LКQЭ резонансный коэффициент передачи K0 = 0 M nQЭ / |ZA0|. (3.49)
|
|
Рис.3.16 – Частотные характеристики входных цепей
Если пренебречь активным сопротивлением антенной цепи по сравнению с реактивным, то |ZA0| 0LА |1 – 2А /20|, (3.50)
где LА = Lант + LСВ – индуктивность антенной цепи; 0 = 1/(LАСА)1/2 – собственная угловая частота антенной цепи. Изменение резонансного коэффициента передачи ВЦ будет различным в зависимости от соотношения А /0.
Рассмотрим возможные случаи: fA > f0max; fA < f0min; f0min< fA < f0max.
1. Собственная частота антенной цепи находится выше верхней частоты рабочего поддиапазона fA > f0max – рис.3.16, а). В таком режиме резонансный коэффициент передачи резко возрастает с частотой, потому что с увеличением частоты одновременно увеличивается RЭ = 0LКQЭ и 1 / |ZA0| вследствие приближения частоты настройки входного контура к собственной резонансной частоте антенной цепи. При fA » f0max из (3.49) и (3.50) получаем K0 M (20 /2A) nQЭ .
Если при этом n = const, и QЭ = const, то K0 const 20 (3.53)
– получается большая неравномерность коэффициента передачи по поддиапазону: H = K0 max / K0 min = 20 max /2A min = k2пд.
2. Собственная частота антенной цепи ниже минимальной частоты рабочего поддиапазона: fA < f0min – рис. 3.16, б). Резонансный коэффициент передачи меняется при этом не так резко, как в предыдущем случае, – при уходе от собственной частоты антенной цепи величина проводимости 1 / |ZA0| уменьшается, а RЭ увеличивается и в какой-то степени компенсирует убывание проводимости 1 / |ZA0|.
При fA « f0 min из (3.49) и (3.50) получаем K0 M nQЭ. Если при этом n = const, и QЭ = const, то K0 const. Условия, при которых получены формулы (3.53) и (3.55), характерны для схем на ПТ. В схемах с БТ добротность QЭ зависит от частоты из-за вносимого затухания n2GВХ. Если n = const – не зависит от частоты, то значение добротности QЭ падает с увеличением частоты. Поэтому K0 в (3.54) уменьшается с ростом частоты.

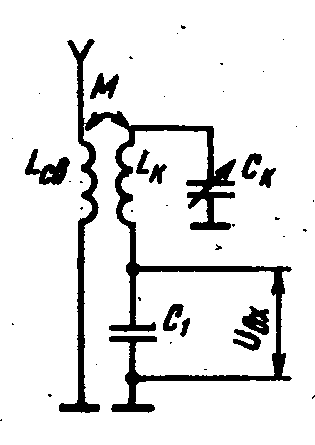

3.7.2 Внутренняя емкостная связь контура с активным элементом – рис. 3.17.
|
В n = С/С1 = 1/20LК С1= сonst/20, (3.56) где С1 = С1 + СВХ; С = СКС1 /( СК +С1). Из (3.56) и (3.52) нетрудно видеть, что изменения коэффициента передачи ВЦ по поддиапазону в этом случае возможны только из-за изменения QЭ. Полное затухание контура при dЭ = dК + n2GВХ= dК + GВХ /(30LК С1). (3.57)
С увеличением частоты значение dЭ уменьшается – это способствует сохранению избирательных свойств контура в пределах поддиапазона.
|
