1. Назначение, структура и основные функции рпу.

В соответствии с занимаемым в радиоканале местом РПрУ обеспечивают четыре основные функции: выделение (селекция) сигнала; усиление сигнала; ослабление помех, присутствующих на входе; детектирование радиочастотных сигналов – восстановление первичного сигнала, соответствующего передаваемому сообщению.

Основные функции современ­ного РПрУ реализуются путем выполнения других сложных функций, например: частотное преобразование принимаемых радиосигналов с целью перенесения в область частот, где обеспечиваются наи­лучшие условия их обработки; изменение параметров РПрУ для достижения заданного или наилучшего качества его работы (адап­тация) при изменениях электромагнитной обстановки в месте приема, определяемой совокупностью всех помех.

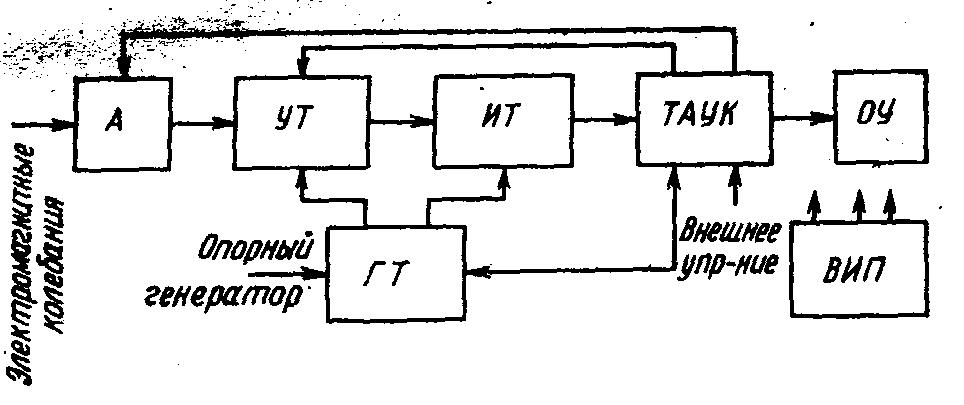

Рис. 1.1. Структурная схема РПрУ

Основные функ­ции РПрУ отражены на обобщенной структурной схеме – рис.1.1. В схеме выделено пять функ­циональных блоков — трактов.

2. Общая структурная схема радиоприемного устройства. Назначение отдельных блоков рпу.

Рис. 1.1. Структурная схема РПрУ

В усилительно-преобразовательном тракте (УТ) осуществляется выделение полезных сигналов из всей совокупности поступающих от антенны А помех, не совпадающих по частоте с сигналом, и усиление энергии сигнала до уровня, необходимого для нормальной работы после­дующих каскадов.

В информационном тракте (ИТ) производятся основная обра­ботка сигнала с целью выделения содержащейся в нем информа­ции (демодуляция) и ослабление мешающего воздействия помех. Важнейшая задача информационного тракта – выделение информации с максимальной достоверностью (оптимальный прием). В составе ИТ предусматриваются оптимальные фильтры, следящие системы (ЧАПЧ) и (ФАПЧ) .

Гетеродинный тракт (ГТ) преобразует частоту собственного или внешнего опорного генератора и формирует сетки частот, необходимые для работы преобразователей частоты в УТ, следя­щих систем и устройств обработки сигнала в ИТ. Зачастую это сложное самостоятельное устройство – синтезатор частот (СЧ), обеспечивающий работу и других подсистем радиосистемы, преж­де всего РПрУ.

Тракт адаптации, управления и контроля (ТАУК) предназначен для управления режимом работы РПрУ (ручного, дистанционного и автоматизированного) и отражения качества его работы на соответствующих индикаторах. ТАУК управляет включением и выключением, поиском и выбором сигнала, адаптацией к изменяющимся условиям работы.

В оконечном устройстве (ОУ) энергия принятого и усиленного сигнала используется для получения требуемого выходного эф­фекта – акустического (телефон, громкоговоритель), оптического (кинескоп, дисплей), механического (печатающее устройство).

Вторичный источник питания (ВИП) преобразует энергию первичного источника, в форму, удобную для использования непо­средственно в РПрУ. ВИП содержит: преобразователи напряжения, выпрямители, фильтры, стабилизаторы напряжения.
