Раздел 5 «Техническое обслуживание и ремонт радиоэлектронной техники»

121. При включении телевизора есть изображение, нет звука. Определить вероятную причину отказа.

2) УПЧЗ

122. При включении телевизора есть звук, нет изображения. Определить вероятную причину отказа.

4) УПЧИ

123. При включении телевизора на экране появляется горизонтальная полоса. Определить вероятную причину отказа.

3) Блок кадровой развертки

124. При включении телевизора на экране появляется вертикальная полоса. Определить вероятную причину отказа.

3) Блок строчной развертки

125. При включении УНЧ появляется фон с частотой 100 Гц. Определить вероятную причину отказа.

1) Уменьшение емкости конденсатора фильтра

126. При переключении диапазонов частоты в радиоприемнике возникает хрип в громкоговорителе. Определить вероятную причину отказа.

3) Окислились контакты в переключателе диапазонов

127. При воспроизведении звука в акустической системе появляется хрип. Определить вероятную причину отказа.

2) Витки проволоки слетели с катушки громкоговорителя

128. Транзистор типа p-n-p включен по схеме c ОЭ. На коллекторе транзистора напряжение равно напряжению питания. Определить вероятную причину отказа.

3) Выгорел переход Коллектор - База

129. Транзистор типа p-n-p включен по схеме c ОК. На коллекторе транзистора напряжение равно напряжению плюс 36 В. На базе напряжение равно плюс 25 В. На эмиттере напряжения нет. Определить вероятную причину отказа.

3) Выгорел переход База - Эммитер

130. На выходе источника питания увеличились пульсации напряжения. Определить вероятную причину отказа.

2) Уменьшение емкости конденсатора фильтра

131. Каким этапом заканчивается ремонт РЭА?

2) Анализ поиска и устранения отказа РЭА

132. С какого этапа рекомендуется начинать ремонт РЭА?

3) Проверка регулировок

133. Почему рекомендуется протоколировать процесс ремонта РЭА?

3) Для повышения качества ремонта

134. В магнитофоне не стирается старая фонограмма. Определить вероятную причину отказа.

4) Магнитная головка для стирания

135. При включении РЭА выходит из строя вставка плавкая. Определить вероятную причину отказа.

1) Наличие короткого замыкания в РЭА

136. При монтаже ЭРЭ выходят из строя входные каскады у микросхем. Определить вероятную причину отказа.

3) Статическое электричество

137. При перемещении с холода в теплое помещение и последующем включении произошел отказ бытовой РЭА. Определить вероятную причину отказа.

3) Появление конденсата на элементах РЭА

138. Что обеспечивает наличие керамического фильтрующего конденсатора на выходе источника питания?

3) Подавление импульсных помех

139. Какое действие необходимо произвести для выключения тиристора, при постоянном питающем напряжении?

4) «Снять» напряжение питания

140. При настройке микрофонного усилителя в составе комплекса (с микрофоном и акустической системой) появляются посторонние звуки. Определить вероятную причину посторонних звуков.

3) Появление акустической ОС

141. При включении вентилятора для охлаждения источника питания. В УНЧ появляется низкочастотный фон. Определить вероятную причину появления фона.

4) Наличие общих проводников в цепях питания электрики и электроники

142. Чем определяется структурная схема телевизионного приемника?

4) Способом кодирования телевизионного сигнала

143. С какой целью проводятся испытания РЭА?

3) Определение соответствия РЭА требованиям ТЗ

144. Какой транзистор-аналог следует выбрать для замены транзистора КТ315Б?

1) 2Т3102В

145. Для замены отказавшего диода мостового выпрямителя рассчитанного на выходное напряжение 56 В, и ток 1,5 А, возможно выбрать диод с параметрами...

1) Обратное напряжение 40 В, прямой ток 2 А

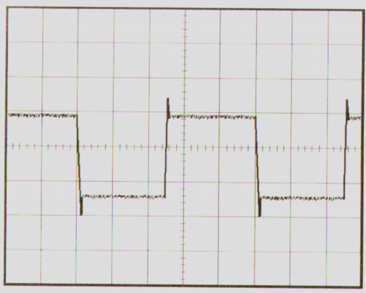

146. Определите частоту сигнала f, изображенного на экране осциллографа, если коэффициенты отклонения по осям X и Y соответственно равны: Kx = 1мс/дел, Ky = 2В/дел.

3) f = 200 Гц

147. Определите амплитуду сигнала Umax, изображенного на экране осциллографа, если коэффициенты отклонения по осям X и Y соответственно равны: Kx = 5мс/дел, Ky = 1мВ/дел.

3) Umax = 2,6 мВ

148. Каковы условия исправности транзистора при проверке его с помощью омметра?

4) Все прееходы имеют низкое сопротивление, когда они смещены в прямом направлении, и высокое сопротивление, когда они смещены в обратном направлении

149. При проверке исправности диода с помощью омметра получены следующие показания: сопротивление в прямом направлении 10 Ом, сопротивление в обратном направлении 15 Ом. Какие выводы можно сделать?

1) Диод пробит

150. При проверке исправности диода с помощью омметра получены следующие показания: сопротивление в прямом направлении 10 МОм, сопротивление в обратном направлении 150 МОм. Какие выводы можно сделать?

2) Разрыв цепи
