Оглавление

1 Технология монолитного и приобъектного бетонирования 2

1.1 Описание и арматурно-опалубочный чертёж монолитной конструкции 2

1.2 Выбор типа опалубки, её чертёж и описание 3

1.3 Расчёт номинального состава бетона и его корректировка с учётом влажности заполнителей 6

1.4 Технологическая карта на возведение монолитной конструкции 9

1.4.1 Технология возведения монолитной конструкции и технологические схемы производства работ (опалубочных, арматурных, бетонирования конструкций) 9

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ 12

1.4.2 Выбор средств механизации (подбор кранов) 17

1.4.3 Калькуляция трудовых затрат 21

1.4.4 Графики производства работ 28

1.4.5 Схема организации строительной площадки 30

2 Интенсификация бетонных работ при отрицательной температуре 30

2.1 Выбор метода и технологические расчёты 30

2.2 Разработка технологических схем производства работ 35

2.3 Проектирование состава бетона с противоморозными добавками 37

3 Техника безопасности при возведении монолитных железобетонных конструкций 38

Список литературы 42

1 Технология монолитного и приобъектного бетонирования

1. Описание и арматурно-опалубочный чертёж монолитной конструкции

Монолитное бетонирование фундаментов одноэтажного промышленного здания производиться при помощи комплекта опалубки «Монолит-77». В конструкцию опалубки входят металлические щиты и соединительные элементы, позволяющие возводить опалубку вручную.

Рисунок 1. Схема конструкции опалубки «Монолит-77»

Арматуру, вводимую в железобетонные конструкции для восприятия растягивающих усилий (при изгибе, растяжении, внецентренном сжатии и растяжении), располагают главным образом в рас­тягиваемых частях. В отдельных случаях арматуру применяют для усиления бетона против сжимающих усилий.

Арматуру подразделяют на рабочую, воспринимающую рабо­чие нагрузки, и распределительную, позволяющую распределить усилия между рабочей арматурой. Арматуру используют также для восприятия усадочных, температурных, транспортных и других временных нагрузок.

Арматура должна надежно работать совместно с бетонным кам­нем, ее прочностные свойства должны полностью использоваться при работе под нагрузкой.

Армирование фундаментов выполняют из сварных арматурных из стальной арматуры диаметром 18 мм класса S400.

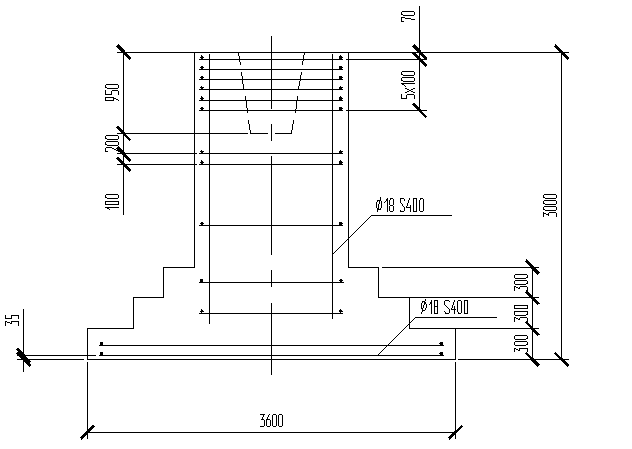

Рисунок 2. Схема армирования фундамента под стальную колонну

2. Выбор типа опалубки, её чертёж и описание

Термином «опалубка» обозначают несущие, поддерживающие и формообразующие элементы из различных материалов и разной конструкции, которые после установки в рабочее положение обра­зуют форму для укладки бетонной смеси, соответствующую конфи­гурации и размерам конструкций. Эти конструкции изготовляют непосредственно на месте их размещения в зданиях и сооружениях, на строительной площадке в отличие от форм, применяемых для изготовления сборных железобетонных изделий на заводах и поли­гонах.

Основное назначение опалубки – придать нужную форму бе­тонной смеси до ее затвердения и достижения бетоном требуемой прочности после распалубки. Опалубка должна быть достаточно жесткой и неизменяемой в рабочем положении, способной без сверхдопустимых деформаций воспринимать технологические нагрузки и давление бетонной смеси при ее укладке и уплотнении. Кроме того, опалубка в ряде случаев может нести арматуру, за­кладные и другие детали. Опалубка во многом определяет также качество поверхности бетона, его прочность и другие свойства. Можно применять опалубку и для ускорения твердения бетона. В этом случае используют утепленную и термоактивную опалубку. С помощью некоторых видов опалубок бетонным конструкциям можно придать специальные свойства. С этой целью применяют, например, несъемные опалубки — гидроизоляцию и облицовку, утеплитель и др.

Опалубку классифицируют по функциональному назначению в зависимости от типа бетонируемых конструкций. В этих случаях различают опалубку: для получения вертикальных поверхностей (в том числе стен); для горизонтальных и наклонных поверхностей; для образования криволинейных поверхностей (например, пневма­тическая); для одновременного бетонирования стен и перекрытий, комнат и целых квартир.

Опалубку для бетонирования стен изготовляют следующих ви­дов: мелкощитовую и крупнощитовую; подъемно-переставную; блок-формы; блочную; скользящую.

По материалам, применяемым для изготовления опалубки, ее подразделяют на металлическую, дощатую, фанерную, пластмассо­вую, комбинированную, со специальными поверхностями. По спосо­бам выполнения работ опалубку классифицируют на переставную, скользящую и горизонтально перемещаемую. Для прогрева бетона при выполнении работ в зимних условиях применяют термоактив­ную опалубку.

Перед установкой опалубки производят разметку осей конструкций, нанося краской риски на их основания и нижнюю часть опалубочных коробов или щитов. Для сборки опалубки фундаментов заподлицо с основанием по контуру фундаментов выставляют де­ревянные колья, затем по ним краской наносят риски, фиксирующие положение осей и щитовой опалубки.

Установленная опалубка до начала бетонирования должна быть осмотрена и принята мастером. При этом проверяется: соответствие геометрических размеров и отметок уров­ней опалубки требованиям проекта, правильность привязки ее к осям конструкции или сооружения, плотность стыков и сопряжений элементов опалубки, правильность установки несущих и поддерживающих элементов, анкерных устройств и элементов крепления. Допускаемые отклонения положения и размеров установленной опалубки, поддерживаю­щих элементов и креплений не должны превышать величин, указанных в соответствую­щих ГОСТах или в проекте. В процессе бетонирования за установленной опалубкой должно вестись непрерывное наблюдение, обнаруженные при этом деформации или сме­щения следует немедленно устранить.

Разборка опалубки производится при достижении бетоном требуемой прочности со­гласно СНиП или проекту в порядке, обратном ее установке. Удаление несущих и под­держивающих элементов допускается только после снятия боковой опалубки и тщатель­ного осмотра всех элементов опалубки.

Демонтированная опалубка должна быть очищена, рассортирована по элементам и сложена в штабеля. Инвентарные крепежные детали сдаются мастеру по счету.

Рисунок 3. Схема конструкции опалубки «Монолит-77»

1-металлические щиты; 2-монтажные уголки; 3-опорные балки; 4-составные схватки; 5-инвентарные схватки; 6-вертикальные связи.
