4.3.2 Акустические датчики разбития стекла Арфа

В качестве датчика разбития стекла был датчик Арфа (ИО 329-3) . Его главный вид представлен на рисунке 4.3.2.

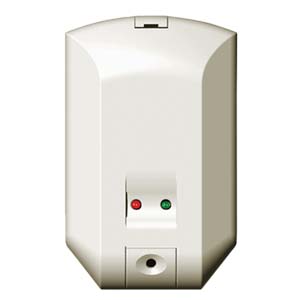

Рисунок 4.3.2 – Главный вид датчика Арфа (ИО 329-3)

Технические характеристики датчика представлены в таблице 4.3.2.

Таблица 4.3.2 - Технические характеристики датчика ИО 329-3

Дальность действия максимальная, м	6
Угол обзора в горизонтальной плоскости, град	120
Диапазон питающих напряжений, В	9,5 – 16
Ток потребления в дежурном режиме, не более, мА	20
Реле ПЦН	72 В, 30 мА
Габаритные размеры, мм	92x58x24
Диапазон рабочих температур, °С	-20…+50

4.3.3 Извещатель инфракрасный пассивный Фотон-9

Извещатель Фотон-9 (ИО 409-8) предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения. Его главный вид представлен на рисунке 4.3.3.

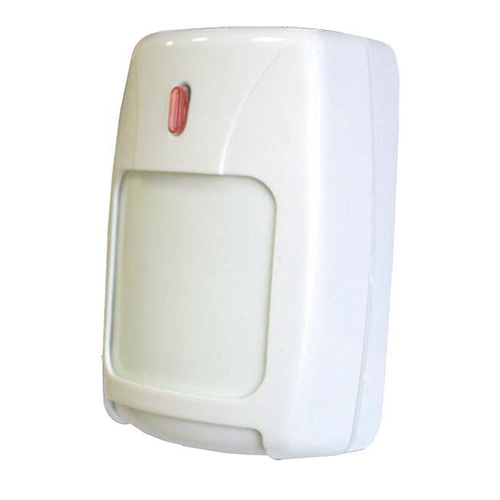

Рисунок 4.3.3 – Главный вид извещателя Фотон-9 (ИО 409-8)

Технические характеристики извещателя представлены в таблице 4.3.3.

Таблица 4.3.3 - Технические характеристики датчика ИО 409-8

Максимальная дальность действия, м	10
Размер зоны обнаружения, м	10x12
Питание постоянного тока, В	10,0 … 15,0
Ток потребления, не более, мА	15,0
Диапазон рабочих температур, °С	0 … +50

4.3.4 Поверхностный вибрационный извещатель Шорох-2

Извещатель охранный «Шорох-2» предназначен для обнаружения преднамеренного разрушения строительных конструкций, остекленных проемов и типовых металлический сейфов, шкафов и банкоматов с последующей выдачей тревожного извещения на приборы приемно-контрольные. Его главный вид представлен на рисунке 4.3.4.

Рисунок 4.3.4 – Главный вид извещателя Шорох-2 (ИО 313-5/1)

Технические характеристики извещателя Шорох-2 (ИО 313-5/1) представлены в таблице 4.3.4.

Таблица 4.3.4 - Технические характеристики извещателя ИО 313-5/1

Макс. охраняемая площадь, м²	12
Чувствительность к вибрации, м/с2	0,1..1,6
Ток потребления, не более, мА	25,0
Напряжение питания постоянного тока, В	9,0 … 17,0
Диапазон рабочих температур, °С	-30 … +50

4.3.5 Ппк Сигнал-20м

Прибор предназначен для использования в автономном режиме для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление, доступ по PIN-коду, встроенную индикацию и релейные выходы.

Главный вид ППК Сигнал-20М представлен на рисунке 4.3.5.

Рисунок 4.3.5 – Главный вид ППК Сигнал-20М

Технические характеристики ППК Сигнал-20М представлены в таблице 4.3.5.

Таблица 4.3.5 - Технические характеристики ППК Сигнал-20М

Количество радиальных неадресных шлейфов сигнализации (ШС)	20
Макс. сопротивление проводов ШС без учета оконечного сопротивления	1 кОм
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"	20 кОм
Напряжение питания	10,2 ÷ 28,4 В постоянного тока
