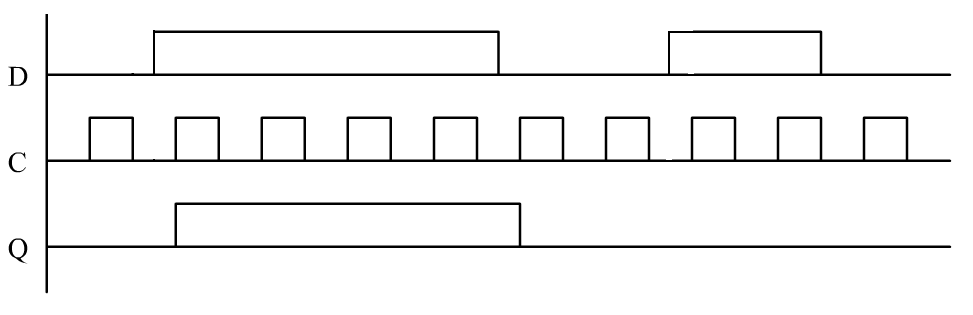

23 D триггер.
D
триггером называют синхронный триггер,
имеющий два входа: вход данных D и вход
синхронизации С. D триггер переключается
только по сигналу на C
входе и при том в состояние, предписываемое
D входом. В некотором смысле он задерживает
прохождение поступающего по D входу
уровня до появления C
сигнала, откуда и произошло название
D триггера (delay - задержка). Другое
назначение D триггера сохранять данные
(data), поступившие однажды по D входу C
сигналы в этом случае играют роль
команды запись в триггер.
Qt D C Qt+1
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 1
1 0 0 1
1 0 1 0
1 1 0 1
1 1 1 1
24 Jk триггер.
Внешние выходы самого триггера называются J и K. При J = K =0 С сигнал не может открыть входные элементы и триггер находится в режиме хранения. При J = 1, K = 0 синхросигналом может быть открыт лишь элемент 1 и только при условии, что перед поступлением С сигнала на выходе триггера был 0 (Q = 0, Q =1). Тогда по срезу синхросигнала триггер переключится в 1. Если же до синхросигнала был в 1, то он так и останется в 1.
Q
t
J K Qt+1
0 0 0 0
0 0 1 0
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 0
1 1 0 1
1 1 1 0
25 Параллельный регистр – применяется для ввода, хранения и выдачи двоичной информации в параллельном коде.
Регистры – это устройства служащие для хранения информации в виде машинного слова или его частей, а также для выполнения над словами некоторых логических операций.
В параллельных регистрах прием и выдача слов производится по всем разрядам одновременно. В них хранятся слова которые могут быть подвергнуты поразрядным логическим преобразованиям.
26. Назначение, принцип действия, устройства сдвигающего регистра.
Регистры – это устройства служащие для хранения информации в виде машинного слова или его частей, а также для выполнения над словами некоторых логических операций.
Сдвигающие регистры – регистры, выполняющие сдвиг двоичной информации вправо или влево на заданное число разрядов.
Сдвиг, например вправо, заключается в том, что цифра, имевшаяся в i-м разряде регистра до сдвига, передается в соседний справа (i+1)-й разряд; из (i+1)-го разряда в (i+2)-й разряд и т.д.
Сдвиг влево происходит по тойже структуре, только изменения происходят (i-1).
27. Назначение, принцип действия, устройство реверсивного регистра.
Регистры – это устройства служащие для хранения информации в виде машинного слова или его частей, а также для выполнения над словами некоторых логических операций.
Реверсивный регистр – это регистр, двоичная информация по которому может сдвигаться как вправо, так и влево по регистру. Сдвиг двоичного кода в регистре задается разрешающим уровнем логической 1 и производится под воздействием сигнала сдвига, подаваемого на синхронизирующий вход под воздействием каждого сигнала происходит сдвиг влево или вправо.
