Определение расчетных усилий и прочностных характеристик

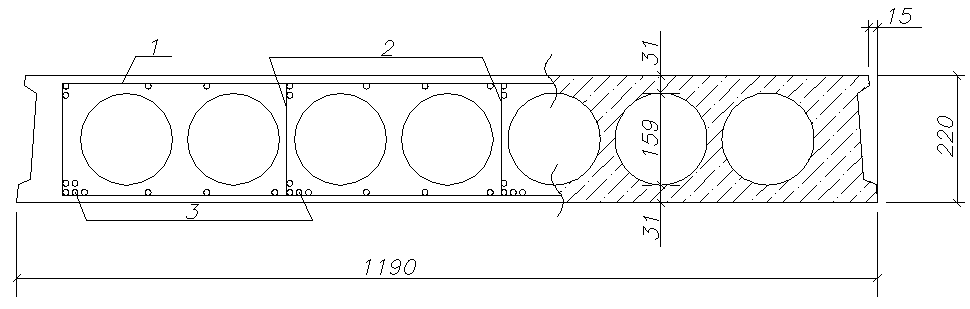

Рисунок 5 Поперечное сечение плиты
1-сетка
2-каркас
3-продольная арматура
Определение усилий возникающих в плите от расчетных и нормативных нагрузок

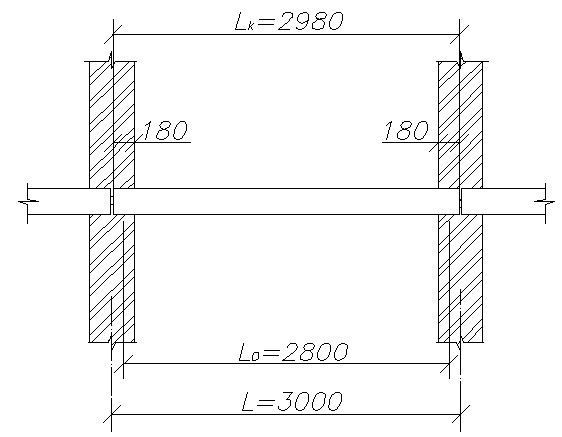

Рисунок 6 определение расчетной длины панели
Конструктивная длина панели Lk=5380 мм.
Расчетная длина панели L0=Lk-200/2-150/2=5380-100-75=5,205 м.
=
26,39 кН∙м
=
= 43,09 кН
Определяем геометрические характеристики
Рисунок
7 Расчетное сечение панели
1. Определяем геометрические характеристики сечения. Сечение многопустотной панели приводим к эквивалентному двутавровому профилю. Круглые отверстия заменяют квадратными с той же площадью, моментом инерции и положением центра тяжести.
2. Высота эквивалентного квадрата h1=0,9∙d=0,9∙159=143 мм. Бетон растянутой зоны в работе не участвует.
3. Определяем высоту сжатой полки панели по формуле
h’f
=
,
4.
проверяем условие
=
=0,175>0,1;
условие выполняется, следовательно, в
расчет вводится вся ширина полки
b'f=1460
мм.
5. Определяем расчетную ширину ребра = b’f - n∙ h1, где n - количество пустот, определяемое по формуле n=B/200=1500/200=7 пустот; b=1460-7∙143= 459 мм.
6. Определяем рабочую высоту сечения d=h-c=220-20=200 мм.
Определяем характеристики прочности бетона и арматуры
Определяем необходимые характеристики для бетона класса С30/37:
Нормативное сопротивление бетона осевому сжатию
=30 МПа
Нормативное сопротивление бетона осевому растяжению
=2 МПа (таб.6.1СНБ5.03.01 –02);
Коэффициент безопасности по бетону
=1,5;
Расчётное сопротивление бетона осевому сжатию
=30/1.5=20 МПа;
Расчётное сопротивление бетона осевому
растяжению
=
=2/1.5=1,3 МПа;
Модуль упругости бетона при марке по удобоукладываемости СЖ2
=41∙103 МПа (таб. СНБ 5.03.01-02);
Определяем необходимые характеристики арматуры:
В качестве предварительно напрягаемой арматуры принимаем арматуру класса S800
=
640
МПа.
Для продольной ненапрягаемой арматуры класса S800 нормативное сопротивление = 640 МПа (таб. СНБ 5.03.01-02).
Для поперечной арматуры класса S500 расчётное сопротивление
=333 МПа для сварного каркаса из проволочной арматуры (таб. СНБ 5.03.01-02).
Модуль упругости арматуры всех классов ЕS=200∙103 МПа.
5.1 Расчет плиты по нормальным сечениям (по деформационной модели)
Определяем положение нейтральной оси, проверяем условие:
26,39
кН∙м
1∙20∙106∙1,46∙0,0385∙(0,2-0,5∙0,0385)=203,2
кН∙м
Условие выполняется, нейтральная ось проходит в полке, сечение рассчитываем как прямоугольное шириной b=b'f=1,46 м.
0,023
= 0,023
∙0,99)=0,401
1,39
здесь
1,52 см2
Принимаем 2 стержней Ø 12 мм. Площадью As=2,26 см2.
Выполняем проверку правильности подбора арматуры.
Определяем относительную высоту сжатой зоны бетона:
0,025
Определяем:
αm=
∙(1-0,5∙
)=0,025(1-0,5∙0,025)=0,024
Определяем несущую способность сечения
28,032
кН∙м
28,032 кН > 26,39 кН∙м условие выполняется.
Армирование производиться сеткой С26, в которой продольные стержни являются рабочими. Продольные стержни сетки расположены в ребрах панели, общее количество которых составляет 2 штук. Принимаем 2 стержней Ø 12 мм с Аs1=2,26 см2 из арматуры класса S800.
Поперечные стержни сетки принимаем Ø4 мм. класса S500 с шагом 100 мм.
По конструктивным соображениям принимаем сетку Ск3 в которой продольные стержни имеют Ø4 мм класса S500 с шагом 300 и 100 мм. Поперечные стержни Ø4 мм класса S500 c шагом 200 мм.
