2. Сбор нагрузок

2. 1. Сбор нагрузок на 1 м2 надподвального перекрытия

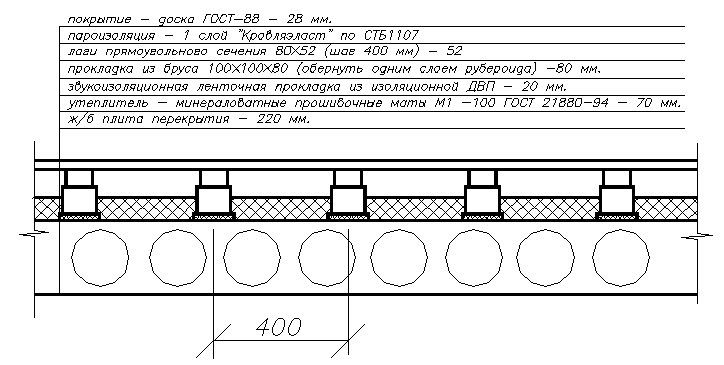

Рисунок 1 Экспликация пола надподвального перекрытия

Таблица 1 Сбор нагрузки на 1м² надподвального перекрытия

№ п/п	Нагрузка	Подсчет	Нормативная нагрузка gn, кН/м2	γf	Расчетная нагрузка g, КН/м2
1 1.1 1.2 1.3 1.4 1.5 1.6 1.7	Постоянная Доска 28 мм. Пароизоляция 3 мм. Лаги 80×52 мм с шагом 400 мм Прокладка из бруса 80 мм. Звукоизоляция 20 мм. Утеплитель 70 мм. Ж/б плита перекрытия 220 мм.	0,028∙500∙10/103 0,098∙80 0,08∙0,052∙500∙10/0,4∙103 0,1∙0,1∙500∙10/0,4∙103 0,02∙400∙10/103 0,07∙125∙10/103 0,14∙2500∙10/103	0,14 0,078 0,052 0,125 0,08 0,087 3,5	1,35 1,35 1,35 1,35 1,35 1,35 1,15	0,189 0,105 0,702 0,168 0,108 0,117 4,025
		Всего:	gn=4,06		g=4,78
2 2.1	Временная Полезная	Таб. 3 СНиП	1,5	1,5	2,25
		Всего:	qn=5,56		q=7,03

2.2 Сбор нагрузок на 1 м2 междуэтажного перекрытия

Рисунок 2 Экспликация пола междуэтажного перекрытия

Таблица 2 Сбор нагрузки на 1м² междуэтажного перекрытия

№ п/п	Нагрузка	Подсчет	Нормативная нагрузка gn, кН/м2	γf	Расчетная нагрузка g, КН/м2
1 1.1 1.2 1.3 1.4	Постоянная Линолеум Мастика Цем. песчаная стяжка Плита перекрытия	0,005∙1800∙10/103 0,003∙600∙10/103 0,025∙1800∙10/103 0,14∙2500∙10/103	0,09 0,018 0,45 3.5	1,35 1,35 1,35 1.15	0,121 0,024 0,6 4.025
		Всего:	gn=4,05		g=4,77
2 2.1	Временная Полезная	Таб. 3 СНиП	1,5	1,5	2,25
		Всего:	qn=5,55		q=7,02
