Мал. 8. Зміна модуля резонансного коефіцієнта передачі вхідного ланцюга з ємкісним зв'язком з антеною при перестройці; дрч ВхП – діапазон робочих частот вхідного пристрою
Виборчі властивості ВЛ при великих розстройках визначаються контуром цього ланцюга (мал. 9).

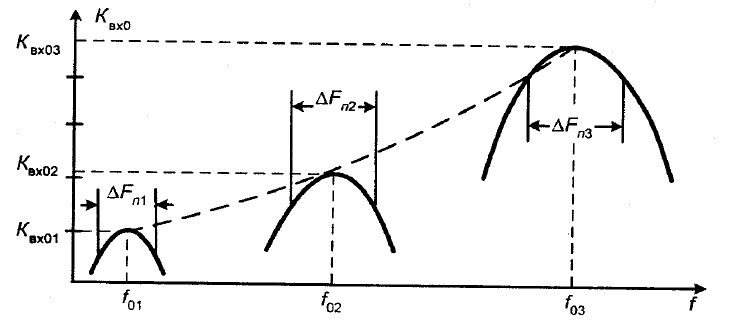

Мал. 9. Зміна смуги пропускання в діапазоні частот
При перебудові контура в діапазоні частот від f0min до f0max, якщо затухання контура ВЛ незмінне в діапазоні робочих частот, амплітудно-частотна характеристика контура розширюється, що приводить до погіршення вибіркових властивостей ВЛ.
2.6.2. Вхідний ланцюг з індуктивним зв'язком з антенною
Схема вхідного ланцюга і еквіваленту антени приведена на мал. 10. Елементи CA і L1 утворюють антенний ланцюг.

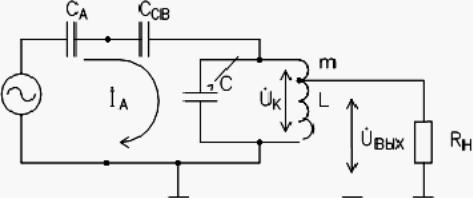

Мал. 10. Еквівалент антени і вц з індуктивним зв'язком
Магнітний зв'язок M між контуром вхідного ланцюга і антенним ланцюгом вибирається слабким, тому опорами, що вносяться з одного ланцюга в інший в першому наближенні можна нехтувати. Модуль коефіцієнта передачі ВЛ:
Розрізняють два види ВЛ з індуктивним зв'язком. Якщо fa > f0 max, вхідний ланцюг називається вхідним ланцюгом з «укороченою» антеною, якщо fa < f0 min – вхідним ланцюгом з «подовженою» антеною. Тут f0 min і f0 max – відповідно максимальна і мінімальна робочі частоти діапазону перебудови ВЛ. Випадок, коли fa знаходиться посередині діапазону перебудови ВЦ, на практиці зазвичай не зустрічається. Це пояснюється істотною нерівномірністю коефіцієнта передачі ВЦ в діапазоні робочих частот, коли коли резонансна частота антенного ланцюга опиняється в його межах.
Розглянемо два граничні випадки: fa >> f0 max. і fa << f0 min.
У першому випадку, при сильному укороченні антени, величина K0 пропорційна ω02. Це пояснюється тим, що струм IА при сильному укороченні пропорційний величині ω0 і що вноситься до контура ВЛ ЕДС Eвн виявляється пропорційна квадрату частоти.
У другому випадку, тобто при сильному подовженні антени, струм в антенному ланцюзі назад пропорційний частоті вхідного сигналу. Тому вносима до контур ВЛ ЕДС виявляється незалежною від частоти сигналу. Отже, напруга на виході ВЛ і коефіцієнт передачі постійні в діапазоні частот перестройки ВЛ за умови постійності загасання контура, що в більшості випадків є перевагою.

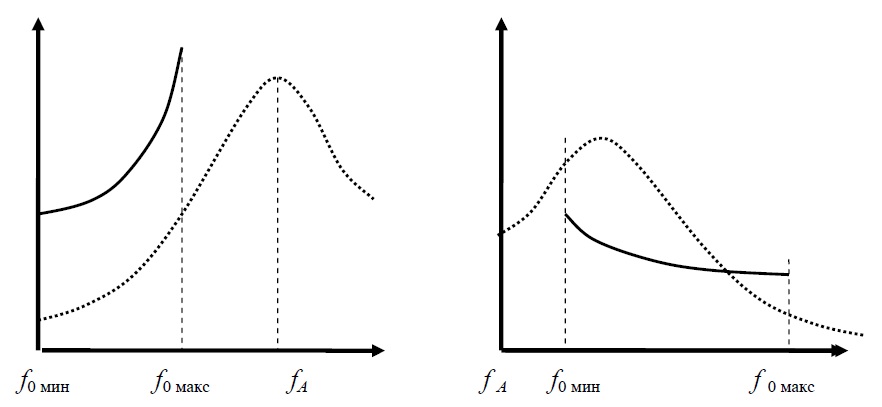

Мал. 11. Зміна модуля резонансного коефіцієнта передачі вхідного ланцюга з індуктивним зв'язком з антеною при перебудові; зліва – при укороченій антені, справа – при подовженій
Недоліком ВЛ з індуктивним зв'язком при сильному подовженні антени є мала величина резонансного коефіцієнта передачі. З цієї причини такий зв'язок рідко використовується на практиці. Виборчі властивості вхідного ланцюга з індуктивним зв'язком з антеною визначаються виборчими властивостями навантаженого контура цього ланцюга. При великих розстройках слід також враховувати вплив антенного контура.
2.6.3. Вхідний ланцюг з індуктивно-ємкісним зв'язком з антеною

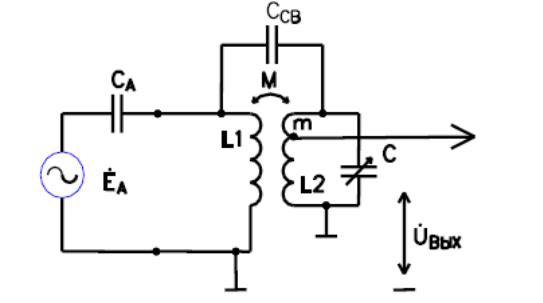

Схема вхідного ланцюга і еквіваленту антени змальована на мал. 12. У даному ВЛ використовується два види зв'язку з антеною: ємкісний і індуктивний. Схема лінійна, тому коефіцієнти передачі підсумовуються. При індуктивному зв'язку використовується «подовжена» антена з малим «подовженням». За рахунок ємкісного зв'язку коефіцієнт передачі вхідного ланцюга збільшується із зростанням частоти налаштування, за рахунок індуктивної - зменшується.
