2. Вхідні ланцюги радіоприймачів.

2.1. Призначення вхідних ланцюгів

Вхідними ланцюгами (ВЛ) радіоприймача називають ланцюги, що пов'язують систему антенного фідера з першим підсилювальним або перетворюючим каскадом приймача.

Основними призначеннями ВЛ є:

- передача прийнятого сигналу від антени до входу цих каскадів;

- попередня фільтрація зовнішніх перешкод.

Зазвичай ВЛ є пасивним чотириполюсником, що містить коливальні контури. Найбільшого поширення набули одноконтурні ВЛ. Багатоконтурні вхідні ланцюги застосовуються лише при високих вимогах до вибірковості вхідного ланцюга.

2.2. Типові схеми вхідних ланцюгів

На мал. 1–4 приведені деякі схеми одноконтурних вхідних ланцюгів, що часто зустрічаються. Схеми відрізняються способами зв'язку вхідного контура з антеною. На мал. 1 приведені схеми з трансформаторним зв'язком між контуром L_KC_K і антеною.

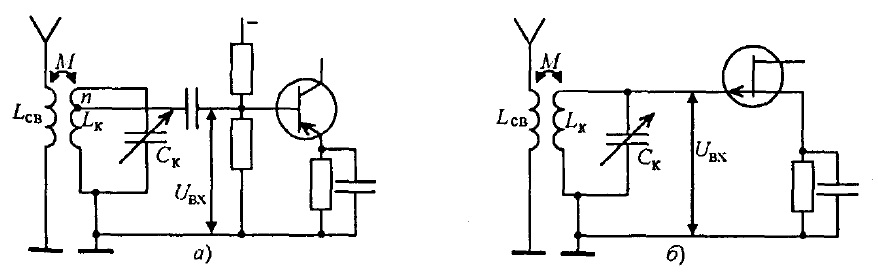

Мал. 1. Схеми з трансформаторним зв'язком одноконтурного вхідного ланцюга з антеною: а) – з біполярним транзистором; б) – з польовим транзистором

У схемах на мал. 2 використаний ємкісний зв'язок вхідного контура з антеною, а в схемах на мал. 3 вхідний контур пов'язаний з антенним фідером через автотрансформатор.

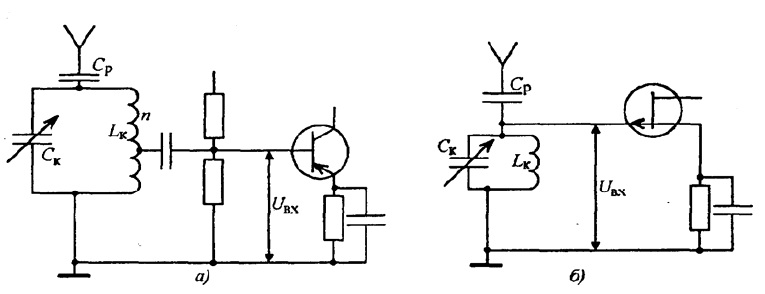

Мал. 2. Схеми з ємкісним зв'язком одноконтурного вхідного ланцюга з антенною

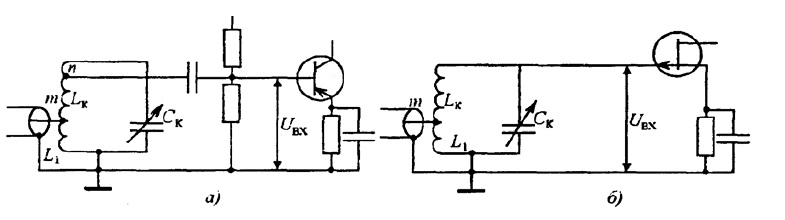

Мал. 3. Схеми з трансформаторним зв'язком одноконтурного вхідного ланцюга з фідером

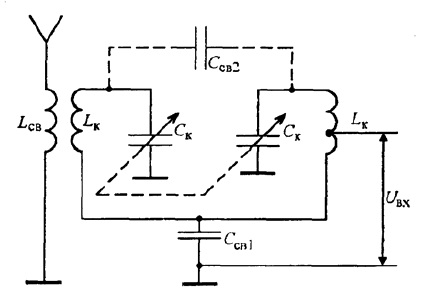

Мал. 4. Схема двоконтурного вхідного ланцюга

Підключення вхідного контура до активного елементу може бути повним або частковим залежно від вхідного опору останнього. Маючи малий вхідний опір біполярний транзистор зазвичай підключається частково, в польового можливе повне включення.

На мал. 4 приведена одна з найбільш поширених схем двоконтурної ВЛ. Тут зв'язок першого контуру з антеною – трансформаторний. Зв'язок між контурами – внутріємкісний через конденсатор С_св1 і зовнішньоємкісний через С_св2. Двоконтурний ВЛ дозволяє отримати ближчу до прямокутної амплітудно-частотну характеристику, отже, підвищити вибірковість.

2.3. Основні параметри вхідних ланцюгів

Основними електричними характеристиками ВЦ є:

1. Коефіцієнт передачі напруги, який визначається відношенням напруги сигналу на вході першого активного елементу приймача (U_вх) до ЕДС сигналу в антені E_А, а в разі магнітної (феритової) антени – до напруженості поля сигналу.

2. Смуга пропускання – ширина області частот з допустимою нерівномірністю коефіцієнта передачі.

3. Вибірковість, що характеризує зменшення коефіцієнта передачі напруги при заданій розстройці K(f) в порівнянні з резонансним значенням К₀.

Вхідний ланцюг разом з УРЧ забезпечує задану вибірковість приймача по дзеркальному каналу і по каналу проміжної частоти, а також загальну попередню фільтрацію перешкод.

4. Перекриття заданого діапазону частот. Вхідний ланцюг повинен забезпечувати можливість налаштування на будь-яку частоту заданого діапазону приймача, і при цьому її показники (коефіцієнт передачі, смуга пропускання, вибірковість і т. п.) не повинні помітно змінюватися. Діапазон робочих частот характеризується коефіцієнтом перекриття діапазону k_д, рівним відношенню максимальної частоти налаштування до мінімальної.

5. Постійність параметрів вхідного ланцюга при зміні параметрів антенни і активного елементу. Це важливо при ненастроєних антенах, які вносять до ВЛ активний і реактивний опори. Активний опір, що вноситься, збільшує втрати ВЛ, що приводить до розширення смуги пропускання і погіршення вибірковості. Реактивний опір, що вноситься, приводить до зміни налаштування ВЛ.
