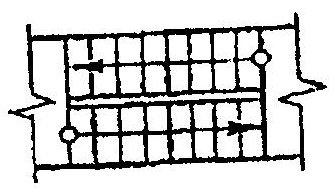

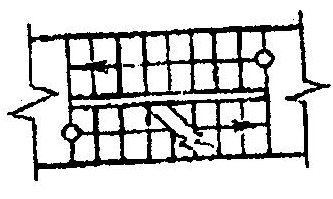

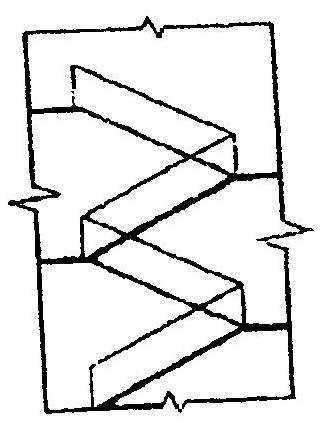

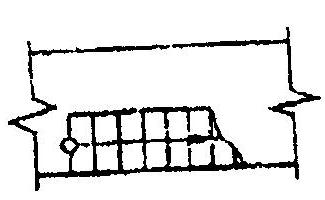

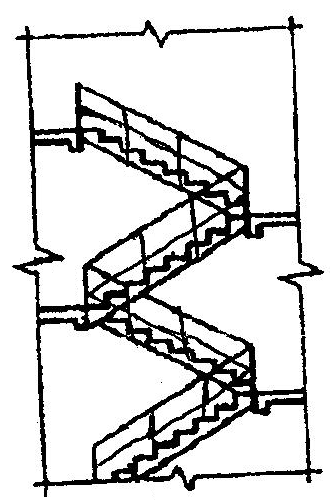

Приклад графічного зображення площадок і сходів. Графічне зображення площадок, сходів і маршів

Таблиця №2.1.

Конструкція	Зображення
	у плані	у розрізі
1	2	3

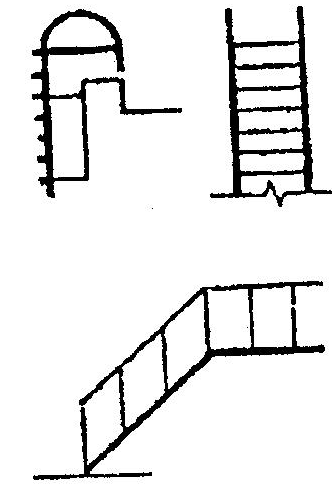

Сходи металеві: вертикальні похилі Марші: Нижні (І поверх) проміжні верхні		У масштабі 1:50 і більше У масштабі 1:1000 і менше, а також для схеми розміщення елементів збірних конструкцій

Для обладнання, яке не вимагає постійного нагляду, допускається використання приставних драбин висотою не більше 3,0 м чи розсунутих сходів – драбин висотою не більше 6,0 м. Вертикальні драбини і драбини з кутом нахилу 75° при висоті більше 5,0 м повинні мати, починаючи з висоти 3,0 м огородження у вигляді дуги.

Приклад графічного зображення дверей і воріт на планах

Таблиця №2.

Типи дверей та воріт	Зображення
1	2
1. Двері: 1.1. Одинарні: одностулкові двостулкові 1.2. Подвійні: одностулкові двостулкові 1.3. З хитним полотном: одностулкові двостулкові 2. Двері (ворота) відкатні: одностулкові двостулкові підйомні 3. Двері: Складчасті Що обертаються 4. Ворота підйомно - поворотні

2.6. Мікроклімат

В цій частині розділу потрібно встановити вимогливі метеорологічні умови цеху і санітарно-гігієнічні вимоги повітряного середовища.

Відповідно до [9] параметри мікроклімату, що нормуються: температура (tºC) і відносна вологість повітря (W, %), швидкість його переміщення (м/с), потужність теплових випромінювань (Вт/м²).

Оптимальні (допустимі) параметри мікроклімату для умов, що розглядаються (категорія робіт періоду року) відповідно до [9] наведені в табл.3.
