9. Основные принципы размещения автоматических пожарных извещателей на защищаемом объекте.

Размещение пожарных извещателей зависит от:

- типа пожарного извещателя;

- высоты помещения;

- площади помещения;

- конфигурации объекта;

- необходимости обнаружения загораний по всей площади или во всем объеме защищаемого помещения, или зоны контроля;

- размещения строительных конструкций (балки, прогоны);

- условий среды контролируемого помещения;

- расстояния между извещателями и стенами;

- кратности покрытия или степени перекрытия;

- расположения путей эвакуации и выходов (для ручных пож.извещателей).

11. Структура и назначение отдельных элементов спринклерных установок водяного пожаротушения.

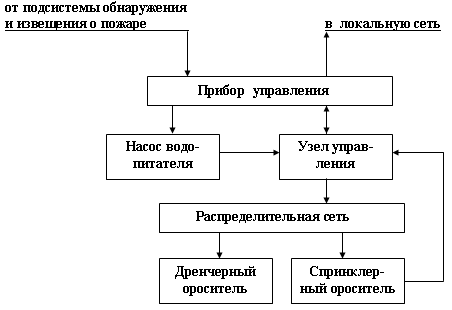

Обобщённая структурная схема подсистемы водяного пожаротушения имеет следующий вид:



Водяные АУП по конструктивному исполнению подразделяются на:

спринклерные

дренчерные

Спринклерные установки в зависимости от температуры воздуха в защищаемом помещении бывают: водозаполненные и воздушные  Дренчерные установки по виду пуска могут быть с: гидравлическим, пневматическим, электрическим, механическим и комбинированным пуском.  Установки водяного пожаротушения находят применение в раз­личных отраслях народного хозяйства и используются для защиты объектов, на которых обращаются такие вещества и материалы, как хлопок, древесина, ткани, пластмассы, лен, резина, горючие и сыпучие вещества, ряд огнеопасных жидкостей. Эти установки применяют также для защиты технологического оборудования, кабельных соору­жений, объектов культуры.

Спринклерные установки водяного пожаротушения (СУВП) приме­няются в помещениях с обычной пожарной опасностью для локального тушения по площади.

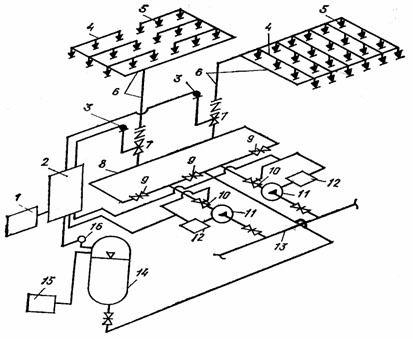

Принципиальная схема спринклерной установки водяного пожаротушения

1 - прибор приёмно-контрольный пожарной сигнализации; 2- приборы управления и контроля; 3- сигнализатор давления универсальный; 4- распределительный трубопровод; 5- спринклер; 6 – питательный трубопровод; 7 – узел управления; 8- магистральный трубопровод; 9- нормально открытая задвижка; 10- задвижка с электромагнитным приводом; 11- насос; 12- электродвигатель; 13 водопровод; 14- пневмобак или импульсное устройство; 15- компрессор; 16 электроконтактный манометр.

Установка работает следующим образом. При возникновении пожара разрушается тепловой замок спринклера, вода из распределительной сети попадает в очаг пожара, давление в распределительном и магистральном трубопроводах падает, что вызывает открытие клапана узла управления и вода поступает к вскрывшемуся спринклеру. Одновременно с универсального сигнализатора давления подаётся электрический сигнал о возникновении и начале тушения пожара. Падение давления в импульсном устройстве замыкает контакты электроконтактного манометра, и приборы управления формируют импульс на запуск электродвигателя насоса.

Основными элементами уста­новок водяного пожаротушения являются:

оросители, узлы управления, водопитатели, трубопроводы , система обнаружения пожара и система электроуправления.  Оросители (спринклерные и дренчерные) предназначены для рас­пыления воды и распределения ее по защищаемой площади при тушении пожаров или их локализации, а также для создания водяных завес.

Спринклерные оросители являются автоматически действующими устройствами. Они применяются для разбрызгивания воды над защищаемой  поверхностью в спринклерных установках и в качестве побудите­ля в дренчерных установках пожаротушения.

Узел управления - исполнительный орган в установках водяного и пенного пожаротушения, состоящий из контрольно-сигнального кла­пана, запорной арматуры контрольно-измерительных приборов и сис­темы трубопроводов, обеспечивающей пропуск огнетушащего вещества в питающий трубопровод, формирование и выдачу команд на пуск дру­гих устройств, а также сигнала оповещения о пожаре.

Водяные установки пожаротушения имеют:

основной

автоматический водопитатели

Основной водопитатель обеспечивает работу установки расчетными расходом и напором в течение нормированного времени работы установки. В качестве основного водопитателя в водяных установках используют водопроводы

любого назначения с гарантированным напо­ром и расходом, а также насосы-повысители.

Автоматический водопитатель служит для обеспечения расчетно­го расхода воды в течение времени, необходимого для выхода на ра­бочий режим резервного насоса.

В качестве автоматического водопитателя могут быть:

гидропневматические

водонапорные баки

водопроводы любого назначения

12. Дренчерная установка (рис. 2) содержит дополнительные устройства обнаружения пожара, т. к. дренчерные оросители не содержат теплового замка.

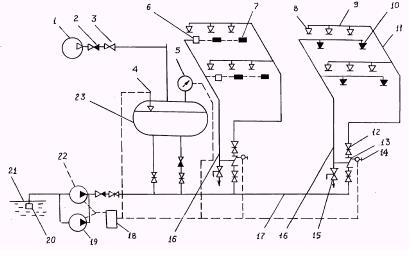

Рис. 2 Принципиальная схема дренчерной установки пожаротушения

     Для автоматического включения используется побудительный трубопровод 16, который заполнен водой под давлением вспомогательного водопитателя 23 (для неотапливаемых помещений вместо воды применяют сжатый воздух). Для примера в первой секции к трубопроводу 16 подключены побудительно-пусковые клапаны 6, которые в исходном состоянии закрыты с помощью троса с тепловыми замками 7. Во второй секции к аналогичному трубопроводу 16 подключены распределительные трубопроводы с спринклерными оросителями.      Выходные отверстия дренчерных оросителей открыты, поэтому питающий 11 и распределительнные 9 трубопроводы заполнены атмосферным воздухом (сухотрубы). Подводящий трубопровод 17 заполнен водой под давлением вспомогательного водопитателя 23, который представляет собой гидропневмобак, заполненный водой и сжатым воздухом. Давление воздуха контролируется с помощью электроконтактного манометра 5. На данной схеме водоисточником установки выбран открытый водоем 21, забор воды из которого осуществляется насосами 22 или 19 через трубопровод с фильтром 20.      УУ 13 дренчерной установки содержит гидравлический привод, а также сигнализатор давления 14 типа СДУ.      Автоматическое включение установки производится в результате срабатывания спринклерных оросителей 10 или разрушения тепловых замков 7, падает давление в побудительном трубопроводе 16 и узле гидропривода УУ 13. Клапан УУ 13 открывается под давлением воды в подводящем трубопроводе 17. Вода поступает к дренчерным оросителям и орошает помещение, защищаемое секцией установки. Ручной пуск дренчерной установки производится с помощью шарового крана 15.
