4. Буровые установки, оборудование и инструмент

Бурение скважин осуществляется с помощью буровых установок, оборудования и инструмента.

• Буровые установки

• Буровое оборудование

« Буровой инструмент

4.1 Буровые установки

Буровая установка - это комплекс наземного оборудования, необходимый для выполнения операций по проводке скважины. В состав буровой установки входят (рис. 4):

« буровая вышка

• оборудование для механизации спуско-подъемных операций

• наземное оборудование, непосредственно используемое при бурении

« силовой привод

• циркуляционная система бурового раствора

• привышечные сооружения

высотой 16... 18 м, глубину 2000...3000 м - высотой - 42 м и на глубину 4000...6500 м - 53 м.

Емкость «магазинов» показывает какая суммарная длина бурильных труб диаметром 114.. Л 68 мм может быть размещена в них. Практически вместимость «магазинов» показывает на какую глубину может быть осуществлено бурение с помощью конкретной вышки.

Размеры верхнего и нижнего оснований характеризуют условия работы буровой бригады с учетом размещения бурового оборудования, бурильного инструмента и средств механизации спускоподъемных операций. Размер верхнего основания вышек составляет 2x2 м или 2,6x2,6 м, нижнего 8x8 м или 10x10 м.

Общая масса буровых вышек составляет несколько десятков тонн.

4Л ^Оборудование для механизации спуско-подъемных операций

Оборудование для механизации спуско-подъемных операций включает талевую систему и лебедку. Талевая система состоит из неподвижного кронблока (рис. 7), установленного в верхней части буровой вышки, талевого блока (рис. 8), соединенного с кронблоком талевым канатом, один конец которого крепится к барабану лебедки, а другой закреплен неподвижно, и бурового крюка. Талевая система является полиспастом (системой .блоков), который в буровой установке предназначен в основном, для уменьшения натяжения талевого каната, а также для снижения скорости движения бурильного инструмента, обсадных и бурильных труб.

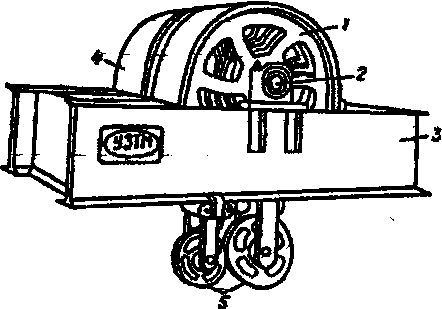

Рис. 7. Кронблок: - шкифы; 2 - ось; 3 - рама; 4 - предохранительный кожух; 5 - вспомогательные шкифы.

12

2. удержания на весу бурильного инструмента;

3. подтаскивания различных грузов, подъема оборудования и вышек в процессе монтажа установок и т.п.

Буровая установка комплектуется буровой лебедкой соответствующей грузоподъемности

Для механизации операций по свинчиванию и развинчиванию замковых соединений бурильной колонны внедрены автоматические буровые ключи АКБ-ЗМ и подвесные ключи ПБК-1, пневматический клиновой захват ПКР-560 для механизированного захвата а освобоадения бурильных труб,

Ключ АКБ-ЗМ (рис. 10) устанавливается между лебедкой и ротором 4 на специальном фундаменте. Его основными частями являются блок ключа 1, каретка с пневматическими цилиндрами 2, стойка 3 и пульт управления 5. Блок ключа - основной механизм, непосредственно свинчивающий и развинчивающий бурильные трубы. Он смонтирован на каретке, которая перемещается при помощи двух пневматических цилиндров по направляющим: либо к бурильной трубе, установленной в роторе, либо от нее.

Зажимные устройства, как и механизм передвижения блока ключа, работают от пневматических цилиндров, включаемых с пульта управления 4. Для этого в систему подается сжатый воздух от ресивера.

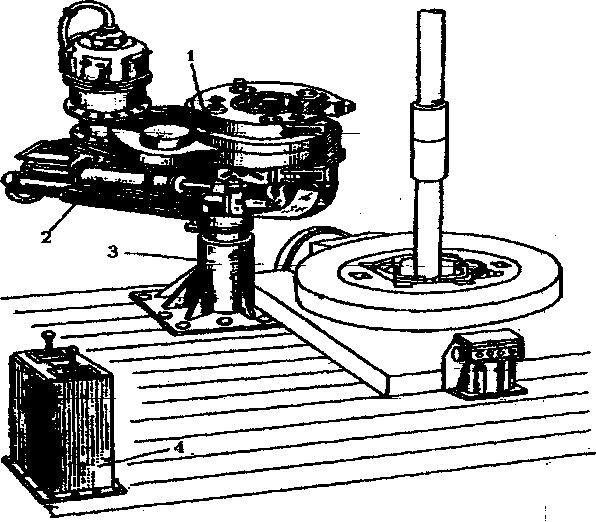

Рис. 10. Ключ буровой АКБ-ЗМ:

1 - блок ключа; 2 - каретка с пневматическими цилиндрами; 3 - стойка; 4 - пульт управления.

14

Ключ ПБК-1 подвешивается в буровой на канате. Высота его подвески регулируется пневматическим цилиндром с пульта управления.

Пневматический клиновой захват ПКР-560 служит для механизированного захвата и освобождения бурильных и обсадных труб. Он монтируется в роторе и имеет четыре клина, управляемых с пульта посредством пневмоцилиндра.
