Предварительный расчет валов
Расчет проводим на кручение принимая пониженным допускаемые напряжениям.
Ведущий вал
вращающии момент
Диаметр вала:
.

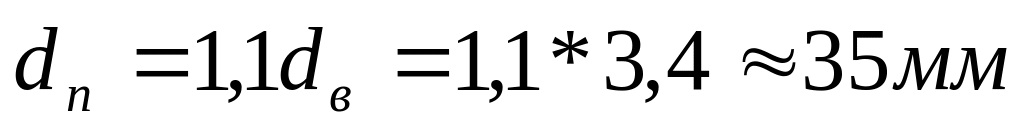

Диаметр вала под подшипник:
.
Ведомый вал

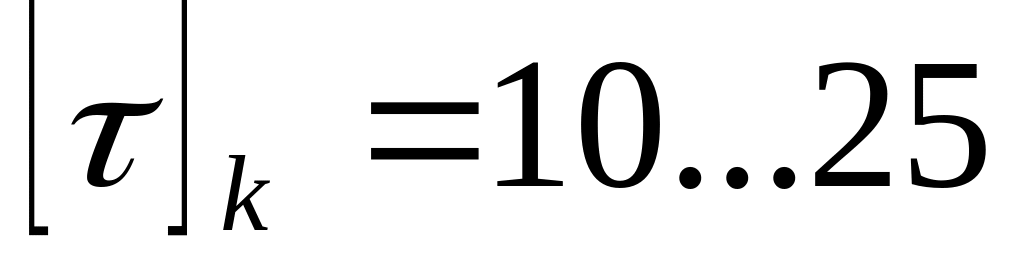

Допускаемое
напряжение на кручение примем
мПа
Диаметр вала:
.
Диаметр вала под колесо:
.
Диаметр вала под подшипник:
.
Условное обозначение подшипника |
d |
D |
B |
307 |
35 |
80 |
27 |
305 |
25 |
62 |
17 |
Компоновка редуктора
Компоновочныи чертеж выполняем в одной проекций – разрез по осям валов при снятои крышке редуктора; масштаб 1 : 1.
Примерно по середине листа проводим линию равную межосевому расстоянию
= 224 мм.
Вычерчиваем упрощенно шестерню и колесо в виде прямоугольников.
Очерчиваем внутрению стенку корпуса
Принемаем зазор между торцом шестерни и внутренеи стенкои корпуса
.Принемаем зазор от окружности вершин зубьев колеса до внутренеи стенки
Принемаем расстояние между наружным кольцом подшипника ведушего вала и внутренеи стенкои корпуса ; если диаметр окружности вершин зубьев шестерни окажеться больше наружного диаметра подшипника, то расстояние А надо брать от шестерни.
Предварительно намечаем радиальные шарико подшипники среднееи серии.
Условное обозначение подшипника
d
D
B
307
35
80
27
305
25
62
17
Принемаем для подшипников пластинчатыи смазочныи материал. Для предотвращения вытекания смазки внутрь корпуса и вымывания пластичного смазачного материала жидким маслом из зоны зацепления устанавливаем мазеудерживающие кольца. Их ширина определяет размер
Принемаем
Измерением находим на ведущем валу
И на ведомом
Расчет подшипников
Ведущии вал
Реакции опор
В плоскости xz

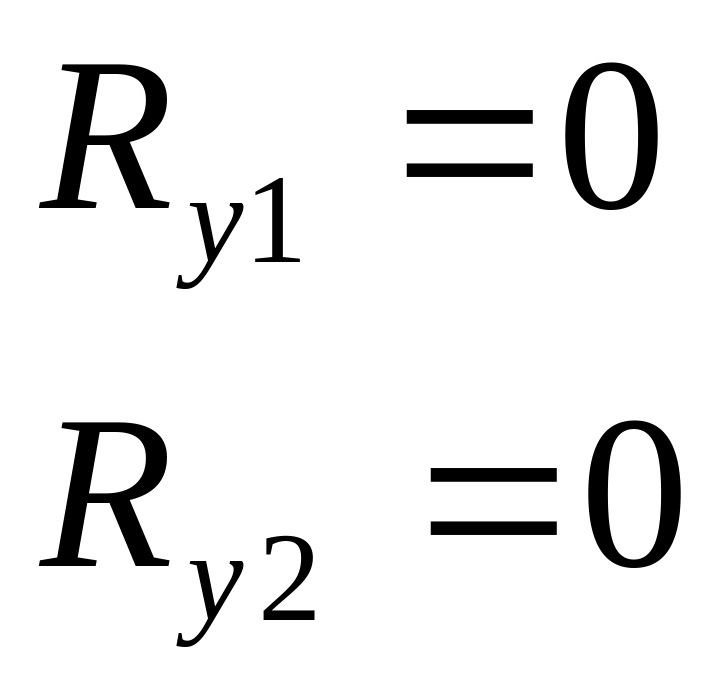

В плоскости yz
Проверка:

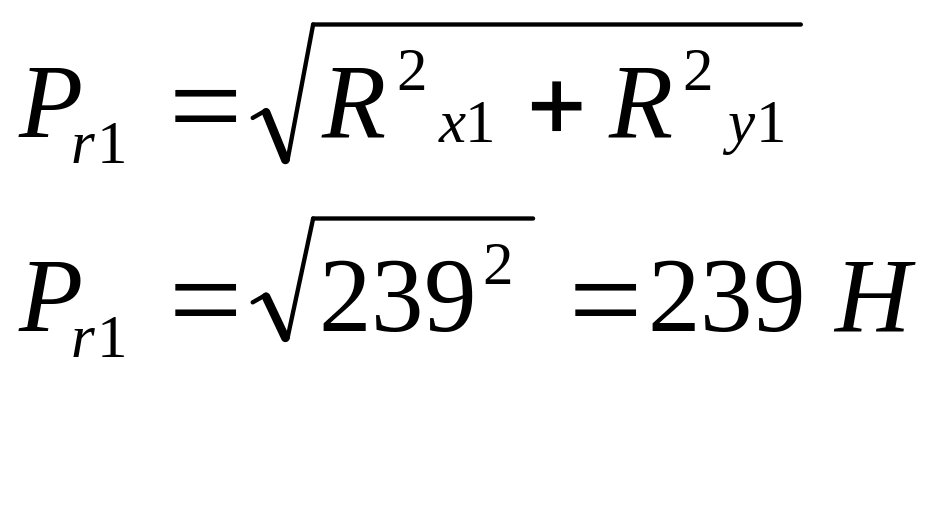

Суммарные реакции
Эквивалентная нагрузка
В которои радиальная
нагрузка
;

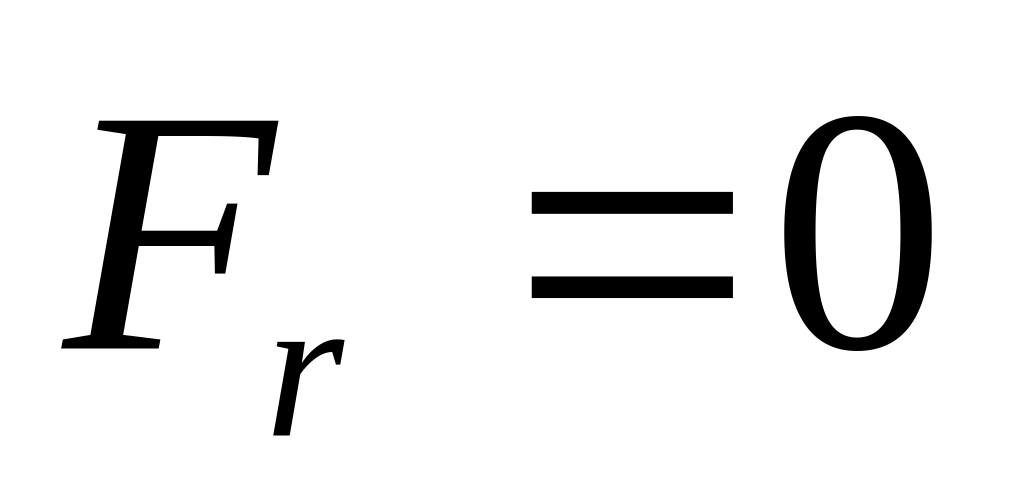

осевая нагрузка
;
(вращаеться
внутреннее кольцо); коофицент безопасности
для приводов ленточных конвейеров
;
.
X=0.56 и Y=1.88
Расчетная долговечность млн.об.

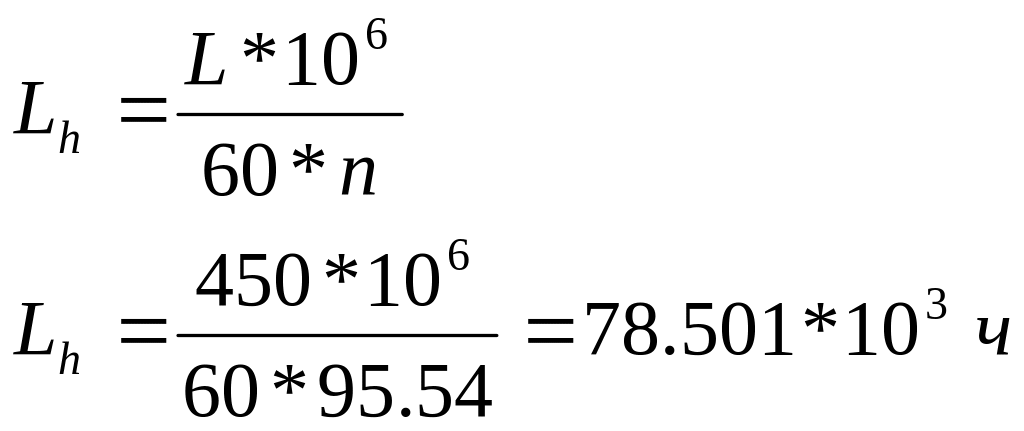

Расчетная долговечность, ч
Что больше установленных ГОСТ 16162-85
Ведомыи вал несет такиеже нагрузки как и ведущий
Нагрузка на ведомый
вал от клиноременнои передачи
Состовляющие этои нагрузки
Реакции опор

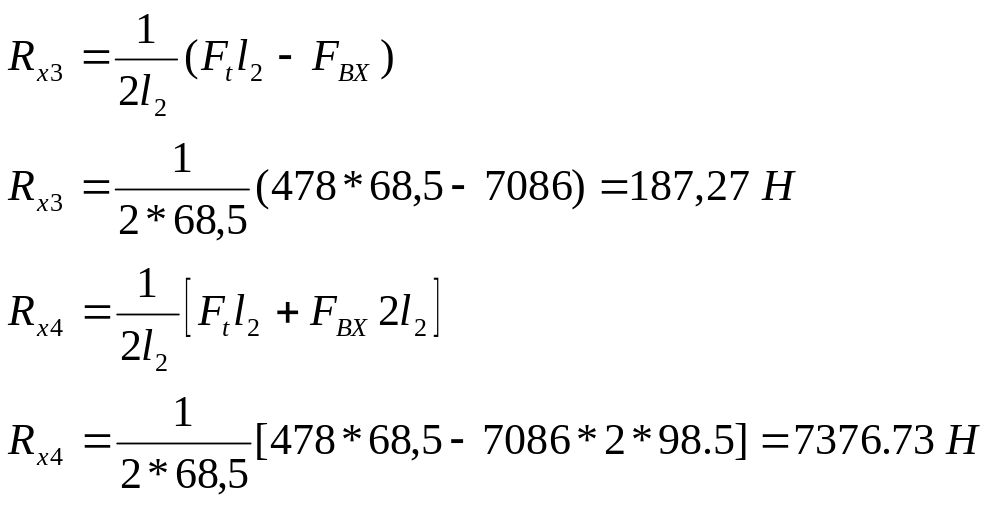

В плоскости xz
Поверка
В плоскости yz
Проверка:

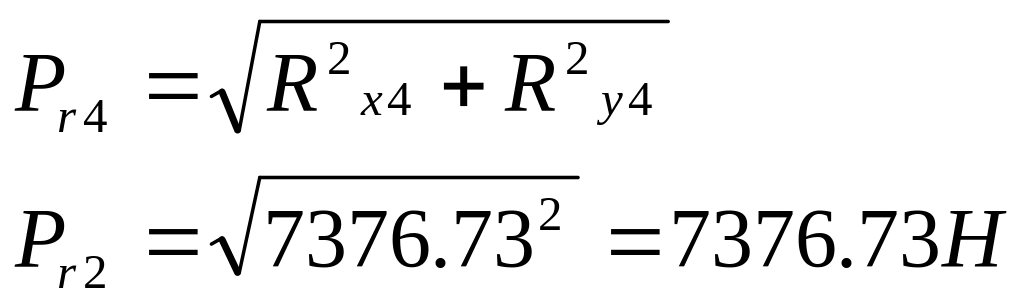

Суммарные реакции
Выбераем подшипники по более нагруженои опоре 4
Эквивалентная нагрузка
В которои радиальная нагрузка ; осевая нагрузка ; (вращаеться внутреннее кольцо); коофицент безопасности для приводов ленточных конвейеров ; . X=1 и Y=0
Расчетная долговечность млн.об.
Расчетная долговечность, ч
Для зубчатых редукторов ресурс работы подшипников может превышать 36 000ч , но не должен быть менее 10 000ч. В нашем случае подшипники ведушего вала 305 имеют ресурс
,
а подшипники ведомого вала 307 имеют
ресурс
.
