Практическая работа № 8 кодирование информации о товаре
Разделы программы: Основы стандартизации
Цель работы: Познакомиться с системами идентификации товаров.
Теоретическая часть
В последнее время в связи с активным развитием информационных технологий все острее встает вопрос быстрого и надежного ввода информации о товаре в ЭВМ для последующего быстрого решения задач, связанных с фиксацией факта его поступления, получения, отгрузки, продажи, передачи на последующие этапы движения.
Наиболее перспективным направлением автоматизации процесса ввода и обработки информации является штриховое кодирование.
Штриховым называется код, состоящий из знаков набора параллельных чередующихся темных (штрих) и светлых (пробел) полос различной ширины.
По функциональному назначению можно выделить следующие типы штриховых кодов:
1. Коды, предназначенные для идентификации продукции, товаров, услуг. По своей структуре это многоразрядные линейные штриховые коды, которые подразделяются на товарные, упаковочные и технологические.
2. Коды, предназначенные для программно-технического обеспечения процессов автоматизации и системостроения. По своей структуре это многоразрядные линейные или двухмерные (матричные) штриховые коды, которые содержат в закодированном виде программу или набор команд для управления автоматизированной системой. Штриховой код в этом случае является средством графического математического программирования любой числовой или буквенной (текстовой) информации по аналогии с двоичной системой (числовой) математического программирования при работах с компьютерной техникой. Такой штриховой код является носителем закодированной информации. Графическое кодирование осуществляется с помощью сочетания размеров штрихов и промежутков между ними.
3. Коды, предназначенные для защиты информации от несанкционированного пользования. Большей частью это штриховые коды, выполняющие функции информационной защиты документооборота, ценных бумаг, социальнозначимых потребительских товаров от подделок и фальсификации. По своей сути это идентифицирующие штриховые коды с дополнительными информационными возможностями.
Потребительский рынок товаров и услуг является в настоящее время самой крупной сферой применения технологий штрихового кодирования. Главное функциональное назначение этих технологий состоит в идентификации товаров и использовании информации без искажений и в оперативном режиме.
Товарный код состоит из штрихового и цифрового рядов. Штриховой ряд предназначен для оптического считывания путем поперечного сканирования. Сканер декодирует штрихи в цифры через декодер (микропроцессор) и вводит информацию о товаре в компьютер. Информация в штриховом коде определяется соотношением ширины штрихов и пробелов. Высота не несет информационную нагрузку и выбирается из соображений легкости считывания – она должна обеспечить пересечение лучом сканера всех штрихов кода. Размеры полос стандартизованы. Самый узкий штрих принят за единицу. Каждая цифра (разряд) складывается из двух штрихов и двух пробелов.
Цифровой ряд предназначен потребителю, информация для которого ограничена только указанием страны и возможностью проверки подлинности штрихкода по контрольному разряду.
Существует несколько унифицированных международных систем кодирования информации о товаре:
1. Западногерманская система BAN. Эта системы была введена в ФРГ в 1968 году. Символ кода состоит из 8 цифр: первая и вторая цифра содержат информацию о виде товара; третья – номер товарной группы; четвертая – номер ассортиментной группы; пятая, шестая, седьмая – порядковый номер товара; восьмая – номер пробы. В таком идее BAN применяется только для обозначения потребительских товаров.
2. Американская система UPC (Uniform Product Code). Была введена в 1973 году в США и Канаде. Код UPS может быть 10-, 12- и 14-разрядным.
3. Европейская система кодирования EAN (European Article Numbering). Используется с 1977 года. Для ее введения была основана Международная европейская ассоциация кодирования товаров (JANA). В России и в странах Евросоюза используют шрихкоды 8- и 13-разрядные: EAN-8 и EAN-13. Штрихкоды EAN-8 применяют для товаров небольших размеров (сигареты, лекарства, косметика, элементы питания и др.). Ключевым принципом стандартов EAN является принцип стандартной нумерации, в соответствии с которым любой товар идентифицируется специальным номером, который представляется символом в виде штрихового кода. При этом сам идентификационный номер не несет информации о товаре, такая информация содержится в сопроводительной документации на товар или в базе данных.
4. Японская система CARLA-CODE. Введена в Японии в 1987 году. Она состоит из 10 больших квадратов, каждый из которых разделен на меньшие одинаковые величины, им приписываются конкретные цифры – 1, 2, 4, 8.
5. Штриховые коды DUN-14, ITF-14 и EAN/UCC-128 используются для кодирования транспортной тары, упаковок и складских поддонов.

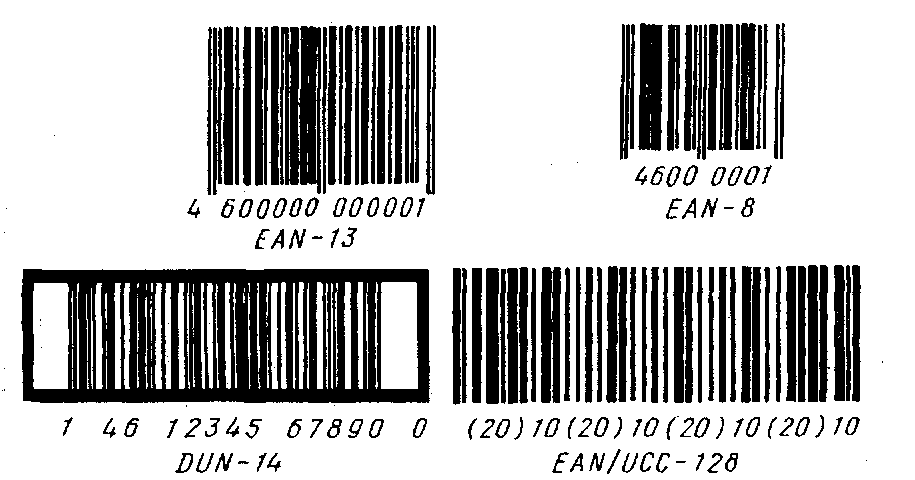

Структура основных штриховых кодов международной системы товарной нумерации показана на рис. 1.
Рис. 1. Структура основных штриховых кодов Международной системы товарной нумерации
Рассмотрим элементы основного стандартного товарного кода EAN-13, который содержит следующие группы цифр:
1. Первая группа цифр (слева направо) состоит из двух или трех цифр и называется префиксом (флагом) национальной организации. По префиксу можно определить в какой национальной организации – члене EAN International зарегистрировано предприятие. Россия имеет префикс 40 (Россия и страны СНГ имеют префиксы 460–469). Префиксы различных стран приведены в таблице 8.
Таблица 8
Префиксы товарной нумерации EAN разных стран
Префикс |
Страна |
Префикс |
Страна |
Префикс |
Страна |
00-09 |
США и Канада |
560 |
Португалия |
789 |
Бразилия |
30-37 |
Франция |
569 |
Исландия |
80-83 |
Италия |
380 |
Болгария |
57 |
Дания |
84 |
Испания |
383 |
Словения |
590 |
Польша |
850 |
Куба |
385 |
Хорватия |
599 |
Венгрия |
859 |
Чехия, Словакия |
400-440 |
Германия |
600-601 |
ЮАР |
860 |
Югославия |
460-469 |
Россия и СНГ |
611 |
Марокко |
869 |
Турция |
4605 |
Латвия |
619 |
Тунис |
87 |
Нидерланды |
471 |
Тайвань |
64 |
Финляндия |
880 |
Южная Корея |
474 |
Эстония |
690 |
Китай |
885 |
Таиланд |
480 |
Филиппины |
70 |
Норвегия |
888 |
Сингапур |
489 |
Гонконг |
750 |
Мексика |
899 |
Индонезия |
45-49 |
Япония |
759 |
Венесуэла |
90-91 |
Австрия |
729 |
Израиль |
76 |
Швейцария |
93 |
Австралия |
73 |
Швеция |
770 |
Колумбия |
94 |
Новая Зерандия |
50 |
Великобритания |
773 |
Уругвай |
955 |
Малайзия |
520 |
Греция |
775 |
Перу Арген- |
959 |
Папуа-Новая |
529 |
Кипр |
779 |
тина |
|
Гвинея |
535 |
Мальта |
780 |
Чили |
|
|
54 |
Бельгия и Люксембург |
786 |
Эквадор |
|
|
2. Вторая группа – из пяти (при двухзначном коде страны – члена EAN) или четырех (при трехзначном коде страны) цифры указывают на зарегистрированный номер предприятия-изготовителя товара. Присвоение и регистрация предприятия-изготовителя товара осуществляется национальной организацией, представляющей интересы России в международной организации товарной нумерации EAN.
3. Третья группа – из пяти цифр – указывает на присвоенный номер данному товару, выпускаемому предприятием-изготовителем. Стандарт EAN не устанавливает специальных правил присвоения и регистрации кода товара. Это делает предприятие-изготовитель данного товара исходя из собственных возможностей и интересов, связанных с номенклатурой выпускаемой продукции, отраслевой каталогизацией и т. д. В этом случае предоставить информацию о товаре по присвоенному коду может только предприятие-изготовитель этой продукции. Это является существенным недостатком стандарта EAN. В этом случае необходимо ввести процедуру присвоения и регистрации кода товара на основе классификаторов продукции, например, на основе общероссийского классификатора продукции или классификатора товарной номенклатуры внешнеэкономической деятельности. Нормативно-методической документации на такую процедуру пока не имеется.
4. Четвертая группа – из одной цифры, которая является контрольным числом и используется для проверки декодирования штрихового кода считывающим устройством. Назначение контрольного числа состоит в следующем. Расчетным методом по специальной процедуре определяется некоторое значение числа, вычисленное из первых двенадцати цифр кода, и сравнивается с контрольным числом кода. При их совпадении штриховой код «пропускается» в компьютер, что является гарантом достоверности вводимой информации и правильности ее считывания.
Контрольная сумма есть остаток от деления на 10 суммы из цифр номера, умноженных на соответствующие коэффициенты из таблицы 9. Если контрольная сумма есть 0, то номер признаётся правильным.
Цифры номера нумеруются справа налево: …n3n2n1, так же, как и соответствующие им коэффициенты …k3k2k1.
Таблица 9
