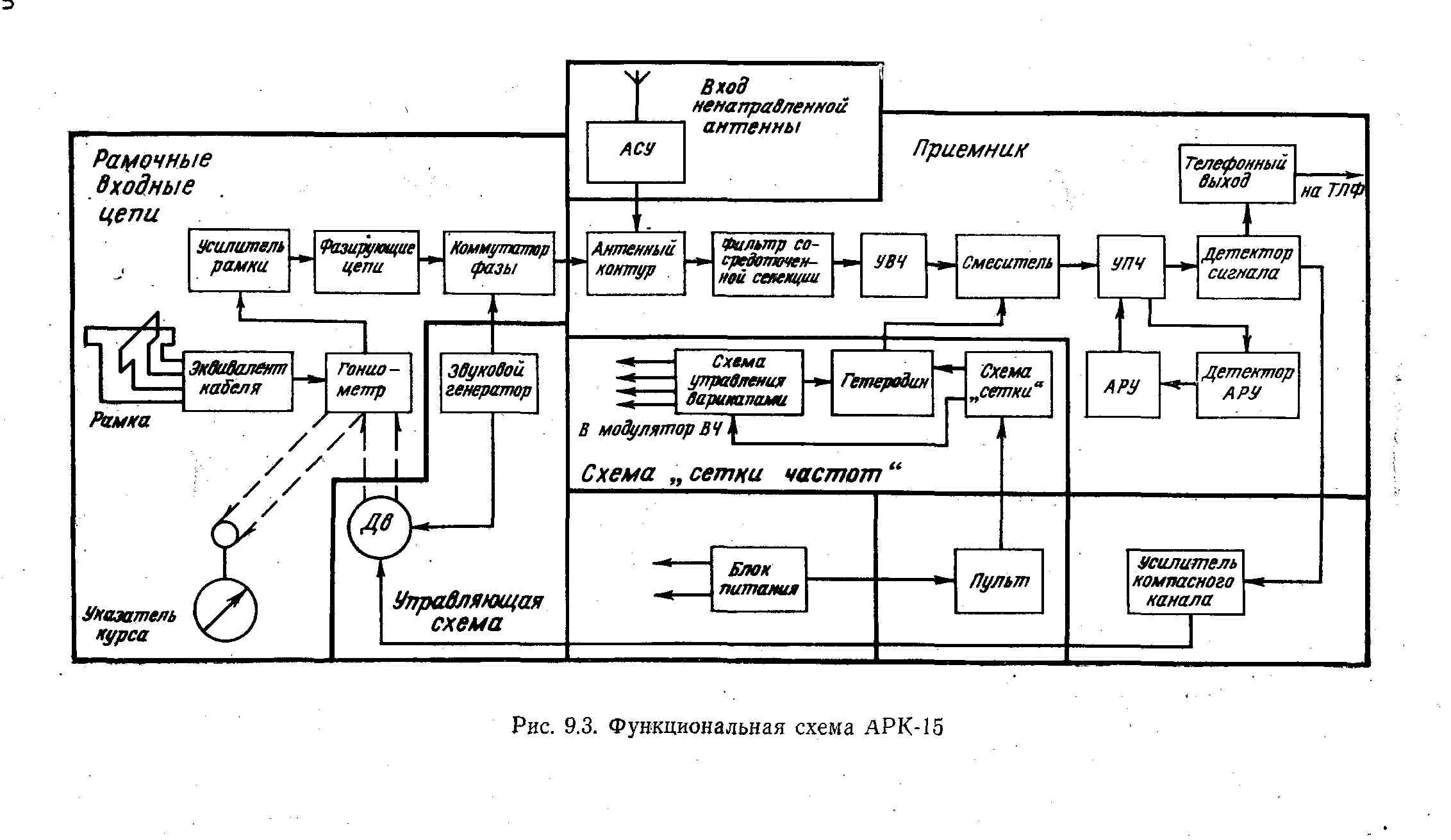

4. Проверка предельной чувствительности по приводу.

Для проверки предельной чувствительности радиокомпаса по приводу необходимо включить аппаратуру согласно блок-схеме (Рис.2). Проверка производится на 3 точках всех поддиапазонов (в начале, в середине и в конце) при модулированном сигнале.

1) Установите переключатели на пульте управления в положения «Компас», «ТЛФ».

2) Подаете от генератора в линию сигнал, соответствующий напряженности поля 1000 мкВ/м на измеряемой частоте.

3) Установите на пульте управления соответствующую частоту и генератором подстройтесь на эту частоту по максимуму выходного сигнала, при этом стрелка индикатора курса должна установиться автоматически в положение нулевого приема;

4) Уменьшите сигнал генератора до уровня, при котором стрелка индикатора курса отойдет на ± 10⁰ от положения первоначального пеленга (допускаются колебания стрелки не более чем на ±3⁰).

5) Отведите кнопкой ручного вращения рамки стрелку индикатора курса на 160⁰ от первоначального положения. Проверьте возврат стрелки индикатора в положение пеленга с указанной точностью и скоростью не менее 15 град/сек.

Технические требования.

Предельная чувствительность по приводу должна быть 25 мкВ/м для основного варианта и 50 мкВ/м для вариантов с облегчённой рамочной антенной.

Результаты измерений занесите в таблицу 3.

Таблица № 3

№ п/п	Наименование параметра	Допустимые значения Результаты измерений

R = 390 Ом

7

Рис. 2. Блок–схема соединения приборов для проверки

предельной чувствительности радиокомпаса по приводу.

1 – генератор стандартных сигналов Г4 -18; 2 – эквивалент антенны; 3 – антенное согласующее устройство;

4 – приёмник радиокомпаса АРК – 15; 5 – измеритель выхода В3 -10 (В3-4); 6 – пульт управления АРК -15;

7 – типовая линия виток.

5. Проверка точности установки частоты.

Измерение точности установки частоты производится на 3 точках каждого поддиапозона (в начале, в середине и в конце) по частотомеру Ч3 – 28 ( или аналогичному), подключенному к контрольному выходу гетеродина на передней панели приёмника ( F_гет).

1. Установите на пульте управления нужную частоту. Переключатель режимов работы установите в положение «Антенна».

2. Запишите три отсчета показаний частотомера и вычислите среднее арифметическое этих отсчётов. Из полученного значения частоты вычтите F_пр = 500 кГц. Полученная разность частот должна соответствовать установленному на пульте управления значению частоты с точностью ± 100 Гц.

Технические требования.

Частотомер покажет истинную частоту гетеродина, отличающуюся от установленной на пульте управления частоты на F_пр = 500 кГц

( F_гет= F_наср + 500 кГц)

Результаты измерений занесите в таблицу 4.

ПО ОКОНЧАНИИ ПРОВЕРКИ:

- выключить радиовысотомер РВ-5М и КПА с помощью выключателей

115В, 27В и 220В на стенде;

- отключить питание стенда;

Составить отчет по проделанной работе

Отчет должен содержать:

1. Цель работы и задание.

2 . Перечень используемой аппаратуры и пособий.

3. Порядок выполнения лабораторной работы.

4. Структурную схему радиовысотомера РВ-5М и блок-схему соединений аппаратуры при выполнении работы.

6. Результаты полученных измерений.

7. Выводы.
