Диаграммы размещения
Диаграмма размещения (deployment diagram) отражает физические взаимосвязи между программными и аппаратными компонентами системы. Она является хорошим средством для того, чтобы показать маршруты перемещения объектов и компонентов в распределенной системе.
Каждый узел на диаграмме размещения представляет собой некоторый тип вычислительного устройства - в большинстве случаев, часть аппаратуры. Эта аппаратура может быть простым устройством или датчиком, а может быть и мэйнфреймом.
Диаграмма размещения показывает физическое расположение сети и местонахождение в ней различных компонентов. В нашем примере система ATM состоит из большого количества подсистем, выполняемых на отдельных физических устройствах, или узлах (node). Диаграмма размещения для системы ATM показана на Рис. 21.

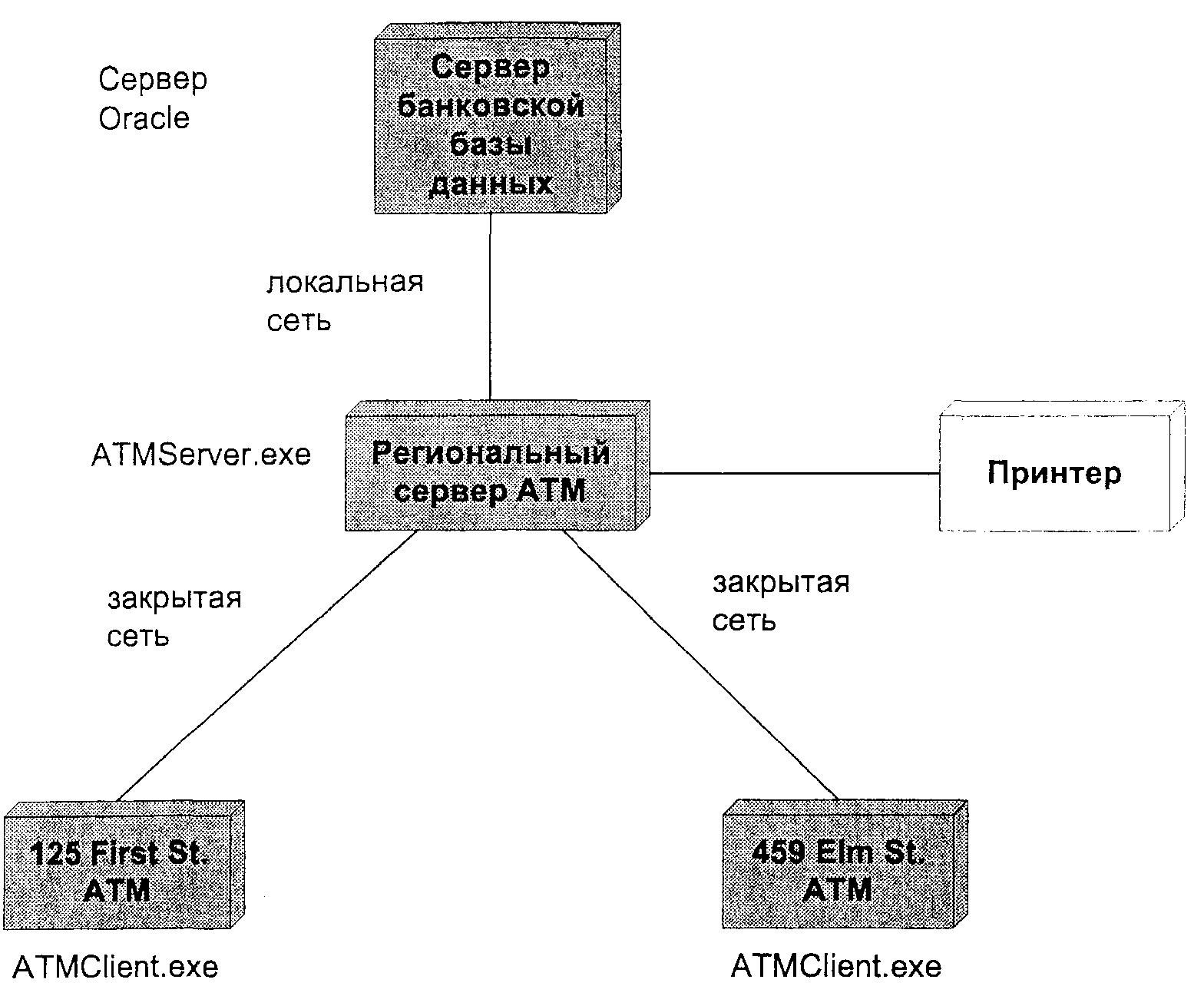

Рис. 21. Диаграмма размещения для системы ATM.
Из данной диаграммы можно много узнать о физическом размещении системы. Клиентские программы ATM будут работать в нескольких местах на различных сайтах. Через закрытые сети будет осуществляться их сообщение с региональным сервером ATM. На нем будет работать программное обеспечение сервера ATM. В свою очередь, посредством локальной сети региональный сервер будет сообщаться с сервером банковской базы данных, работающим под управлением Oracle. Наконец, с региональным сервером ATM соединен принтер.
Итак, данная диаграмма показывает физическое расположение системы. Наша система ATM, например, будет соответствовать трехуровневой архитектуре, когда на первом уровне размещается база данных, на втором — региональный сервер, а на третьем - клиент.
Диаграмма Размещения используется менеджером проекта, пользователями, архитектором системы и эксплуатационным персоналом, чтобы понять физическое размещение системы и расположение ее отдельных подсистем. Менеджер проекта сможет объяснить пользователям, как будет выглядеть готовый продукт. Эксплуатационный персонал сможет планировать работу по установке системы.
На практике диаграммы размещения используются не слитком часто. Многие разработчики действительно пользуются такими диаграммами для описания данного рода информации, однако они представляют собой просто неформальные картинки. С другой стороны, каждая система имеет свои собственные физические характеристики, которые желательно явно выделить, и в дальнейшем потребуется большая степень формализма по мере достижения лучшего понимания того, какие проблемы следует решать в первую очередь с помощью диаграмм размещения.
