3.2 Условные графические обозначения
При выполнении схем применяют следующие графические обозначения: условные графические обозначения, установленные в стандартах Единой системы конструкторской документации, а также построенные на их основе;
– прямоугольники;
– упрощенные внешние очертания (в том числе аксонометрические), при необходимости применяют нестандартизованные условные графические обозначения.
При применении нестандартизованных УГО и упрощенных внешних очертаний на схеме приводят соответствующие пояснения.
Условные графические обозначения, для которых установлено несколько допустимых (альтернативных) вариантов выполнения, различающихся геометрической формой или степенью детализации, следует применять, исходя из вида и типа разрабатываемой схемы в зависимости от информации, которую необходимо передать на схеме графическими средствами. При этом на всех схемах одного типа, входящих в комплект документации, должен быть применен один выбранный вариант обозначения.
Применение на схемах тех или иных условных графических обозначений определяют правилами выполнения схем определенного вида и типа.
Условные графические обозначения элементов изображают в размерах, установленных в соответствующих стандартах Единой системы конструкторской документации на УГО.
Условные графические обозначения, соотношения размеров которых приведены в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М (рисунок 2.5). При этом шаг модульной сетки для каждой схемы может быть любым, но одинаковым для всех элементов и устройств данной схемы.

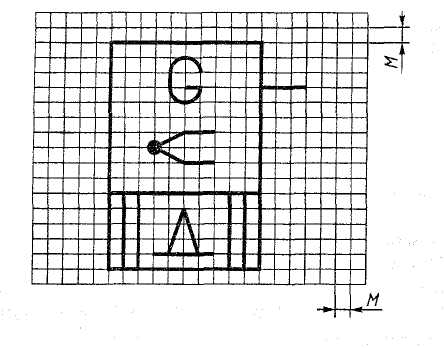

Рисунок 2.5 – Схема модульной сетки условного графического обозначения
Условные графические обозначения на схеме допускается выполнять без строгого соблюдения масштаба. Все размеры УГО допускается пропорционально изменять.
Размеры условных графических обозначений элемента, а также толщины линий должны быть одинаковыми как в пределах одной схемы, так и на всех схемах для данного изделия (установки).
Все элементы (машины, аппараты, насосы и др.) на схеме вычерчиваются сплошными тонкими линиями толщиной от S/3 до S/2 мм (ГОСТ 2.303–68) в зависимости от величины и сложности изображения.
Условные графические обозначения элементов изображают на схеме в положении, в котором они приведены в соответствующих стандартах, или повернутыми на угол, кратный 90°, если в соответствующих стандартах отсутствуют специальные указания. Допускается УГО поворачивать на угол, кратный 45°, или изображать зеркально повернутыми. Если при повороте или зеркальном изображении УГО может нарушиться смысл или удобочитаемость обозначения, то такие обозначения должны быть изображены в положении, в котором они приведены в соответствующих стандартах.
Условные графические обозначения, содержащие цифровые или буквенно-цифровые обозначения, допускается поворачивать против часовой стрелки только на угол 90° или 45°.
Изделия и элементы схемы установки должны быть показаны условно в соответствии со следующими стандартами:
ГОСТ 2.721–74 – ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения. (приложение А).
ГОСТ 2.780–96 – ЕСКД. Обозначения условные графические. Кондиционеры рабочей среды, емкости гидравлические и пневматические. (приложение Б).
ГОСТ 2.782–96 – ЕСКД. Обозначения условные графические. Машины гидравлические и пневматические. (приложение В).
ГОСТ 2.784–96 – ЕСКД. Обозначения условные графические. Элементы трубопроводов. (приложение Г, Д).
ГОСТ 2.785–70 – ЕСКД, Обозначения условные графические. Арматура трубопроводная. (приложение Е).
ГОСТ 2.788–74 – ЕСКД. Обозначения условные графические. Аппараты выпарные. (приложение Ж).
ГОСТ 2.789–74 – ЕСКД. Обозначения условные графические. Аппараты теплообменные. (приложение И).
ГОСТ 2.790–74 – ЕСКД. Обозначения условные графические. Аппараты колонные. (приложение К).
ГОСТ 2.791–74 – ЕСКД. Обозначения условные графические. Отстойники и фильтры. (приложение Л).
ГОСТ 2.792–74 – ЕСКД. Обозначения условные графические. Аппараты сушильные. (приложение М).
ГОСТ 2.795–80 – ЕСКД. Обозначения условные графические. Центрифуги. (приложение Н).
ГОСТ 3.1107–81 – ЕСКД. Опоры, зажимы и установочные устройства. Графические обозначения. (приложение П).
ГОСТ 21.205–93 – Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем. (приложение Р).
При необходимости следует прибегнуть к следующим стандартам:
ГОСТ 2.745–68 – ЕСКД. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические.
ГОСТ 2.781–96 – ЕСКД. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные.
ГОСТ 2.793–79 – ЕСКД. Обозначения условные графические. Элементы и устройства машин и аппаратов химических производств. Общие обозначения.
ГОСТ 2.794–79 – ЕСКД. Обозначения условные графические. Устройства питающие и дозирующие.
При отсутствии стандарта на данное изделие его изображают схематически в виде конструкторского очертания изделия, причём должны быть также показаны основные технологические штуцера, загрузочные люки, входы и выходы продукта и теплоносителей.
Рекомендуемые условные обозначения некоторых устройств, отсутствующих в стандартах, приведены в приложении С.
