2.3 Основная надпись

В правом нижнем углу поля чертежа (рисунок 2.1) в соответствии с ГОСТ 2.104–2006 располагается основная надпись, выполняемая сплошными основными и сплошными тонкими линиями по ГОСТ 2.303–68 (рисунок 2.2). Толщина сплошной тонкой линии должна быть в пределах от S/3 до S/2 мм. Причем толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

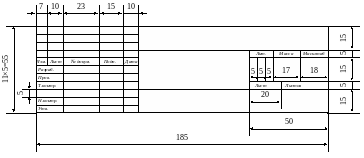

Рисунок 2.2 – Основная надпись

В верхней части поля чертежа (рисунок 2.1) располагается дополнительная графа размером 70×14 мм, предназначенная для повторной записи обозначения чертежа, которое приводится в основной надписи. Данная графа повернута на 180° для формата А4 и для форматов больше А4 при расположении основной надписи вдоль длинной стороны листа и на 90° для форматов больше А4 при расположении основной надписи вдоль короткой стороны листа

По ГОСТ 2.104–2006 в графах основной надписи (номера граф показаны в скобках на рисунке 2.2) указывают следующие сведения:

в графе 1 – наименование изделия (в соответствии с требованиями ГОСТ 2.109–73), а также наименование документа, если этому документу присвоен код. Для изделий народнохозяйственного назначения допускается не указывать наименование документа, если его код определен ГОСТ 2.102–68, ГОСТ 2.601–95, ГОСТ 2.602–95, ГОСТ 2.701–84;

в графе 2 – обозначение документа;

в графе 3 – обозначение материала детали (графу заполняют только на чертежах деталей);

в графе 4 – литеру, присвоенную данному документу (графу заполняют последовательно, начиная с крайней левой клетки). Допускается в рабочей конструкторской документации литеру проставлять только в спецификациях и технических условиях.

в графе 5 – массу изделия по ГОСТ 2.109–73;

в графе 6 – масштаб (проставляется в соответствии с ГОСТ 2.302–68 и ГОСТ 2.109–73);

в графе 7 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

в графе 8 – общее количество листов документа (графу заполняют только на первом листе);

в графе 9 – наименование или различительный индекс предприятия, выпускающего документ (графу не заполняют, если различительный индекс содержится в обозначении документа);

в графе 10 – характер работы, выполняемой лицом, подписывающим документ. Свободную строку заполняют по усмотрению разработчика, например: «Начальник отдела», «Начальник лаборатории», «Рассчитал»;

в графе 11 – фамилии лиц, подписавших документ;

в графе 12 – подписи лиц, фамилии которых указаны в графе 11. Подписи лиц, разработавших данный документ и ответственных за нормоконтроль, являются обязательными;

в графе 13 — дату подписания документа;

в графах 14 — 18 – графы таблицы изменений, которые заполняют в соответствии с требованиями ГОСТ 2.503–90;

Так как схемы выполняют без соблюдения масштаба, действительного пространственного расположения составных частей изделия (установки), а также на основании учебных целей курсового проектирования то обязательными к заполнению являются графы (1) – (2), (7) – (9), (11) – (13).

В соответствии с ГОСТ 2.201–80 устанавливают единую обезличенную классификационную систему обозначения изделий и их конструкторских документов. Обозначение изделия является одновременно обозначением его основного конструкторского документа (чертежа детали или спецификации).

Устанавливается следующая структура обозначения изделия и основного конструкторского документа:

Четырёхзначный буквенный код организации-разработчика назначается по кодификатору организаций-разработчиков. Для учебного заведения может быть составлен из начальных букв учебного заведения, в котором выполняется проект (технологическая схема). В рамках данного курсового проекта вместо четырёхзначного буквенного кода организации-разработчика следует отразить наименование структурного подразделения (кафедры) и название дисциплины. Например, обозначение графической части курсового проекта, выполненного на кафедре теплохладотехники (ТХТ) УО «МГУП» в рамках дисциплины «Процессы и аппараты пищевых производств» будет ТХТ ПАПП.

Код классификационной характеристики присваивают изделию и конструкторскому документу по классификатору изделий и конструкторских документов машиностроения и приборостроения (Классификатор ЕСКД).

Структура кода классификационной характеристики:

При классификации сборочных единиц по классификатору ЕСКД используют функциональный и конструктивный признаки. Код классификационной характеристики сборочной единицы определяют путем сопоставления признаков, использованных при классификации, с чертежом сборочной единицы.

Порядковый регистрационный номер присваивают по классификационной характеристике от 001 до 999. Обозначение технологической схемы (неосновного конструкторского документа) состоит из обозначения изделия и кода этого документа, установленного стандартами ЕСКД.

Для обозначения чертежей общего вида и технологических схем помимо классификационной характеристики изделий и конструкторских документов машиностроения и приборостроения (Классификатор ЕСКД) допускается применять предметную классификацию, имеющую достаточно широкое распространение в промышленности. Для чертежей курсового проекта это, как правило, группы цифр 00.00.000.

Первые две цифры структуры означают сборочные единицы, входящие в данное изделие (проектируемый аппарат). Последующая группа цифр и первая цифра группы 000 предназначены для обозначения сборочных единиц низшего порядка. Двумя цифрами последней группы обозначают детали.

За цифрами следует группа букв, характеризующих вид чертежа (ВО – чертеж общего вида, СБ – сборочный чертеж, Т3 – технологическая схема).

С учетом специфики графической части курсового проекта по дисциплине «Процессы и аппараты пищевых производств», предполагающей выполнение технологической схемы и чертежа общего вида без проработки сборочных единиц, первые две цифры структуры должны содержать двухзначный номер варианта согласно ведомости выдачи тем. Последняя цифра последней группы структуры обозначения документа должна соответствовать номеру листа графической части проекта.

Например, обозначение чертежа технологической схемы установки по варианту 13.2: ТХТ ПАПП 13.2.00.001 Т3, а чертежа общего вида аппарата по варианту 7.3: ТХТ ПАПП 07.3.00.002 ВО.
