Приложение п
(справочное)

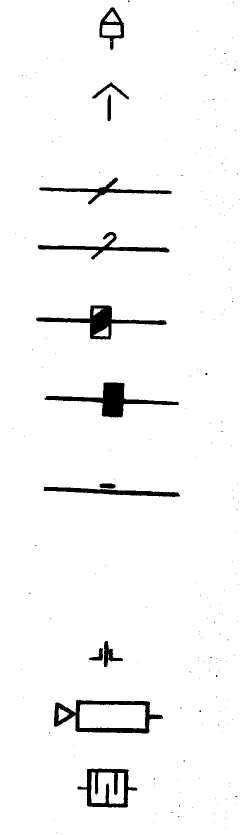

Опоры, зажимы и установочные устройства. Графические обозначения (ГОСТ 3.1107–81, извлечение)
Наименование |
Обозначение (вид спереди) |
||
1 |
Неподвижная |
|
|
2 |
Подвижная |
|
|
3 |
Плавающая |
|
|
4 |
Регулируемая |
|
|
Приложение р
(справочное)
Условные обозначения элементов санитарно-технических систем (ГОСТ 21.205–93, извлечение)
Наименование |
Обозначение |
||
1 |
Отверстие (решетка) для забора воздуха |
|
|
2 |
Отверстие (решетка) для выпуска воздуха |
|
|
3 |
Воздухораспределитель |
|
|
4 |
Местная вытяжка (отсос, укрытие) |
|
|
5 |
Дефлектор |
|
|
6 |
Зонт |
|
|
7 |
Заслонка (клапан) вентиляционная |
|
|
8 |
Шибер |
|
|
9 |
Клапан обратный вентиляционный |
|
|
10 |
Клапан огнезадерживающий вентиляционный |
|
|
11 |
Лючок для замеров параметров воздуха и (или) чистки воздуховодов |
|
|
12 |
Узел прохода вентиляционной шахты |
|
|
13 |
Камера вентиляционная приточная (кондиционер) |
|
|
14 |
Глушитель шума |
|
|
15 |

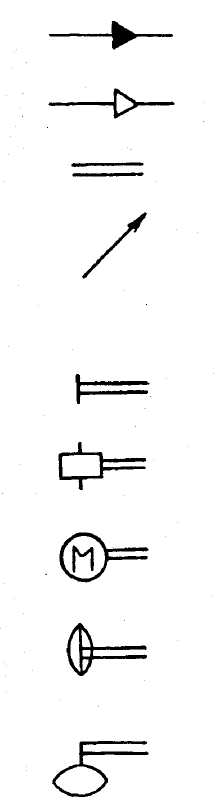

Направление потока жидкости |
|
|
16 |
Направление потока воздуха |
|
|
17 |
Линия механической связи |
|
|
18 |
Регулирование |
|
|
Продолжение приложения Р
19 |
Привод |
|
19.1 |
ручной |
|
19.2 |
электромагнитный |
|
19.3 |
электромашинный |
|
19.4 |
мембранный |
|
19.5 |
поплавковый |
|
Приложение с
(справочное)
Рекомендуемые условные обозначения некоторых устройств, отсутствующих в стандартах
Наименование |
Обозначение |
||
1 |

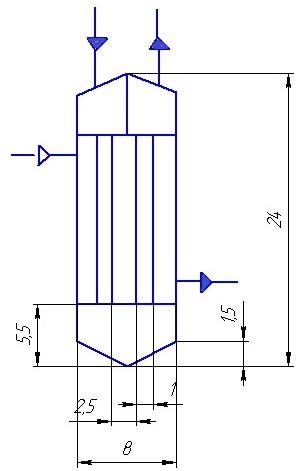

Аппарат теплообменный кожухотрубчатый многоходовой |
|
|
2 |
Огнепреградитель |
|
|
3 |

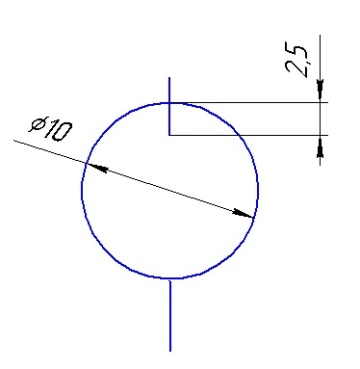

Смотровой фонарь |
|
|
Продолжение приложения С
4 |
Брызгоотделитель |
|
5 |

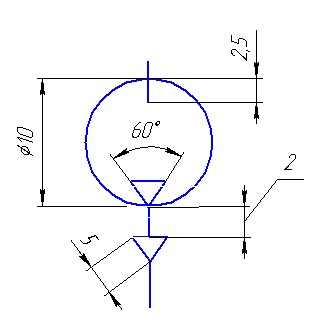

Вакуум-насос |
|
6 |

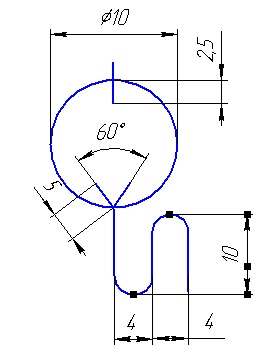

Закрытая сливная воронка с гидрозатвором |
|
