Приложение ж
(справочное)
Обозначения условные графические. Аппараты выпарные (ГОСТ 2.788–74, извлечение)
Наименование |
Обозначение |
||
1 |
Обечайки |
|
|
1.1 |
под атмосферным давлением |
|
|
1.2 |
с внутренним давлением выше атмосферного |
|
|
1.3 |
с внутренним давлением ниже атмосферного |
|
|
|
Примечание: В корпусах, если есть возможность, указать давление выше или ниже атмосферного только изменением формы днища, то обечайки показывают прямыми линиями |
|
|
2 |
Днища |
|
|
2.1 |
под атмосферным давлением |
|
|
2.2 |
с внутренним давлением выше атмосферного |
|
|
2.3 |
с внутренним давлением ниже атмосферного |
|
|
|

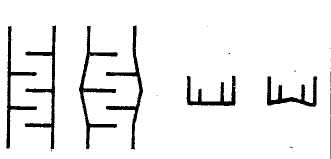

Примечание: к пп. 1 и 2. Допускается на поверхностях обечаек и днищ показывать перегородки, распределяющие потоки, например |
|
|
Продолжение приложения Ж
3 |
Корпусы аппаратов |
|
3.1 |
под атмосферным давлением |
|
3.2 |
с внутренним давлением выше атмосферного |
|
3.3 |
с внутренним давлением ниже атмосферного |
|
4 |
Корпусы пленочных выпарных аппаратов |
|
4.1 |
под атмосферным давлением |
|
4.2 |
с внутренним давлением выше атмосферного |
|
4.3 |
с внутренним давлением ниже атмосферного |
|
5 |
Аппараты выпарные. Общее обозначение |
|
Продолжение приложения Ж
6 |

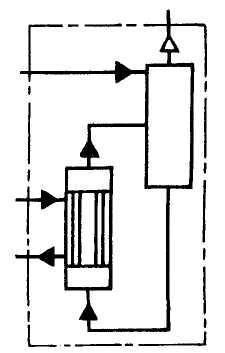

Аппараты выпарные с естественной циркуляцией |
|
6.1 |
с соосной тепловой камерой |
|
6.2 |
с выносной тепловой камерой |
|
7 |

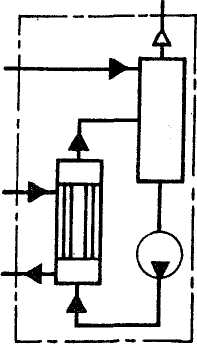

Аппараты выпарные с принудительной циркуляцией |
|
7.1 |
с соосной тепловой камерой |
|
7.2 |
с выносной тепловой камерой |
|
Продолжение приложения Ж
8 |
Аппараты выпарные пленочные |
|
8.1 |
со свободно падающей пленкой |
|
8.2 |
с восходящей пленкой |
|
8.3 |
роторные |
|
9 |
Аппарат выпарной с погруженным горением |
|
