Приложение д
(справочное)
Примеры обозначения тройника в зависимости от способа соединения с другими элементами трубопроводов (ГОСТ 2.784–96, извлечение)
Способ соединения |
|||
резьбовой |
фланцевый
|
эластичный
|
|
муфтовый |
штуцерный |
||
|
|
|
|
Приложение е
(справочное)
Обозначения условные графические. Арматура трубопроводная (обозначение арматуры общего назначения) (ГОСТ 2.785–70, извлечение)

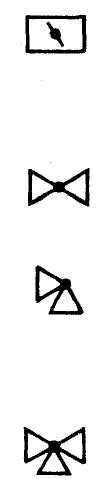

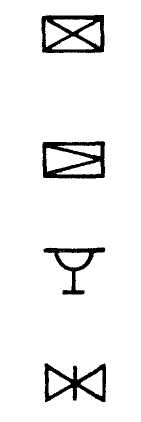

Наименование |
Обозначение |
|
1 |
Вентиль (клапан) запорный |
|
1.1 |
проходной |
|
1.2 |
угловой |
|
2 |
Вентиль (клапан) трехходовой |
|
3 |
Вентиль, клапан регулирующий |
|
3.1 |
проходной |
|
3.2 |
угловой |
|
4 |
Клапан обратный (клапан не возвратный) |
|
4.1 |
проходной |
|
4.2 |
угловой |
|
|
Примечание: Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному |
|
5 |
Клапан предохранительный: |
|
5.1 |
проходной |
|
5.2 |
угловой |
|
6 |
Клапан дроссельный |
|
7 |
Клапан редукционный |
|
|
Примечание: Вершина треугольника должна быть направлена в сторону повышенного давления |
|
Продолжение приложения Е
8 |
Клапан воздушный автоматический (вантуз) |
|
|
9 |
Задвижка |
|
|
10 |
Затвор поворотный |
|
|
11 |
Кран |
|
|
11.1 |
проходной |
|
|
11.2 |
угловой |
|
|
12 |
Кран трехходовой |
|
|
12.1 |
общее обозначение |
|
|
12.2 |
с Т-образной пробкой |
|
|
12.3 |
с L-образной пробкой |
|
|
13 |
Кран четырехходовой |
|
|
14 |
Кран концевой |

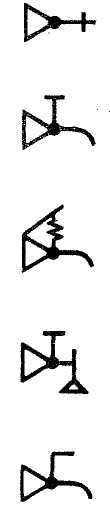

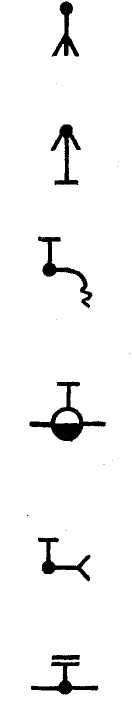

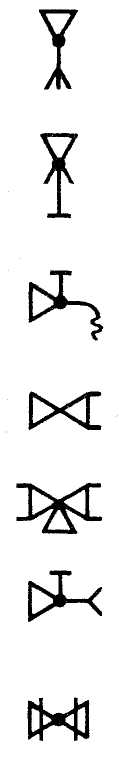

Полное |
Упрощенное |
14.1 |
общее обозначение |
|
|
14.2 |
водоразборный |
|
|
14.3 |
лабораторный |
|
|
14.4 |
пожарный (клапан пожарный): |
|
|
14.4.1 |
для присоединения одного шланга |
|
|
14.4.2 |
для присоединения двух шлангов |
|
|
15 |
Смеситель: общее обозначение |
|
|
