Приложение г
(справочное)

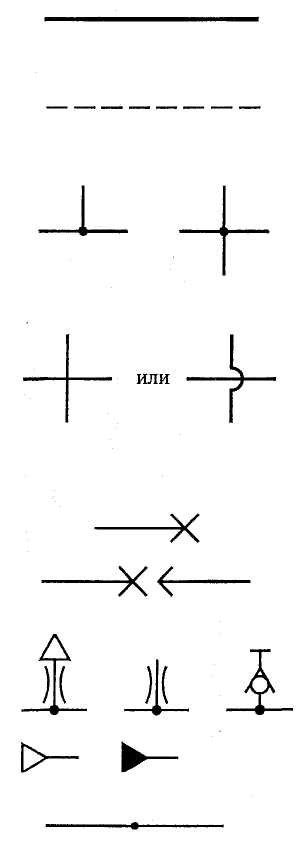

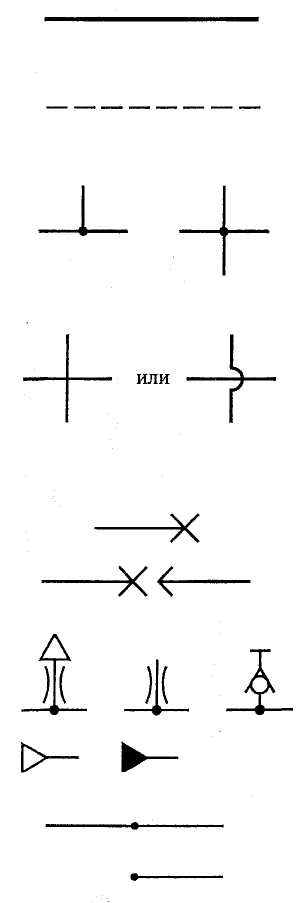

Обозначения условные графические. Элементы трубопроводов (ГОСТ 2.784–96, извлечение)
Наименование |
Обозначение |
|
1 |
Трубопровод |
|
1.1 |
линии всасывания, напора, слива |
|
1.2 |
линии управления, дренажа, выпуска воздуха, отвода конденсата |
|
2 |
Соединение трубопроводов |
|
3 |
Пересечение трубопроводов без соединения |
|
4 |
Место присоединения (для отбора энергии или измерительного прибора) |
|
4.1 |
несоединенное (закрыто) |
|
4.2 |
соединенное |
|
5 |
Трубопровод с вертикальным стояком |
|
6 |
Трубопровод гибкий, шланг |
|
7 |
Изолированный участок трубопровода |
|
8 |
Трубопровод в трубе (футляре) |
|
9 |
Трубопровод в сальнике |
|
Продолжение приложения Г
10 |
Соединение трубопроводов разъемное |
|
10.1 |
общее обозначение |
|
10.2 |
фланцевое |
|
10.3 |
штуцерное резьбовое |
|
10.4 |
муфтовое резьбовое |
|
10.5 |
муфтовое эластичное |
|
11 |
Поворотное соединение |
|
11.1 |
однолинейное |
|
11.2 |
трехлинейное |
|
12 |

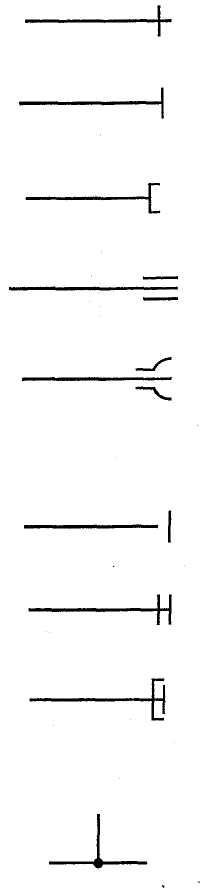

Конец трубопровода под разъемное соединение |
|
12.1 |
общее обозначение |
|
12.2 |
фланцевое |
|
12.3 |
штуцерное резьбовое |
|
12.4 |
муфтовое резьбовое |
|
12.5 |
муфтовое эластичное |
|
13 |
Конец трубопровода с заглушкой (пробкой) |
|
13.1 |
общее обозначение |
|
13.2 |
фланцевый |
|
13.3 |
резьбовой |
|
14 |
Детали соединений трубопроводов* |
|
14.1 |
тройник |
|
14.2 |
крестовина |
|
14.3 |
отвод (колено) |
|
Продолжение приложения Г
14.4 |
разветвитель, коллектор, гребенка |
|
15 |
Гидрозатвор (сифон)* |
|
16 |
Переход, патрубок переходный |
|
16.1 |
общее обозначение |
|
16.2 |
фланцевый |
|
16.3 |
штуцерный |
|
17 |
Быстроразъемное соединение без запорного элемента (соединен-ное или разъединенное) |
|
18 |
Быстроразъемное соединение с запорным элементом (соединен-ное и разъединенное) |
|

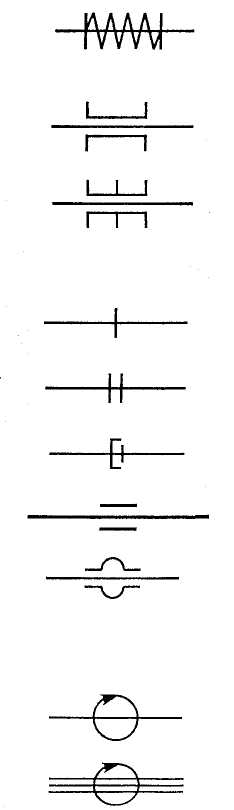

19 |
Компенсатор* |
|
19.1 |
общее обозначение |
|
19.2 |
П-образный |
|
19.3 |
лирообразный |
|
19.4 |
линзовый |
|
19.5 |
волнистый |
|
19.6 |
Z-образный |
|
19.7 |
сильфонный |
|
19.8 |
кольцеобразный |
|
19.9 |
телескопический |
|
20 |
Вставка* |
|
20.1 |
амортизационная |
|
Продолжение приложения Г
20.2 |
звукоизолирующая |
|
20.3 |
электроизолирующая |
|
21 |
Место сопротивления |
|
21.1 |
с расходом зависящим от вязкости рабочей среды |
|
21.2 |
с расходом не зависящим от вязкости рабочей среды (шайба дроссельная, сужающее устройство расходомерное, диафрагма) |
|
22 |
Опора трубопровода |
|
22.1 |
неподвижная |
|
22.2 |
подвижная (общее обозначение) |
|
22.3 |
шариковая |
|
22.4 |
направляющая |
|
22.5 |
скользящая |
|
22.6 |
катковая |
|
22.7 |
упругая |
|
23 |
Подвеска |
|
23.1 |
неподвижная |
|
23.2 |
направляющая |
|
23.3 |
упругая |
|

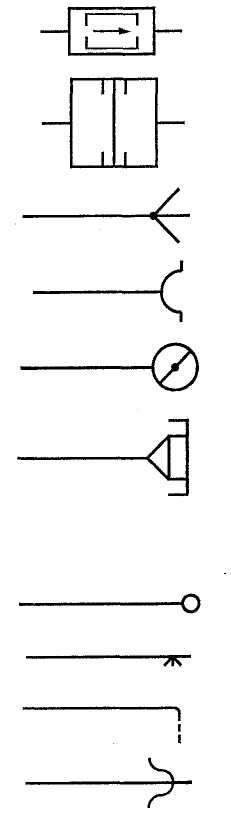

24 |
Гаситель гидравлического удара |
|
25 |
Мембрана прорыва |
|
26 |
Форсунка |
|
Продолжение приложения Г
27 |
Заборник воздуха из атмосферы |
|
28 |
Заборник воздуха от двигателя |
|
29 |
Присоединительное устройство к другим системам (испыта-тельным, промывочным машинам, кондиционерам рабочей среды и т.п.) |
|
30 |
Точка смазывания |
|
30.1 |
общее обозначение |
|
30.2 |
разбрызгиванием |
|
30.3 |
капельная |
|
30.4 |
смазочное сопло |
|
* – Обозначения элементов допускается изображать в соответствии с их действительной конфигурацией
Примечание – Соединения деталей соединений (14), компенсаторов (19) и вставок (20) с другими элементами трубопроводов изображают в соответствии с (10) приложения Г.
