Приложение в
(справочное)
Обозначения условные графические. Машины гидравлические
и пневматические (ГОСТ 2.782–96, извлечение)
а) Обозначения построенные по функциональным признакам
Наименование |
Обозначение |
|
1 |
Насос нерегулируемый |
|
1.1 |
с нереверсивным потоком |
|
1.2 |
с реверсивным потоком |
|
2 |
Насос регулируемый |
|
2.1 |
с нереверсивным потоком |
|
2.2 |
с реверсивным потоком |
|
3 |
Насос-дозатор |
|
4 |
Гидромотор нерегулируемый |
|
4.1 |
с нереверсивным потоком |
|
4.2 |
с реверсивным потоком |
|
5 |
Гидромотор регулируемый: с нереверсивным потоком, с неопределенным механизмом управления, наружным дренажом, одним направлением вращения и двумя концами вала |
|
Продолжение приложения В
6 |
Поворотный гидродвигатель |
|
7 |
Компрессор |
|
8 |
Пневмомотор нерегулируемый |
|
8.1 |
с нереверсивным потоком |
|
8.2 |
с реверсивным потоком |
|
9 |
Пневмомотор регулируемый |
|
9.1 |
с нереверсивным потоком |
|
9.2 |
с реверсивным потоком |
|
10 |
Поворотный пневмодвигатель |
|
11 |
Насос-мотор нерегулируемый |
|
11.1 |
с одним и тем же направлением потока |
|
11.2 |
с реверсивным направлением потока |
|
11.3 |
с любым направлением потока |
|
Продолжение приложения В
12 |
Насос-мотор регулируемый |
|
|
12.1 |
с одним и тем же направлением потока |
|
|
12.2 |
с реверсивным направлением потока |
|
|
13 |
Цилиндр одностороннего действия |
Детальное |
Упрощенное |
13.1 |
поршневой без указания способа возврата штока, пневматический |
|
|
13.2 |
поршневой с возвратом штока пружиной, пневматический |
|
|
13.3 |
поршневой с выдвижением штока пружиной, гидравлический |
|
|
13.4 |
плунжерный |
|
|
13.5 |
телескопический с односторон-ним выдвижением, пневматический |
|
|
13.6 |
телескопический с двухсторон-ним выдвижением |
|
|
14 |
Цилиндр двухстороннего действия |
|
|
14.1 |
с односторонним штоком, гидравлический |
|
|
14.2 |
с двухсторонним штоком, пневматический |
|
|
14.3 |
телескопический с односторонним выдвижением, гидравлический |
|
|
14.4 |

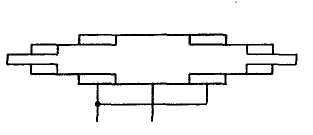

телескопический с двухсторонним выдвижением |
|
|
Продолжение приложения В
15 |
Цилиндр дифференциальный (отношение площадей поршня со стороны штоковой и нештоковой полостей имеет первостепенное значение) |
|
|
16 |
Цилиндр двухкамерный двухстороннего действия |
|
|
17 |
Цилиндр мембранный |
|
|
17.1 |
одностороннего действия |
|
|
17.2 |
двухстороннего действия |
|
|
18 |
Пневмогидравлический вытеснитель с разделителем |
|
|
18.1 |
поступательный |
|
|
18.2 |
вращательный |
|
|
б) Обозначения отражающие принцип действия
Наименование |
Обозначение |
||
1 |
Насос ручной |
|
|
2 |
Насос шестеренный |
|
|
3 |
Насос винтовой |
|
|
4 |
Насос пластинчатый |
|
|
Продолжение приложения В
5 |
Насос радиально-поршневой |
|
6 |
Насос аксиально-поршневой |
|
7 |
Насос кривошипный |
|
8 |
Насос лопастной центробежный |
|
9 |
Насос струйный |
|
9.1 |
общее обозначение |
|
9.2 |
с жидкостным внешним потоком |
|
9.3 |
с газовым внешним потоком |
|
10 |
Вентилятор |
|
10.1 |
центробежный |
|
10.2 |
осевой |
|
