Приложение а
(справочное)
Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721–74, извлечение)
Наименование |
Обозначение |
||
1 |
Поток жидкости (твердого вещества) |
|
|
1.1 |
в одном направлении (например, вправо) |
|
|
1.2 |
в обоих направлениях |
|
|
2 |
Поток газа (воздуха ) |
|
|
2.1 |
в одном направлении (например, вправо) |
|
|
2.2 |
в обоих направлениях |
|
|
3 |
Подвод жидкости под давлением (без указания источника питания) |
|
|
4 |
Слив жидкости из системы |
|
|
5 |
Подвод газа (воздуха) под давлением ( без указания источника питания) |
|
|
6 |
Выпуск газа (воздуха) атмосферу |
|
Приложение б
(справочное)
Условные графические обозначения кондиционеров рабочей среды, гидравлических и пневматических емкостей (ГОСТ 2.780–96, извлечение)
Наименование |
Обозначение |
||

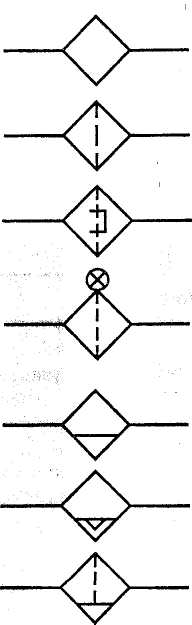

1 |
Конденсатор рабочей среды (общее обозначение) |
|
|
1.1 |
влагоотделитель с ручным отводом конденсата |
|
|
1.2 |
влагоотделитель с автоматическим отводом конденсата |
|
|
1.3 |
воздухоосушитель |
|
|
1.4 |
маслораспылитель |
|
|
1.5 |
увлажнитель |
|
|
1.6 |
подогреватель |
|
|
1.7 |
охладитель без указания линий подвода и отвода окружающей среды |
|
|
1.8 |
охладитель с указанием линий подвода и отвода охлаждающей среды |
|
|
1.9 |
охладитель и подогреватель |
|
|
1.10 |
конденсатоотводчик |
|
|

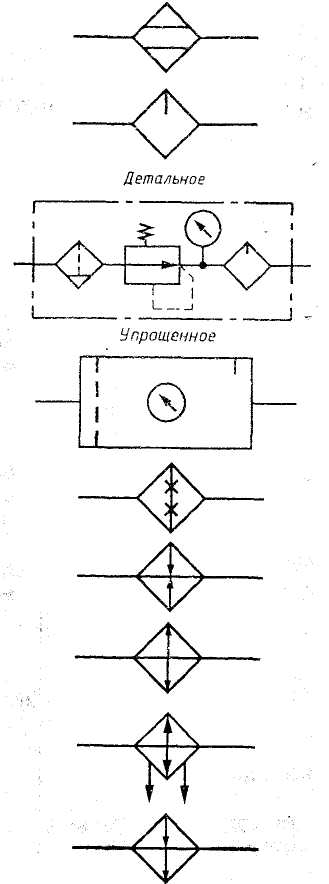

1.11 |
фильтр (общее обозначение) |
|
|
1.12 |
фильтр с магнитным сепаратором |
|
|
1.13 |
фильтр с индикатором загрязненности |
|
Продолжение приложения Б
1.14 |
фильтр-влагоотделитель с ручным отводом конденсата |
|

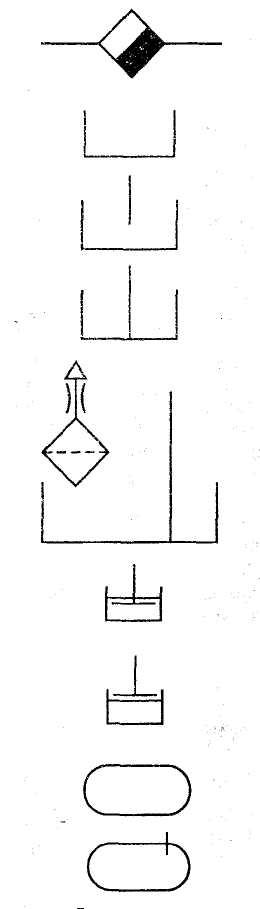

2 |
Гидробак |
|
2.1 |
под атмосферным давлением |
|
2.1.1 |
общее обозначение |
|
2.1.2 |
со сливным трубопроводом выше уровня рабочей жидкости |
|
2.1.3 |
со сливным трубопроводом ниже уровня рабочей жидкости |
|
2.1.4 |
со сливным трубопроводом ниже уровня рабочей жидкости с воздушным фильтром |
|
2.1.5 |
с мешалкой |
|
2.2 |
с давлением выше атмосферного |
|
2.2.1 |
общее обозначение |
|
2.2.2 |
со сливным трубопроводом выше уровня рабочей жидкости |
|
2.2.3 |
со сливным трубопроводом ниже уровня рабочей жидкости |
|
2.3 |
с давлением ниже атмосферного |
|
2.3.1 |
общее обозначение |
|
2.3.2 |
со сливным трубопроводом выше уровня рабочей жидкости |
|
2.3.3 |
со сливным трубопроводом ниже уровня рабочей жидкости |
|
|
Примечание: При необходимости указания объема заправки бака, дм3 (л), следует применять приведенное обозначение (например, бак с объемом заправки 5 дм3) |
|
Продолжение приложения Б

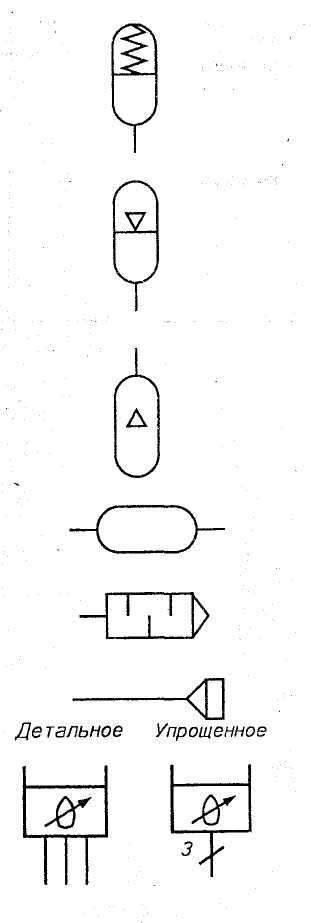

3 |
Аккумулятор гидравлический или пневматический (изображается только вертикально) |
|
3.1 |
гидравлический (без указания принципа действия) |
|
3.2 |
грузовой гидравлический |
|
3.3 |
пружинный гидравлический |
|
3.4 |
пневмогидравлический |
|
4 |
Вспомогательный газовый баллон (изображается только вертикально) |
|

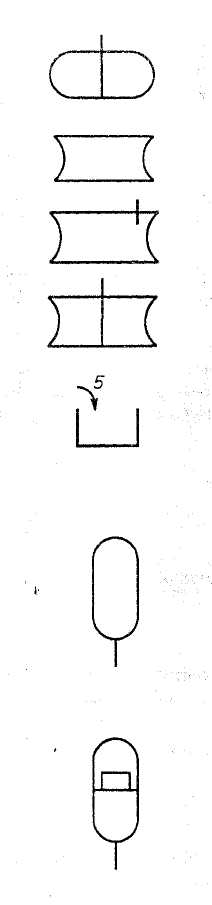

5 |
Ресивер |
|
6 |
Пневмоглушитель |
|
7 |
Заливная горловина, воронка, заправочный штуцер и т. п. |
|
