Наружная и внутренняя подвески.

Для устранения вибраций шкафа мотор - компрессор подвешивают на пружинах.

Существуют два типа подвески:

• наружная;

• внутренняя.

При наружной подвеске компрессор и двигатель жестко закрепляют в кожухе, а кожух подвешивают на раме на пружинах или опирают на них. Количество пружин в подвеске бывает от двух до четырех. Для того чтобы трубопроводы, соединенные с кожухом не ломались при его колебаниях, и в то же время не препятствовали работе пружин, их делают с компенсационными витками. Во многих агрегатах с наружной подвеской мотор - компрессора имеются болты, при помощи которых можно на время транспортировки агрегата (холодильника) жестко закрепить мотор-компрессор на раме. При установке холодильника на месте его эксплуатации болты отвинчивают.

При внутренней подвеске компрессор с двигателем подвешивают на пружинах внутри кожуха, а кожух жестко закрепляют на раме. В этом случае мотор-компрессор более компактен и все его наружные части жестко соединены друг с другом.

Достоинства наружной подвески:

• лучшие условия охлаждения обмоток статора благодаря хорошему тепловому контакту статора с кожухом. При внутренней подвеске условия охлаждения обмоток ухудшаются, так как статор не касается стенок кожуха, и тепло от обмоток передается кожуху через пары хладагента, имеющие относительно плохую теплопроводность;

• возможность устранения дефекта в случае нарушения крепления подвески и появления стука. При внутренней подвеске такая возможность исключается, и холодильный агрегат приходится подвергать сложному ремонту.

Достоинства внутренней подвески:

• меньший уровень шума работающего компрессора;

• вибрации почти не передаются на кожух.

В последние годы внутренняя подвеска мотор - компрессора нашла широкое применение. Основной недостаток ее — ухудшение охлаждения обмоток — компенсируют устройством температуростойкой изоляции обмоток, допускающей повышенный нагрев.

Отечественные герметичные компрессоры.

В бытовых отечественных холодильниках использовалось два типа герметичных компрессоров, выпускаемых нашей промышленностью: ДХ и ФХ. Продолжительное время во всех бытовых холодильниках устанавливали однотипный герметичный компрессор ДХ-1010 (по заводской индексации). Компрессор ДХ-1010 — одноцилиндровый, поршневой, непрямоточный, с кривошипно-шатунным механизмом и горизонтально расположенным валом, частота вращения вала 1500 об/мин. Подвеска мотор - компрессора наружная; в одних агрегатах кожух подвешен на четырех пружинах, в других опирается на две или три пружины.

С 1968 г. начали применять еще один герметичный мотор-компрессор ФГ-0,100 (LS-08В), существенно отличающийся от вышеописанного. Компрессор ФГ-0,100 – одноцилиндровый, непрямоточный с кулисным механизмом и вертикально расположенным валом. Частота вращения вала 3000 об/мин. Подвеска мотор - компрессора внутренняя в кожухе. Техническая характеристика компрессоров ДХ и ФГ приведена в табл. 2.

Параметры	Характеристики
	ДХ-1010	ДХ2-1010	ФГ-0,100	ФГ-0,225
Холодопроизводительность, Вт (ккал/ч)	165 (140)	140 (120)	116 (100)	145 (125)
Потребляемая мощность, Вт	180	160	135	150
Частота вращения вала, об/мин	1450	1450	2920	2920
Диаметр поршня, мм	16	14	14,2	14,2
Ход поршня, мм	16	14	14,2	14,2
Объем, описываемый поршнями, м3/ч (л/мин)	0,8 (13,3)	0,7 (11,6)	0,44 (7,3)	0,52 (8,6)
Масса масла, г	430	430	350	350
Масса компрессора, кг	14	14	9	9,5

При наружной подвеске компрессор (рис. 5) и статор электродвигателя помещены в общий цилиндрический кожух и стянуты винтами. Кожух закрыт с двух сторон крышками, приваренными к металлическому цилиндру. В одну из крышек (со стороны статора) впаяны проходные контакты, через которые подается напряжение электросети двигателю, а также штуцер (или трубка заполнения), через который холодильный агрегат заполняют смазочным маслом и хладоном.

Кожух компрессора подвешен к раме на пружинах. Пружинная подвеска компрессора устраняет вибрации шкафа холодильника, потому что как бы ни был уравновешен мотор-компрессор, в периоды пуска и особенно останова двигателя возникают большие колебания.

В одних холодильных агрегатах кожух подвешен на трех или четырех пружинах, в других опирается на две пружины, расположенные по направлению продольной оси кожуха.

Наружную подвеску кожуха обычно делают регулируемой, что позволяет устранить дребезжание и снизить шум при работе холодильника. В зависимости от конструкции наружной подвески во многих холодильниках применяют устройства, позволяющие при транспортировке жестко прикреплять кожух компрессора к раме.

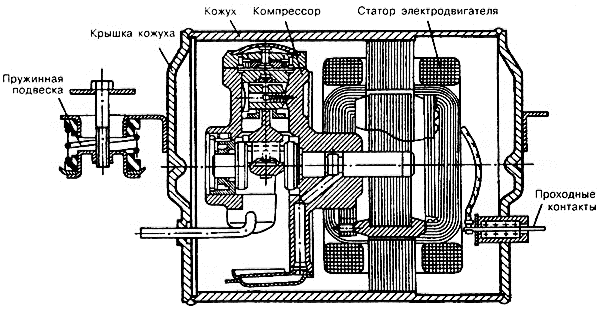

Рис. 5. Мотор-компрессор с наружной подвеской.

Основная часть компрессора типа ДХ с кривошипно-шатунным механизмом – корпус (рис. 6), отлитый из чугуна, на котором монтируют все остальные детали. В верхней части корпуса находится цилиндр, с одной стороны которого внизу расположены задний подшипник коленчатого вала, с другой — гнездо для переднего подшипника. Передний подшипник съемный, что дает возможность заменять коленчатый вал. Подшипник представляет собой чугунную втулку, которую вставляют в гнездо и закрепляют стопором и замочным кольцом. На коленчатый вал насажен ротор электродвигателя. К. верхнему торцу цилиндра четырьмя винтами привернута головка, собранная с клапанным устройством и глушителями.

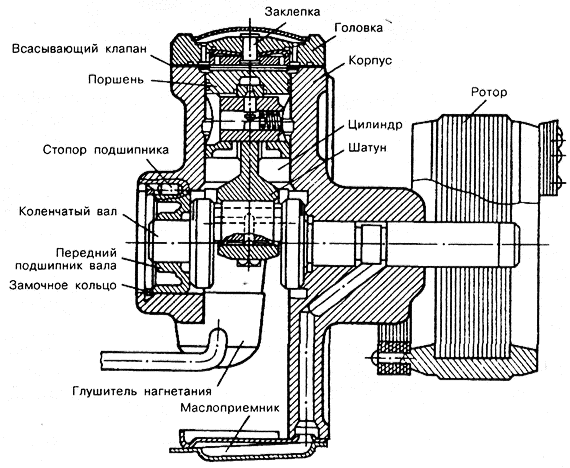

Рис. 6 Мотор-компрессор типа ДХ в сборе.

Наличие глушителей на стороне всасывания и нагнетания значительно снижает шум при работе компрессора. Глушитель всасывания состоит из двух, а глушитель нагнетания (рис. 6) — из четырех камер, отделенных друг от друга перегородками с небольшим отверстием в центре. В глушителе всасывания перегородка завальцована между отбортовками двух связанных между собой стальных штампованных стаканчиков. В глушителе нагнетания перегородками служат донышки штампованных конусных стаканчиков, вставленных друг в друга и спаянных между собой.

Пары хладона всасываются из кожуха в глушитель через две трубки. Это дает возможность уменьшить проходное сечение каждой трубки (сохраняя необходимое общее проходное сечение), что также способствует снижению шума.

Всасывающие и нагнетательная трубки, а также глушители спаяны с корпусом головки цилиндра медью. Такая пайка обеспечивает получение чистых поверхностей без коррозии и загрязнения флюсом.

Поршень компрессора стальной с двумя уплотняющими канавками. Шатун изготовлен из чугуна. Нижняя головка разъемная, без вкладышей. Крышку нижней головки закрепляют двумя болтами. К верхней головке крепят поршневой палец.

Палец крепят при помощи стопора, который частично входит в отверстие верхней головки шатуна. Стопор опирается противоположным концом на клин, находящийся в торцовом отверстии пальца и поджимаемый все время пружиной. Такое устройство крепления пальца обеспечивает надежное соединение и бесшумность при работе.

Коленчатый вал стальной, двухопорный. На задней коренной шейке имеется эксцентрическая выточка, к которой при помощи пружины прижимается плунжер.

Эксцентрическая выточка служит ротором, а плунжер — лопаткой масляного насоса, при помощи которого осуществляется смазка трущихся деталей компрессора.

Вал компрессора приводится во вращение электродвигателем, ротор которого непосредственно напрессован на конец задней коренной шейки.
