а) Б) в) s)
Рис

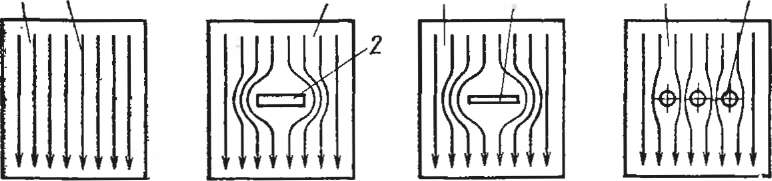

5.30. Влияние формы и размера отверстий
в экране на ток, наводимый в нем магнитным
полем
Рис.
5.31. Разъемные контактные соединения,
применяемые в электромагнитных экранах
\
^чЧЧЧЧуО
кЧЧЧЧЧЧЧ^
1
2. Z
1
<
>
8)1 Наведенные токи 1 13 14

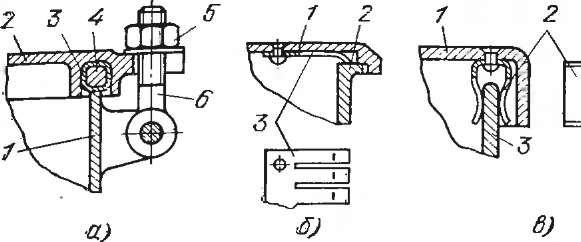

Контакт между корпусом 2 (рис. 5.31,6) и крышкой 1 происходит с помощью плоской контактной пружины 3, закрепленной и опаянной на крышке 1, которая контактирует по торцу корпуса 2. Контакт «ножевого» типа, состоящий из бронзовой пружины 2 (рис. 5.31,в) и имеющий плотный контакт с крышкой 1 и корпусом 3, обеспечивает хорошее экранирование между крышкой 1 и корпусом 3. Контакт между крышкой 1 (рис. 5.31,г) и корпусом 2 производится изогнутой пружин-ой 3, контактирующей по внутренней поверхности корпуса 2. Пружина крепится и опаивается на крышке 1.
5.5. Элементы коммутации
В любом радиоаппарате находят широкое применение различные элементы коммутации, которые разделяются на электрический монтаж и элементы электрических соединений. Электрический монтаж по виду используемых проводников можно разделить на плоский (печатные платы, ленточные провода) и объемный (жгуты, провода, кабель). Все электрические соединения можно разделить на два вида: неразъемные, выполняемые сваркой, пайкой, накруткой и т. д., и разъемные, к которым относятся различные типы разъемов.

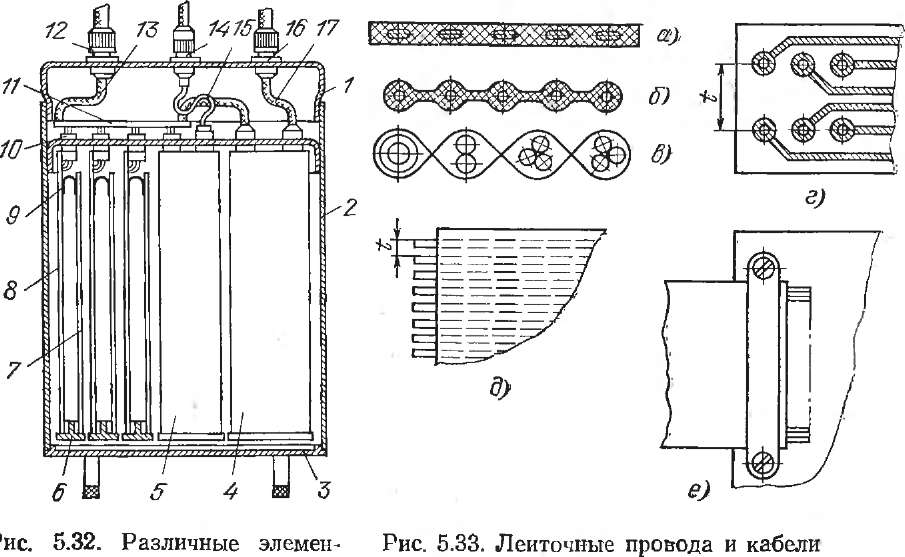

Пример применения различных элементов коммутации показан иа рис. 5.32. В блоке, состоящем из корпуса 2, задней 1 и передней 3 панелей, в котором установлены вторичный источник питания 4, высокочастотный субблок 5 и ячейки 6, применяются следующие элементы коммутации: в ячейках 6 располагаются печатные платы 7 и 8, электрический монтаж между которыми осуществляется ленточными проводами 9; сами ячейки 6 своим разъемом вставляются в ответную часть разъема 10, который впаивается в коммутационную печатную плату 11\ электрический монтаж с платы 11 и с источника питания 4 на внешние разъемы 12 и 1€ ведется объемными кабелями 13 и 17; узел 6, имеющий низко- и высокочастотные разъемы, вставляется в ответные части разъемов. При этом низкочастотный разъем впаивается в плату 11, а высокочастотный кабелем 15 подключается к внешнему разъему 14.
Основные нормы, требования и рекомендации по конструированию печатных плат, габариты и способы крепления их в составе ячеек или блоков приведены в гл. 3, 6 и 7.
Ленточные провода и кабели. Ленточные провода и кабели находят широкое применение во всех видах РЭА. Они примени
-
ты
коммутации блока
готся для электрического монтажа между панелями, рамами, ячейками и другими устройствами. Применение ленточных проводов и кабелей снижает трудоемкость сборочных и монтажных операций, повышает надежность и снижает массу и объем РЭА, позволяет осуществлять монтаж в трех плоскостях за счет изгиба и скручивания.
Ленточные провода и кабели бывают опрессованные, тканые и печатные. В ленточных проводах с пленочной изоляцией в качестве жилы применяются сплющенная медная проволока (рис. 5.33,а). Для изоляции применяется полнимидо-фторопластовая пленка. Такие провода имеют 2; 4; 10; 20 и 30 жил. В ленточных проводах из полиэтилена и поливннилхлоридного пластика применяется круглая медная проволока (рис. 5.33,6). В таких проводах бывает 4; 12; 15; 18; 20 и 22 жил. Тканые кабели состоят из круглых проводников в изоляции, которые переплетаются капроновыми нитками. Такой способ изготовления плоских кабелей позволяет соединять в единую' конструкцию проводники разного сечения и с различной изоляцией (рис. 5.33,в). В тканых кабелях можно использовать витые проводники.
Ленточные печатные кабели изготавливают на основе тонкого фольгиро- ванного диэлектрика. Они обычно оканчиваются металлизированными контактными площадками с отверстиями (рис. 5.33,г) или контактными лепестками (рис. 5.33,5). Такие кабели бывают с открытой (рис. 5.33,г) или закрытой (рис. 5.33,5) печатью. Шаг t расположения контактных площадок или лепестков должен быть кратен шагу координатной сетки —1,25 мм.
Жилы опрессовапных проводов и тканых кабелей обычно вставляют в металлизированные отверстия или накручивают на штырьки печатных плат и опаивают. Печатные кабели, имеющие металлизированные площадки, своими от- варстиями надевают на штырьки и опаивают. Печатные кабелн контактными лепестками кладут на контактные площадки печатных плат внакладку и при- наивают. Опрессоваиные провода и печатные кабели всегда крепят к печатным платам планками или прижимными скобами (рис. 5.33,е) винтами.
Объемный монтаж. Все электрические провода, т. е. провода,
предназначенные для передачи электрической энергии, называют кабельными изделиями. Они выпускаются промышленностью в широком ассортименте. Для электромонтажа РЭА используются гибкие монтажные провода и кабели, выполненные из тонких медных луженых проводников, скрученных между собой в одну жилу. Жилы имеют одно- или многослойную изоляцию. Отдельные жилы или все жилы кабеля могут быть экранированы.
Близко расположенные провода при укладке объединяют в один жгут. Прокладка проводов в жгутах значительно упрощает выполнение электрического монтажа. Монтажный провод крепят в местах, прокладки так, чтобы он не был натянут. На каждом припаиваемом конце провода необходимо преду®матривать запас длины для выполнения не менее двух перепаек.
Переход монтажных проводов или жгутов с неподвижных плоскостей на подвижные блоки осуществляется петлей из гибких проводников, длина которой определяется размерами перемещения блока. Такие монтажные переходы лучше работают на кручение, чем на изгиб. Для повышения надежности монтажные провода и жгуты крепят к НК скобами, привязывают нитками или ставят на мастику. В отверстия для прохода монтажа устанавливают резиновые втулки, острые углы и ребра защищают упругими прокладками.
Неразъемные электрические соединения. Неразъемные соединения делятся на постоянные, выполняемые сваркой, полупостоянные — пайкой, накруткой и обжимкой, и временные — типа «лепесток — винт»». Сварка проводников между собой или проводников с лепестками является самым надежным электрическим соединением; пайка проводников — самым распространенным видом электрических соединений. Монтаж накруткой производят оголенным проводом с определенным натягом, что обеспечивает хороший электрический контакт и стабильность его во времени. Надежность соединения накруткой в 10 раз превосходит надежность паяных соединений. Монтаж обжимкой является одним из методов механического контактирования, когда пружинный захват прижимает жесткий или многожильный провод к контактному штырю с такой силой, что образуется вакуум — плотное соединение.
Электрические соединения типа «лепесток ■— винт» показаны на рис. 5.28. Для электрического соединения монтажных проводов с коммутационными платами и отдельными элементами применяют монтажные стойки и соединительные платы.

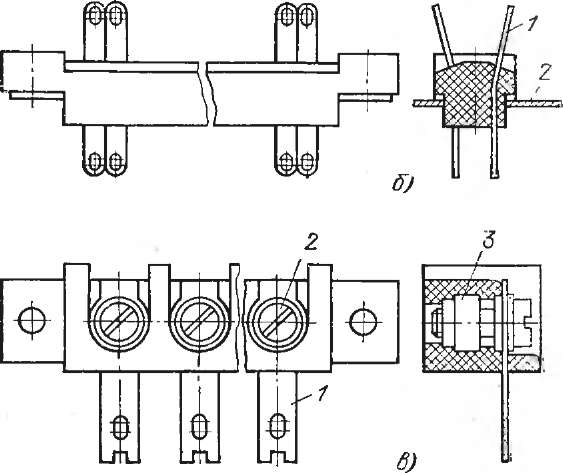

Монтажные стойки с двумя изолированными лепестками показаны иа рис. S-34,o и е. Стойка с одним лепестком, которые можно набирать в пакет по высоте, показана на рис. 5.34,6.
Соединительная плата с лепестками 1, прикрепленными на плоскость 2, показана на рис. 5.35,о. Плата, лепестки 1 который проходят в окно панели 2, показана на рис. 5.35,6. К лепестку 1 '(рис. 5.35,в) с одной стороны провод припаивается, а с другой — привертывается лепесток винтом 2 во втулку 3.
Разъемные электрические соединения. Контактные разъемные соединители (или просто разъемы) применяются для быстрой замены ячеек, блоков и других устройств при наладке и эксплуатации. Электрическое соединение в разъеме осуществляется за счет холодного контактирования пары штырь — гнездо. Разъем состоит из двух деталей: вилки и розетки.
Все разъемы, применяемые в РЭА, можно разделить на три группы: внутриблочные, служащие для соединения устройств внутри блока; блочные, необходимые для соединения блоков в стойках; внешние — для подключения внешних кабелей. Внутриблочные разъемы бывают для объемного и печатного монтажа.
/ 2
-Ф
а)
Рис.
5.35. Соединительные платы
Рис.
5.34. Монтажные стойки
г4*1 |
■ч |
|
|
|||
|
|
/ |
|
а-А
lXJ
В-В
Паять
в)
Паять
jБ
if
ф Б±
Ю
в)
а)
(рис. 5.36,в); для припайки контактов внакладку с двух сторон печатной платы (рис. 5.36,г); в качестве вилки используется печатная плата толщиной 1,5 мм с печатными проводниками определенного вида (рис. 5.36,5). Для таких разъемов шаг контактов должен быть равен или кратен шагу координатной сетки — 1,25 мм.
Блочные разъемы применяются для электрического сопряжения блоков при ,вдвигании их в стойки или монтажные устройства. Примером такого разъема является разъем типа РПКМ, применяемый в самолетной РЭА. В нем могут устанавливаться низковольтные, высоковольтные и высокочастотные контактные пары. Для обеспечения точного сопряжения штырей с гнездами во внутри- блочных и блочных разъемах предусматриваются направляющие штыри или осуществляется точное сопряжение по контуру разъема. В качестве внешних разъемов обычно используют цилиндрические разъемы типа ШР, 2РМ, 2РМД, PC и др. Такие разъемы состоят из блочной и кабельной частей. Блочные части бывают как герметизированные, так и негерметизированные, кабельные части — как прямые, так и угловые.
