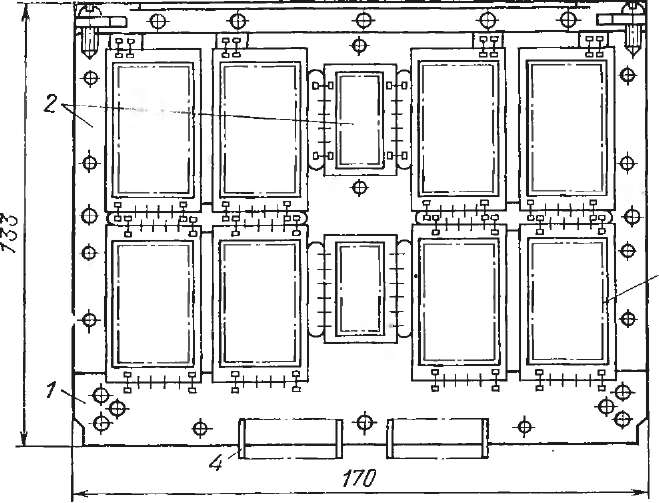

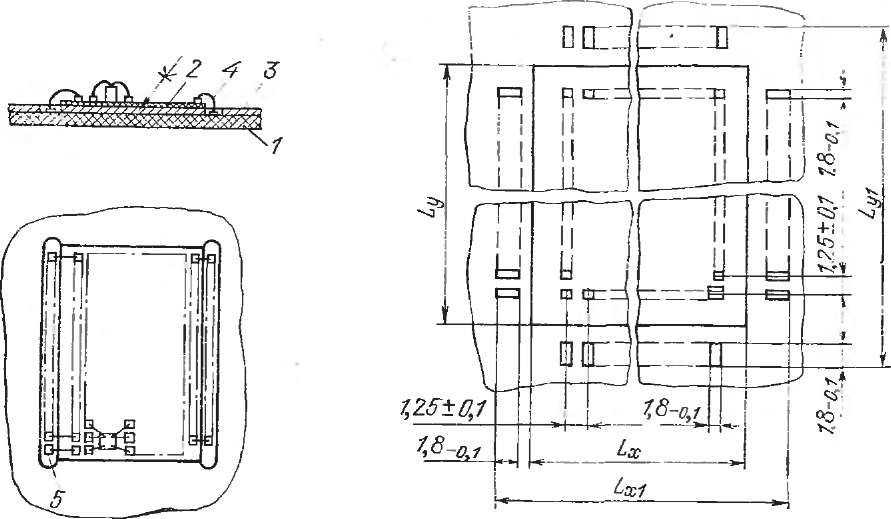

Рис. 4.3. Установка бескорпус- Рис. 4.4. Разметка посадочных мест под

Ной мсб на металлическое осно- бескорпусные мсб вание:

1 и 2 — платы; 3 — основание металли­ческое; 4 — проводник; 5 — контактная площадка

ние двусторонних печатных плат с односторонней установкой бес­корпусных МСБ и многослойных печатных плат (МОП) с двусто­ронней установкой бескорпусных микросборок при числе слоев не менее четырех (для ручного метода проектирования), приведены в табл. 4.2. Рекомендуемые шаги даны для случая, когда выход­ные контакты бескорпусных МСБ располагаются с двух сторон подложки МСБ.

Таблица 4.1. Шаги установки бескорпусных микросборок на печатные платы ячеек

Шаг установ­ки бескорпус­ной мнкро- сборки по осям, мм

30X16

24x30

32X20

48X30

Размеры пленочной платы бескорпусной МСБ, мм

16X20 16X15 16X7,

5

У

36,25

36,25

27,5

23,75

27,5

22,5

15,5

+

+

+

+

+

+

+

31,2

5

Примечания: I. Знак плюс ( + ) соответствует рекомендуемым шагам установки. 2. Знак минус (—) соответствует нерекомендуемым шагам

Таблица 4.2. Шаги установки бескорпусных МСБ в зависимости от среднего числа задействованных выводов Размеры пле­ночной платы бескорпусной мнкросборки, мм	Среднее чи­сло задейст­вованных вы­водов в од­ной бескор­пусной мнк- росборке, мм, не более	Шаг установ­ки бескорпус­ной микро­сборки ПО осям, мм		Размеры пле­ночной платы бескорпусиой микросборки, мм	Среднее чи­сло задейст­вованных вы­водов в ОД­НОЙ бескор­пусной мнк- росборке, мм. не более	Шаг установ­ки бескорпуо ной мнкро­сборки по осям, мм
		X	У			X	У
48x30	70	48,75	36,25	16X20	22	17,5	27,5
24X30	34	25	36,25	16X15	22	17,5	22,5
32X20	46	33,75	27,5	16X7,5	22	17,5	15,5
30x16	44	31,25	23,75	36X24	54	37,5	31,25

Таблица 4.4. Краевое поле xi(x2) на печатной плате при установке бескорпусных МСБ Элемент электриче­ского соединения	Краевое поле у 1 на пле­ночной плате бескорпус­ной МСБ, мм
ГРППЗ на 14, 36,
46 и 58 контактов	17,5
ГРППЗ на 24 кон­
такта	15
ГРПМ1-ШУ на 31,
45, 51 и 90 кон­
тактов	22,5
ГРМП1-ШУ на
122 контакта	25
ГРПМ1-ГУ	25
ГРПМ9-У	20
ГРПМ9-М	17,5
ГРППМ5	17,5
ГРППМ7	30
ГРППМ8	30
ГРППМЛО	22,5
ГРППМ26	17,5
СНП34 на 135 кон­	15
тактов
Кабель гибкий пе­
чатный	25
Кабель тканый и
опрессованный	25
Жгут объемный	35

На рис. 4.4 представлена разметка посадочных мест под бес­корпусные 1МСБ. По аналогии с ячейками, выполненными с при­менением корпусных элементов, введем понятие размеров крае­вых полей на печатной плате. Под размерами краевых полей Xi, ^х2, Ц\ и г/₂ понимаются расстояния от края печатной платы по осям X и Y до первого ряда кон­тактных площадок для внешних вы­водов бескорпусных МСБ. Краевое поле г/₂ для всех типоразмеров пле­ночных плат (подложек) бескорпус­ных МСБ составляет 12,5 мм при применении контрольных колодок с запайкой штырей в металлизирован­ные отверстия или с использовани­ем печатных контактных площадок и 10 мм при применении в качестве эле­ментов контроля одиночных пистонов и контактов.

Таблица 4.3. Краевые поля xi(xz) на печатной плате при установке бескорпусных МСБ Размеры пленочной платы бес­корпусной микро­сборки, мм							X, (xs)
	а		Эскиз установки бес­корпусной микро- сборкн на печатной					. Толщина печатной платы, мм
							до I		до 2
48X30 24X30 32X29 30X16 16X20	1 1 1 0,8 1					1,75	2,5		5
						И—,
16X15 16X7,5 36X24	1 1 0,8				\

Минимальные технологические размеры краевых полей печат­ных плат при установке бескорпусных МСБ, округленных до зна­чений, кратных 2,5 мм, без учета трассировки печатных проводни­ков, приведены в табл. 4.3 и 4.4. При механизированной сборке ячеек на печатных платах предусматриваются краевые поля ши­риной не менее 5 мм. На рис. 4.5 — 4.8 представлены типовые

21,5 ,

Граница г монтажа!

Граница монтажа

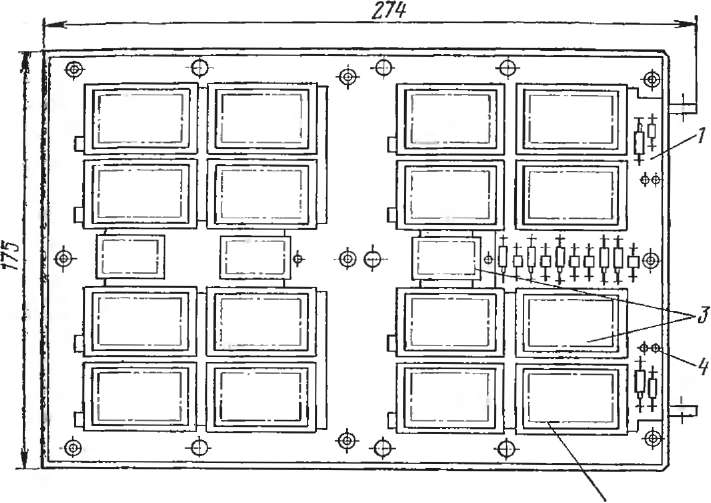

Рис. 4.5. Ячейка герметичного блока разъемной конструкции:

1 — плата печатная; 2 — мнкросборка бескорпусная; 3 — шина металлическая; 4 — контакт электрического соединителя

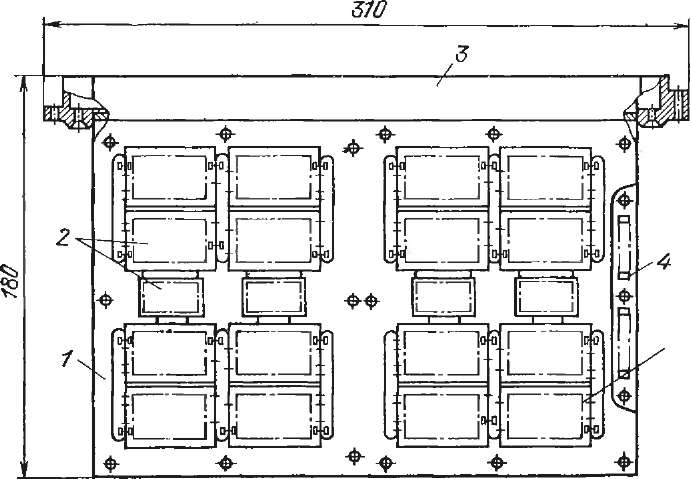

Рис. 4.6. Ячейка герметичного блока книжной конструкции:

1 — основание металлическое; 2 — микросборка бескорпусная; 3 — воздуховод; 4 — контакт электрический; 5 — плата печатная

22

Г L

Г

г

Граница ^L монтажа г

ч

г

L

Рис. 4.7. Ячейка герметичного блока книжной конструкции с рамой: / — плата печатная; 2 — шина металлическая; 3 — микросборка бескорпусная; 4— контакт

Граница монтаже^

Граница монтажа

конструкции ячеек герметичных блоков разъемного и книжных вариантов конструкции.

Ячейка, приведенная на рис. 4.5, состоит из металлических шии, к которым пустотелыми заклепками прикрепляется печатная плата. Бескорпусные МСБ непосредственно установлены на металлические шины с двух стоион печатно

й

± I I	± lb ! !
I i	i i

ч-

Граница монтажа\

fc!

Рис. 4.8. Ячейка герметичного блока книжной конструкции:

t — плата печатная; 2— шина металлическая; 3 — микросборка

! I	[ 1
I i	I I

m i i	-I — I I I III ;—
! I I I	f l LJ Чг£—

платы. К торцу одной из сторон печатной платы через металлические шины крепится прижимная планка, имеющая приливы для крепления ячейки в блоке с помощью невыпадающих винтов. С противоположной стороны установлены контакты с помощью развальцовки и пайки в отверстия печатной платы, пред­назначенные для электрического соединения ячейки с объединительной печатной платой блока.

Для отвода тепла от ячейки прижимная планка имеет хороший тепловой контакт с металлическими шинами ячейки. Ячейка, приведенная иа рис. 4.6, со­стоит из П-образного металлического основания, к которому с помощью сварки присоединен воздуховод прямоугольной формы. Воздуховод имеет приливы для крепления и шарнирного соединения ячеек в блоке. Печатная плата ячейки крепится к основанию пустотелыми заклепками. Бескорпусные МСБ непосред­ственно установлены на основании с двух сторон. Электрическое соединение ячей ­ки с объединительной печатной платой блока выполнено с помощью гибкого печатного кабеля. Для отвода тепла от ячейки основание обладает хорошим тепловым контактом по всей длине с воздуховодом.

Ячейка, приведенная на рис. 4.7, состоит из литой рамы, к которой пусто­телыми заклепками крепится печатная плата с установленными на ней с двух сторон металлическими шинами.

Бескорпусные микросборки помещают непосредственно на металлические шины. На раме предусмотрены приливы для шарнирного соединения ячеек в блоке. Для крепления ячейки в блоке сделаны переходные втулки, через кото­рые проходят крепежные винты. Электрическое соединение с объединительной печатной платой блока выполнено с помощью гибкого печатного кабеля. Для отвода тепла от ячейки рама обладает хорошим тепловым контактом с шинами ячейки.

Ячейка, приведенная на рис. 4.8, состоит из печатной платы с бескорпус­ными МСБ, установленными с двух ее сторон на индивидуальные металлические шины. Ячейки имеют петли для шарнирного соединения ячеек в блоке. На пе­чатной плате предусмотрены отверстия для крепления ячейки в блоке с по­мощью винтов. Электрическое соединение ячейки выполнено с помощью объем­ных проводов, которые для предохранения от слома прошиваются через два ря­да неметаллнзированных отверстий, находящихся на печатной плате.

На рис. 4.9 приведена конструкция герметичной ячейки с эле­ментами коммутации и бескорпусными МСБ. Конструкция состо­ит из прямоугольного корпуса, на дно которого наклеена пленка или установлена коммутационная плата. В отверстия на задней стороне корпуса пластмассой запрессованы два гибких кабеля из фольгированного полиимида, на котором методом химического травления сформированы соединительные проводники и контакт­ные площадки. В контактных площадках закрепляются выводы электрического соединителя СНП34. Гибкий кабель помещен между двумя пластмассовыми прокладками, надетыми на выво­ды электрического соединителя. Сверху корпус закрыт крышкой, которая пайкой герметизируется с корпусом ячейки. По бокам корпуса находятся приливы, используемые для установки ячейки в. стандартные направляющие БНК2; ячейки крепят винтами. На нижней стороне корпуса ячейки есть углубление для установ-
