5.7. Светотеневая пластика

Наибольшую вьіразительность изображению придают спосо­би теневой пластики, когда формьі рельефа как бьі покрьіваютея тенями. Один из таких приемов — теневьіе штрихи — бьіл расемот­

рен вьіше (см. разд. 5.3). Позднее на смену ему пришел более про-стой способ отмивки, т.е. создание полутонового изображения при заданном освещении местности. Наибольшую вьіразительность и обьемность дают способи светотеневой пластики, которая обеспе-чивает плавньїй переход от светлого к темному. Черная (серая) или коричневая акварельная краска наносится на затененньїе скло-ньі и размьівается кистью так, чтобьі на крутьіх склонах тени ле­жали гуще, а пологие — вьіглядели светлее. В картографии исполь-зуются три варианта отмьівки:

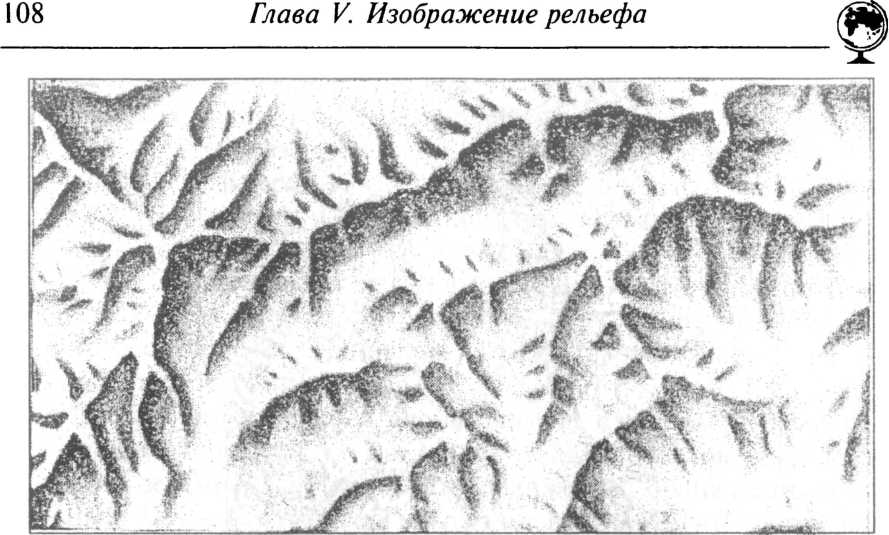

• отмьівка при боковом (косом) освещении, чаще всего при се­веро-западном, когда свет падает как бьі из левого верхнего угла картьі, освещая западньїе и северо-западньїе склоньї и затеняя восточньїе и юго-восточньїе (рис. 5.8);

• отмивка при отвесном (зенитальном) освещении, при кото-ром свет падает сверху, и вершини гор оказиваются осве-щенннми, а пониження — затененньши;

• отмивка при комбинированном освещении, сочетающая зф-фектн бокового и отвесного освещения, она при годна для нанесення теней на склоньї любой ориентировки, зтот худо-жественний прием дает наилучший пластический зффект.

Отмивка используется как основной способ изображения ре­льефа на некоторнх мелкомасштабньїх общегеографических кар­

тах, но чаще легкую серую отмьівку наносят в дополнение к гори­зонталям и многоцветной гипсометрической окраске. Зтим обес-печиваются максимальная пластичность и вьісокие зстетические качества изображения.

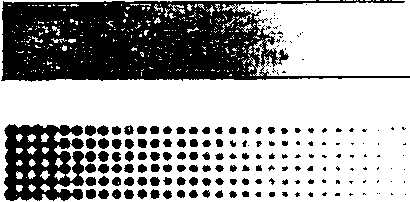

Долгое время пластический зффект отмьівки в решающей сте-пени зависел от художественньїх навьїков картографа, внполне-ние отмьівки рассматривалось как искусство. Но оказалось, что зтот художественньїй прием легко поддается автоматизации. Ана-литическая (автоматическая) отмьівка вьіполняется на основе подробной цифровой модели рельефа. Для всех злементарньїх квад­ратних ячеек автоматически рассчитьіваются угльї наклона, и в соответствии с ними наносится растр — точки разной величини, дающие в совокупности зффект тени. Таким образом, совокуп-ность растрових точек создает впечатление полутонового изобра­жения (рис. 5.9). Аналитическая отмнвка широко используется при компьютерном картографировании, она обладает високими ху-дожественннми качествами и точностью.

В последние годи аналитическую отмнвку иногда получают на основе космических радиолокационннх сьемок бокового обзора. Радиолокация наклонннм лучом прекрасно подчеркивает тенями все неровности местности, особенно при сильнопересеченном ре­льєфе. Космические снимки с тенями используют для создания фотокарт.

К приемам теневой пластики относится также фоторельеф. Для зтого вначале изготовляется пластиковая или гипсовая модель ре­льефа местности, которая затем фотографируется при боковом освещении. На снимке получается вполне натуральное распреде-ление теней, оно и воспроизводится при печати карти. Часто фоторельеф используют в атласах как подложку к тематическим картам.
