4.4. Графические переменньїе

Количество и разнообразие знаков, применяемьіх при созда-нии карт, практически бесконечно. Однако все они состоят из не-большого числа графических переменньїх подобно тому, как все многообразие существующих мелодий состоит всего из шести нот.

Графические переменньїе — злементарньїе графические сред-ства, используемьіе для построения картографических знаков и знаковьіх систем. Зто форма, размер, ориентировка, цвет, насьі-щенность цвета (светлота) и внутренняя структура знака (рис. 4.3).

Значки

11

Представление о графических переменньїх разработал в 1960-х гг. французский семиолог и картограф Ж. Бертен применительно к статичньїм бумажньїм картам. Если же иметь в виду компьютерньїе картографические анимации, то следует добавить динамические графические переменньїе (см. разд. 4.18).

Создавая знаки для любой картьі, картограф может свобод но сочетать любьіе графические переменньїе. Законьї картографичес-кой семиотики и художественньїй вкус автора картьі позволяют подбирать самьіе разньїе етили и сочетания, конструировать яр-кие, хорошо различимьіе и запоминающиеся знаки. Но в то же время такая свобода вьібора осложняет унификацию и стандарти-зацию условньїх обозначений, а зто — очень важная проблема в картографии. Например, населенньїе пунктьі можно обозначать кружками разного цвета и размера, квадратиками, звездочками, стилизованньїми рисунками домиков или какими-либо иньїми значками. Если математические или химические символьї понят­ий специалистам без пояснений, то всякая карта должна сопро-вождаться легендой, разьясняющей значение каждого знака.

В настоящее время стандартньїе условньїе обозначения приня-тьі и официально закрепленьї лишь для топографических, морс-ких и азронавигационньїх карт. В тематической картографии уни-фицированньїе системьі цветов и индексов применяют только на геологических и отчасти на почвенньїх картах, делаютея попьітки разработать унифицированньїе легендьі геоморфологических карт.

Конечно, не следует думать, что в вьіборе графических пере­менньїх царит полньїй произвол. Есть установившиеся правила, определяемьіе особенностями локализации и распространения яв­леним, принципами взаимного сочетания знаков, картографичес-кими традициями, условиями восприятия знаков, требованиями измерений по картам и др.

Системьі условньїх обозначений, применяемьіе для передачи обьектов и явлений, различающихся характером пространствен-ной локализации и размещения, назьіваютея способами картог­рафического изображения.

4.5. Значки

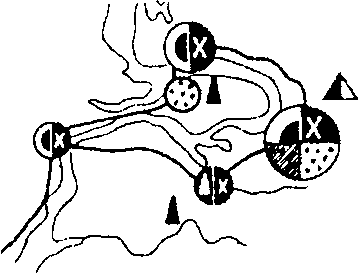

Способ значков применяют для показа обьектов, локализо-ванньїх в пунктах и обьічно не вьіражающихся в масштабе картьі (рис. 4.4). Зто могут бьіть населенньїе пунктьі, месторождения по-

Добьіча

4 Нефти Серьі

©Производство строительньїх материалов

^ Пищевая

Рис. 4.4. Значки геометрические.

лезньїх ископаемьіх, промьішленньїе предприятия, отдельньїе сооружения, ориентирьі на местности и т.п. Значки позволяют ха-рактеризовать качественньїе и количественньїе особенности обьек­тов, их внутреннюю структуру. Различают три вида значков:

• абстрактньїе геометрические значки — кружки, квадратьі, звездочки, ромбьі и др.; размер знака отражает количествен-ную характеристику, цвет или штриховка — качественньїе особенности, а структура знака передает структуру самого обьекта;

• буквенньїе значки — буквьі русского или латинского алфави-тов, например Ф или АІ, обозначающие месторождения фос-форитов или алюминия; размер букв может количественно характеризовать обьект, хотя сравнивать их между собой слож-нее, чем геометрические фигурьі;

• наглядньїе значки (пиктограммьі) — напоминают изобража-емьій обьект, например рисунок самолета обозначает азро-дром, туристская палатка — кемпинг и т.п.; такие обозначе-ния очень наглядньї и чаще всего их используют на популяр­них туристских, рекламних, пропагандистских картах.

Границьі областей

~——• Железньїе дороги Реки

—•— Нефтепроводьі —-<►—н>- Газопроводи

Рис. 4.5. Линейпьіе знаки.
