3.7. Распознавание проекции

Распознать проекцию, в которой составлена карта, — значит, установить ее название, определить принадлежность к тому или иному виду, классу. Зто нужно для того, чтоби иметь представле-ние о свойствах проекции, характере, распределении и величине искажений — словом, для того чтоби знать, как пользоваться кар-той, чего от нее можно ожидать.

Некоторьіе нормальніше проекции сразу распознаются по виду меридианов и параллелей. Например, легко узнаваемьі нормаль-ньіе цилиндрические, псевдоцилиндрические, конические, ази-мутальньїе проекции. Но даже опьітньїй картограф не сразу рас-познает многие произвольньїе проекции, потребуются специаль-ньіе измерения по карте, чтобьі вьіявить их равноугольность, равновеликость или равнопромежуточность по одному из направ­лений. Для зтого существуют особьіе приемьі: сперва устанавлива-ют форму рамки (прямоугольник, окружность, зллипс), опреде-ляют, как изображеньї полюсьі, затем измеряют расстояния меж­ду соседними параллелями вдоль по меридиану, площади соседних клеток сетки, угльї пересечения меридианов и параллелей, харак­тер их кривизньї и т.п.

Существуют специальньїе таблицьі-определители проекции для карт мира, полушарий, материков и океанов. Проведя необходимьіе измерения по сетке, можно отьіскать в такой таблице название про­екции. Зто даст представление о ее свойствах, позволит оценить воз-можности количественньїх определений по данной карте, ввібрать соответствующую карту с изоколами для внесения поправок.

3.8. Координатнме сетки

Координатиьіе сетки — важньїй злемент математической ос­нови карт. Они необходимьі для ориентирования по карте, опре-деления направлений (азимутов, румбов, дирекционньїх углов), прокладки маршрутов, нанесення злементов содержания, нових обьектов по их координатам и снятия с картьі координат обьектов. Кроме того, наличие сетки позволяет судить о масштабе картьі, виде проекции и распределении искажений в ней. Сетка делает карту картой, говорят даже, что «карта без сетки все равно что термометр без шкальї». На картах используют разньїе координат­нме сетки.

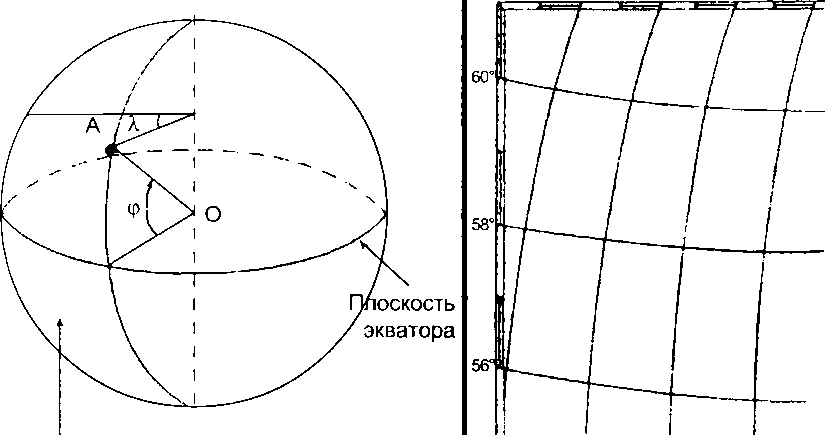

Картографическая сетка — зто изображение на карте линий меридианов и параллелей {географической сетки), отражающих значения долгот, счет которьіх ведется от начального Гринвичско-го меридиана, и широт, которьіе отсчитьіваются от зкватора (рис. 3.17). Картографическая сетка имеет важньїй географический смьісл, она показьівает направлення «север — юг» и «запад — вос-ток», позволяет судить о широтних поясах, о расположении обьек­тов относительно стран света. От северного направлення меридиа-

н а по часовой стрелке отечитьіваютея географические азимутьі, а разность долгот двух пунктов вьіражает разность их времени. На картах линии географической сетки наносят обьічно через равньїе интервальї: несколько десятков градусов, несколько градусов, минут и даже секунд — все зависит от масштаба и назначения картьі.

Сетка прямоугольньїх координат (прямоугольная сетка) — стан­дартная система взаимно перпендикулярньїх линий, проведенньїх через равньїе расетояния, например через определенное число километров (отеюда название километровая сетка, или сетка ки-лометровьіх квадратов). Обьічно зта сетка наноситея на топографи-ческие картьі и планьї, ее вертикальньїе линии идут параллельно осевому меридиану геодезической зоньї (ось абсцисс), а горизон-тальньїе — параллельно зкватору (ось ординат); они оцифрованьї через километр, а километровая рамка картьі имеет более дробньїе деления (рис. 3.18). Такая сетка удобна для геодезических вичисле­ний: определения прямоугольньїх координат, расетояний, дирек-ционньїх углов и т.п.

Сетка-указательница — любая сетка на карте, предназначен-ная для указания местоположения и поиска обьектов. Ячейки та-кой сетки обозначаютея буквами и цифрами (допустим, В-3), и

Параллель

Линия километровой сетки

А Щ

_й

Меридиан

^82

00'

108

10

655.0 М

462,5 м

81

80

Х_А = 6081462.5 м У₄ = 4308655,0 м

Рис. 3.18. Изображение геодезической зоньї с координатньши линиями и сетка прямоугольньїх координат (километровая сетка) на топогра-фической карте.

зто удобно, например, для отьіскания населенньїх пунктов по их названиям, содержащимся в алфавитном географическом указа-теле. Обьічно сетки-указательницьі наносятея на картьі атласов, а в конце приводитея список названий всех обьектов, помещенньїх в атласе.

Можно встретить и иньїе координатньїе сетки. На старинньїх морских картах — портоланах изображалась сетка компасньїх ли­нии, на некоторьіх французеких картах до сих пор даетея сетка градов (окружность составляет 400 градов, а каждьій град содер-жит 100 градовьіх минут). Некоторьіе страньї используют собствен-ньіе системи прямоугольньїх координат и соответственно — свои координатньїе сетки.

3.9- Разграфка, номенклатура и рамки картьі

Разграфка, или нарезка картьі — зто система деления много-листной картьі на листьі. Чаще всего применяют два вида разграф­

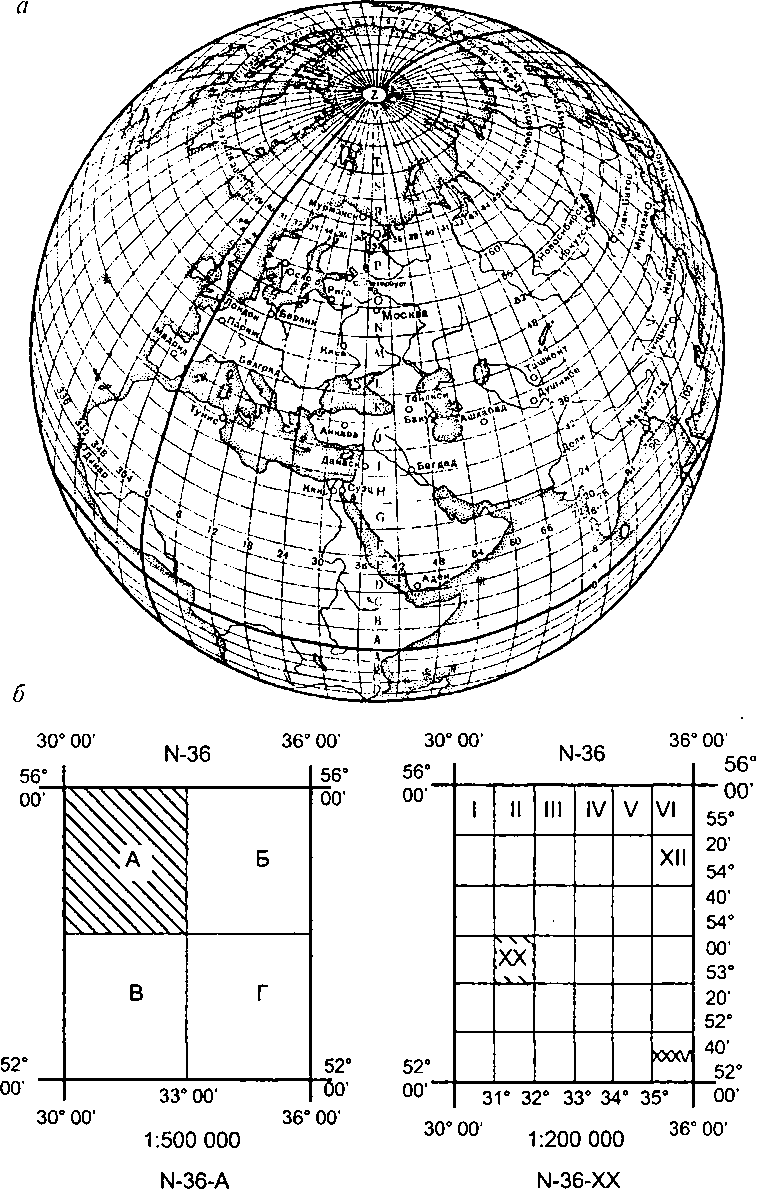

а — схема разграфки карт масштаба 1:1 000 000; б — разграфка листа N-36 на листьі карт масштабов 1:500 000 и 1:200 000. Заштрихованьї листьі ІМ-36-А и Л-Зб-ХХ.

5 - 4886

к и: трапециевидная, при которой границами листов служат мери­дианьї и параллели, и прямоугольная, когда карта делится на пря-моугольньїе или квадратньїе листьі одинакового размера.

Серии государственньїх топографических и тематических карт, включающие тьісячи листов, имеют в каждой стране стандартную разграфку. Например, в России в основу разграфки топографичес­ких карт положена карта масштаба 1:1 000 000, любой ее лист пред-ставляет собой трапецию, которая ограничена меридианами и па-раллелями, проведенньїми соответственно через 6 и 4°. Разграфку карт более крупньїх масштабов получают, деля лист миллионной картьі на части. В одном листе миллионной картьі содержится че-тьіре листа картьі масштаба 1:500 000, 36 листов — 1:200 000 (рис. 3.19) и т.д.

Особьій способ разграфки применен для Международной кар-тьі мира масштаба 1:2 500 000 (рис. 3.20). Поверхность земного шара разделена на шесть зон (по три к северу и югу от зкватора). Четьіре

зоньї даньї в равнопромежуточной конической проекций, а две приполярньїе — в равнопромежуточной азимутальной. Карта вклю-чает 224 основньїх листа плюс 38 перекрьівающихся для целостно-го изображения отдельньїх компактньїх районов и стран.

При прямоугольной разграфке карта нарезаетея на листьі оди-накового формата, зто удобно для печатания карт, совмещения их по общим рамкам, склейки или брошюровки.

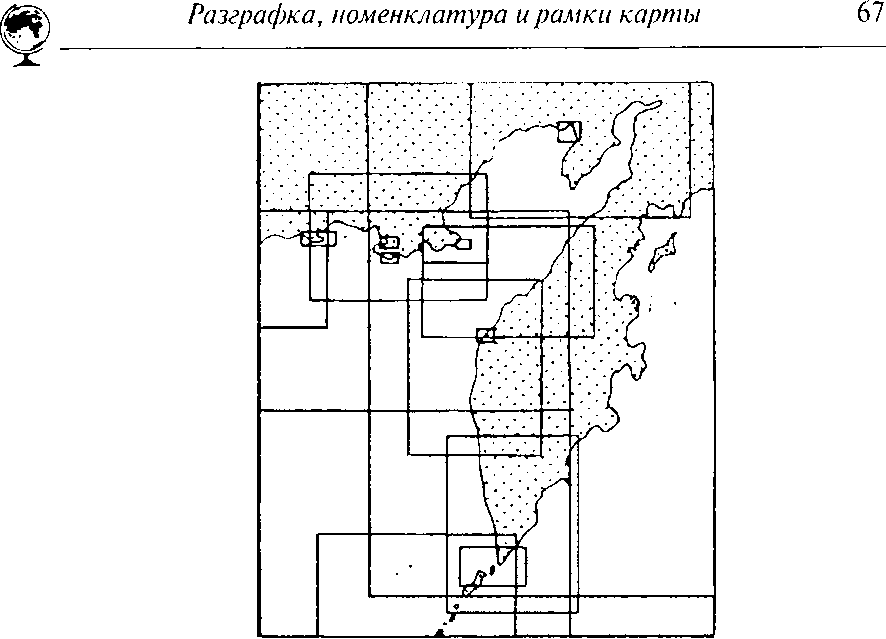

В некоторьіх случаях для удобства пользования картами раз­графка даетея с более или менее значительньтми перекрьітиями листов. Например, морские навигационньїе картьі перекрьіваютея на величину до 10 см (рис. 3.21) — зто еделано для удобства про­кладки курса судна на смежньїх листах.

С разграфкой непоередственно связана номенклатура, т.е. сис­тема обозначения листов в многолистньїх сериях карт. Для топо-графических и обзорно-топографических карт установлена єдиная государственная система номенклатурьі, которая начинаетея с миллионной картьі и далее последовательно наращиваетея. Номен­клатура тематических карт может совпадать с номенклатурой то­пографических или бьіть произвольной, например листьі гипсо-метрической картьі России с сопредельньїми странами масштаба 1:2 500 000 обозначаются порядковьіми номерами.

Схема разграфки обьічно дается на специальном сборном лис­те, на котором показьівают контурьі территории, покрьіваемой многолистной картой, разделение на отдельньїе листьі и номенк­латуру зтих листов.

В соответствии с разграфкой меняется и форма рамок карт: они могут бьіть трапециевидньїми либо прямоугольньїми. Кроме того, рамки картьі могут бьіть представленьї в виде окружностей (например, для карт полушарий) и зллипсов (для карт мира в псевдоцилиндрических проекциях).

Принято различать внутреннюю рамку, непосредственно ог-раничивающую картографическое изображение, градусную йми-нутную рамки, на которьіе наносят градусньїе и (или) минутньїе деления по широте и долготе, а также внешнююрамку — она охва-тьівает всю карту, окаймляет все другие рамки и имеет декора-тивное значение.
