Измерение обратного отражения

Волокно и оптические компоненты имеют определенный уровень обратных отражений. Слишком большой уровень отражений может повлиять на качество передачи. Отраженная мощность в основном возникает в результате Френелевских отражений, а также из-за локальных изменений показателя преломления, причиной которых являются различные компоненты, коннекторы и соединения. Более того некоторые типы компонентов по своей природе являются отражающими, и поэтому вносят значительный вклад в общий уровень обратных отражений. Последним вкладчиком в обратные отражения является само волокно, которое вносит обратные отражения по мере распространения света в волокне. Вклад волокна небольшой, но он также должен быть учтен и сведен к минимуму.

Слишком большой уровень оптических возвратных потерь (ORL) может серьезно ухудшить работу всей системы, повреждая данные, дестабилизируя резонатор лазера и увеличивая уровень шума. Также ORL влияет на ширину полосы лазерного источника и центральную длину волны. В конечном итоге ORL повышает количество битовых ошибок (BER).

Методика измерения отражений: cтабильное непрерывное излучение вводится в волокно и производится измерение возвращающегося сигнала. Для того чтобы получить достоверные данные рекомендуется провести измерение опорных значений для тестового патч-корда и самого измерительного прибора. Эту процедуру необходимо выполнять перед каждым измерением. Чтобы избежать большого уровня отражений от конца волокна его рекомендуется заглушить с помощью оправки. Поскольку ORL зависит от направления измерения необходимо выполнять с обеих сторон линии. Тестирование в диапазоне передачи в большинстве случаев достаточно.

Согласно Telcordia общий уровень ORL должен быть −40 дБ, однако это значение берется из расчета, что все компоненты новые и отвечают последним рекомендациям Telcordia. В действительности попадание в диапазон от −30 до −35 дБ является достаточным, хотя конечно меньшее значение ORL позволяет избежать деградации сигнала в будущем. Значения ORL превышающие −30 дБ должны быть скорректированы. С помощью рефлектометра можно определить местоположение соединений, коннекторов или других дефектов с высокими значениями ORL.

Описание используемого прибора (cma50)

Оптический тестер CMA 50 предназначен для измерения вносимых потерь и обратного отражения в оптоволокне. Тестер включает в себя источник излучения и измеритель мощности, выполненные в одном корпусе.

Передняя панель прибора: 1- светодиодные индикаторы, 2- ЖК-дисплей, 3-клавиатура.

Верхняя панель прибора :

1. Порт приемника излучения – данный порт соединяет подключаемое волокно с измерителем мощности оптического излучения через сменный адаптер.

2. Порт (ММ) многомодового источника – соединяет подключаемое волокно с многомодовыми LED источниками.

3. Светодиод включения лазера – светодиод загорается при включении источника.

4. Порт (SМ) одномодового источника – соединяет подключаемое волокно с одномодовыми источниками.

5. Порт VFL визуального дефектоскопа – при подключении к волокну VFL обеспечивает видимый красный свет на месте изгиба или обрыве волокна.

Практическая работа с прибором и обработка результатов выполненных измерений

Измерение опорного сигнала:

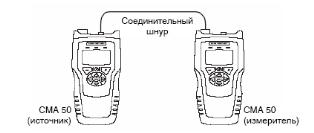

1. Соедините источник и измеритель, используя два патч-корда и одну проходную розетку.

Рис. Установка опорного значения

2. Установите в обоих приборах одинаковую длину волны, затем нажмите клавишу TX в источнике CMA50. В приемнике мощности CMA50 отображается значение входной мощности источника в дБм. Измеренный уровень должен быть очень близок к значению выходного уровня мощности источника излучения. Обычно это значение близко к -18 дБм для многомодовых LED источников и > -7 дБм для одномодовых лазерных источников.

3. Нажмите клавишу UNITS для установки единиц измерения прибора на дБм.

4. Нажмите клавишу REF в измерителе CMA50.

5. Нажмите функциональную клавишу SAVE .

6. Повторите шаги 1-5 процедуры установки опорного уровня для каждой тестируемой длинны волны.

Измерение потерь между коннекторами

1. Выполните установку опорного уровня для каждой тестируемой длинны волны.

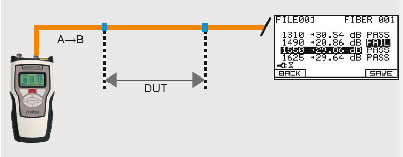

2. Соберите схему как показано на рисунке.

3. Cохраните значение измеренных потерь.

4. повторите шаги 2-3 для каждой тестируемой длинны волны.

Заполните таблицу и объясните результат:

№	Длинна волны, нм	Потери A-Б, дБ	Потери Б-А, дБ	Среднее, дБ	ORL A, дБ	ORL Б, дБ
1	1310
2	1550
