Вправа №5. Побудувати 3- вимірну модель циліндра.
У Дереві моделі ( рис.9.4) вибрати Фронтальну площину, в якій проводитиметься побудова ескіза циліндра – вигляд спереду .
На Панелі поточного стану натиснути кнопку Новий ескіз , і перейти до інструментальної панелі Геометрія.
Вибрати послугу Відрізок і стиль лінії Осьова та побудувати вісь обертання.
Звернутися до послуги Прямокутник .Розмістити лівий нижній кут створюваної грані прямокутника в початок системи координат (рис. 9.20) .
Рис. 9.20

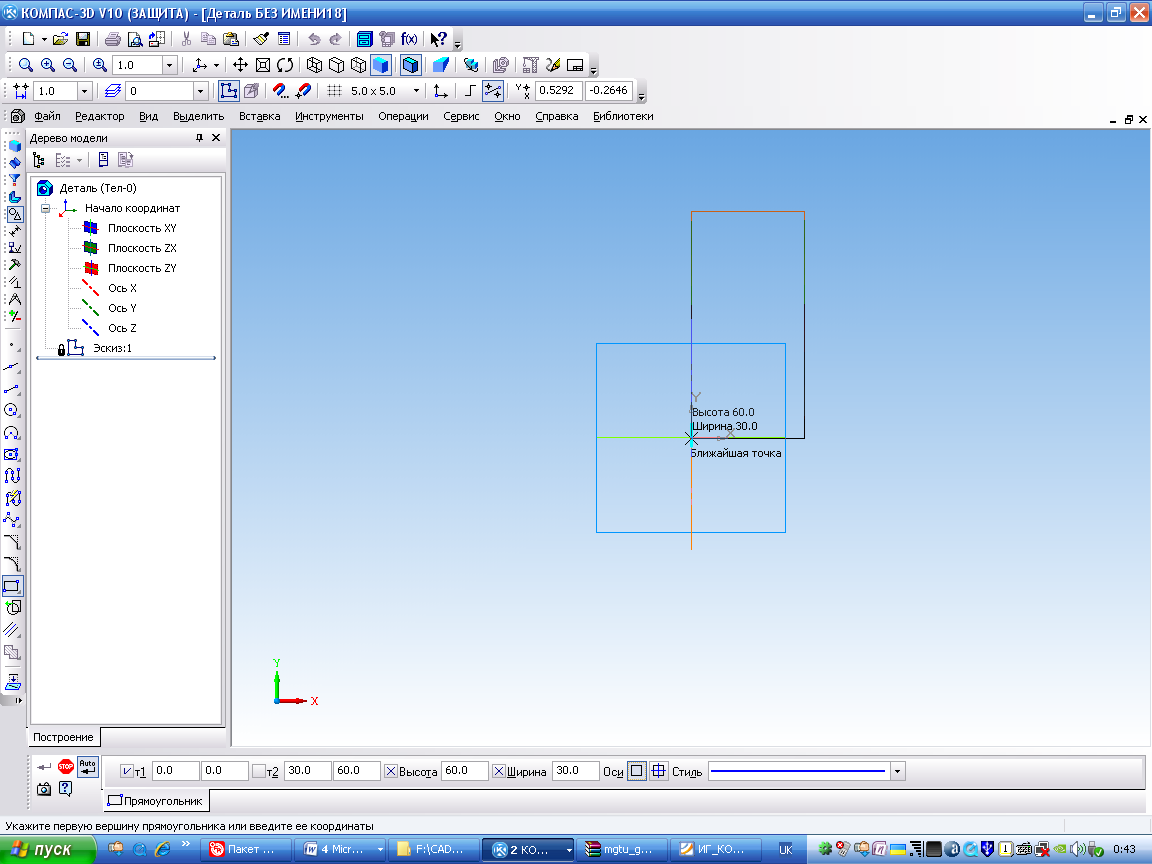

У Рядку параметрів прямокутника ввести значення довжини та ширини сторін прямокутника 60 , 30 та вибрати стиль лінії Основна (рис.9.21).
Рис. 9.21
Щоб вийти з режиму редагування, потрібно натиснути кнопку на панелі поточного стану.

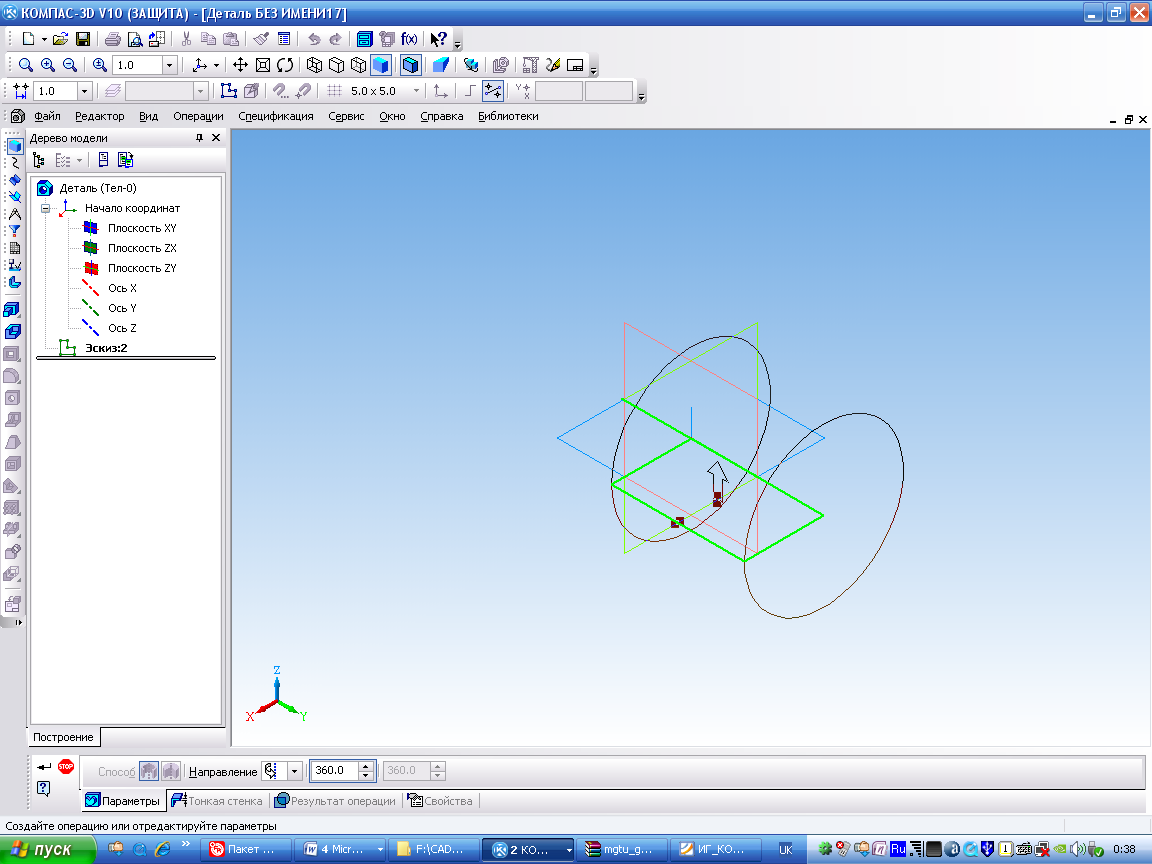

Щоб задати об'єм ескізу, потрібно звернутися до послуги Операції → Операція→ Обертання, після чого на екрані отримається макет тіла обертання (рис9.22) .
Рис. 9.22
У рядку параметрів об’єкта на закладинці Параметри, задати напрям та значення кута обертання 360°(рис.9.23).
Рис. 9.23

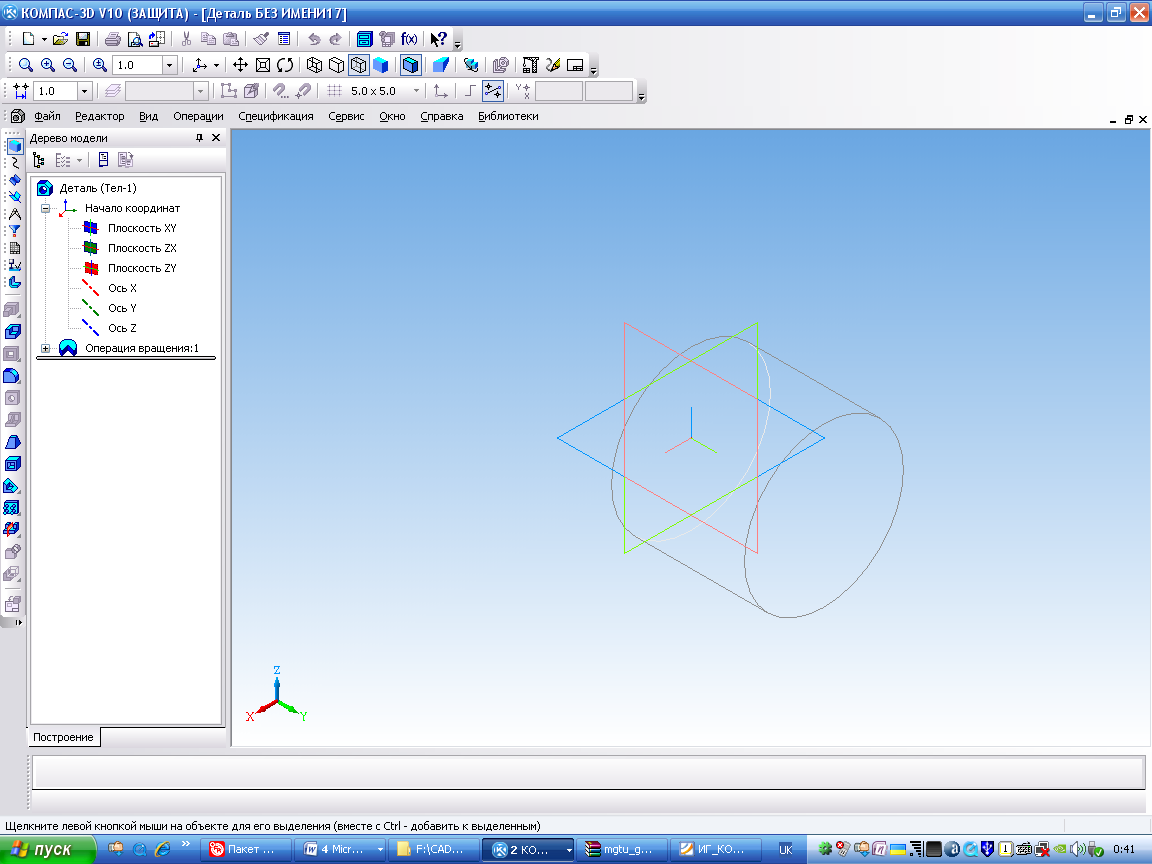

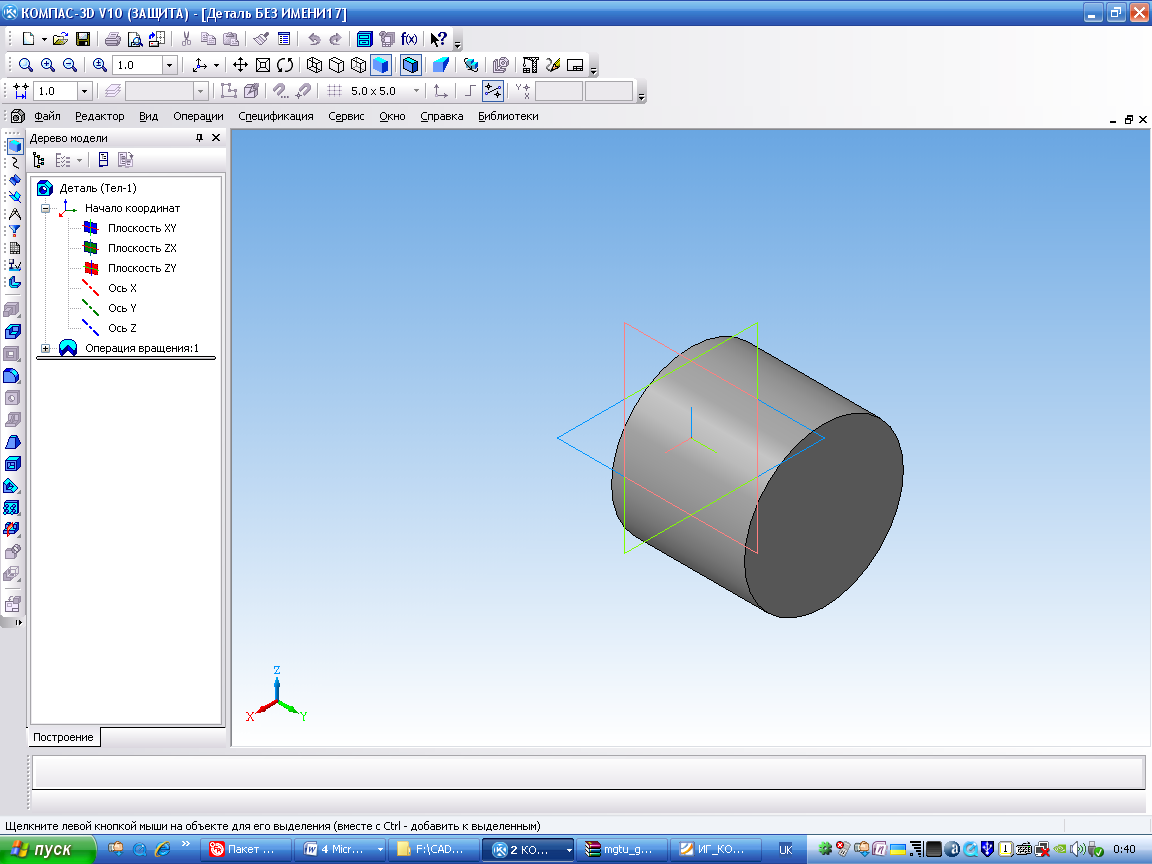

Послідовно натиснувши кнопку Створити об'єкт на панелі спеціального управління, та кнопку Півтонове на Панелі поточного стану, отримаємо зображення циліндра ( рис.9.24 а, б).
а) б)
Рис. 9.24
Самостійна робота №4
Виконати побудову однієї із запропонованих вище просторових базових моделей за заданим зразком.
На кресленні формату А4 відповідно до номера варіанту (Варіант 1, 13 – Завдання №1; Варіант 2, 14 – Завдання №2 і т.д.) побудувати тривимірну модель фігури .
Готове креслення, не роздруковуючи, подати для перевірки викладачеві. Приклади виконання завдання подані вище.
Результат зберегти на диску D в папці з ім'ям Самостійна робота №4/9 – Варіант №…
Індивідуальні завдання до самостійної роботи№4.
Завдання №1. Побудувати тривимірну модель прямого паралелепіпеда з параметрами: висота h = 20мм, ширина w = 30мм, глибина = 10мм.
Завдання №2. Побудувати тривимірну модель куба з параметрами: висота h= 50мм, ширина w = 50мм, глибина = 50мм.
Завдання №3. Побудувати тривимірну модель 8-гранної правильної призми з параметрами: радіус вписаного кола основи 8-гранника r = 50мм, кут нахилу 8- гранника α= 90 °, висота призми = 50мм.
Завдання №4. Побудувати тривимірну модель 9 – гранной піраміди з параметрами: радіус вписаного кола основи 9 – гранника r = 50мм, кут нахилу 9 – гранника α = 90°, висота піраміди – до сходження бічної стінки піраміди в крапку.
Завдання №5. Побудувати тривимірну модель 6-гранной призми з параметрами: радіус вписаного кола основи 6 – гранника r = 40мм, кут нахилу 6 – гранника α= 90 °, висота призми = 50мм.
Завдання №6. Побудувати тривимірну модель 5 – гранной піраміди з параметрами: радіус вписаного кола основи 5 – гранника r = 60мм, кут нахилу 5 – гранника α = 90 °, висота піраміди – до сходження бічної стінки піраміди в точку.
Завдання №7. Побудувати тривимірну модель циліндра з параметрами: радіус кола основи циліндра r = 50мм, висота циліндра = 50мм.
Завдання №8. Побудувати тривимірну модель конуса з параметрами: радіус кола основи конуса r = 50мм, кут нахилу – до сходження бічної стінки циліндра в точку.
Завдання №9. Побудувати тривимірну модель циліндра з параметрами: радіус кола основи циліндра r = 50мм, висота циліндра = 50мм.
Завдання №10. Побудувати тривимірну модель конуса з параметрами: радіус кола основи конуса r = 50мм, кут нахилу – до сходження бічної стінки циліндра в точку.
Завдання №11. Побудувати тривимірну модель 12 – гранної піраміди з параметрами: радіус вписаного кола основи 12 – гранника r = 60мм, кут нахилу 9 – гранника α = 90°, висота піраміди – до сходження бічної стінки піраміди в точку.
Завдання №12. Побудувати тривимірну модель 5 – гранной призми з параметрами: радіус вписаного кола основи 5 – гранника r = 60мм, кут нахилу 6 – гранника α = 90 °, висота призми = 60мм.
Запитання :
Описати основні елементи робочого вікна модуля тривимірного твердотільного моделювання системи Компас-3D.
Описати послуги компактної панелі інструментів тривимірного моделювання.
Описати послуги , за допомогою яких здійснюється управління типами відображення моделі.
Дати характеристику загальних принципів твердотільного моделювання.
Описати правила побудови тривимірної моделі кулі.
