Розділ іі. Тривимірне твердотільне моделювання

Лабораторна робота № 8

Тривимірне моделювання в системі Компас-3d v10. Створення моделей базових просторових об’єктів.

Вивчити

1. Тривимірне моделювання в системі Компас-3D.

2. Основні елементи робочого вікна модуля тривимірного твердотільного моделювання.

3. Компактна інструментальна панель.

4. Дерево моделі.

5. Відображення та розміщення об’єкта.

Завдання на лабораторну роботу:

1. Індивідуальні завдання за темою: Виконати побудову просторових базових моделей, за номером варіанта, заданому викладачем, за заданими розмірами.

Тривимірне моделювання в системі Компас-3d v10 .

Система КОМПАС-3D LT призначена для створення і редагування тривимірних моделей геометричних об'єктів і деталей. За її допомогою можна створити робоче креслення об'єкту у необхідній кількості видів за його тривимірною моделлю.

КОМПАС-3D LT складається з двох частин: модуля плоского креслення і модуля тривимірного твердотільного моделювання. Щоб перейти до системи тривимірного твердотільного моделювання, потрібно звернутися до послуги Файл → Створити→ Новий документ→Нові документи→Деталь →ОК (рис.9.1).

Рис. 9.1

Основні елементи робочого вікна модуля тривимірного твердотільного моделювання.

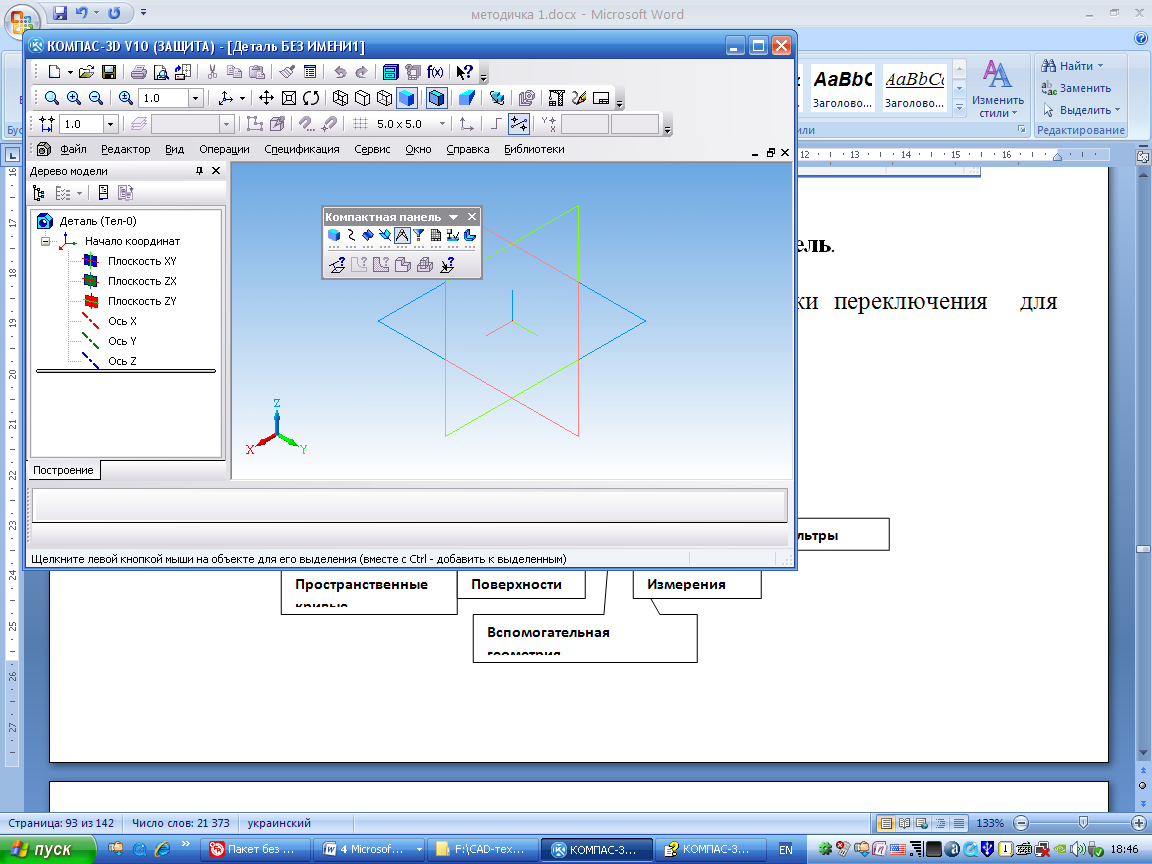

На екрані відкриється вікно модуля тривимірного твердотільного моделювання (рис.9.2). яке містить Головне меню, Компактну панель, Дерево побудов, Інструментальні панелі і інші елементи управління.

Рис. 9.2

Компактна інструментальна панель.

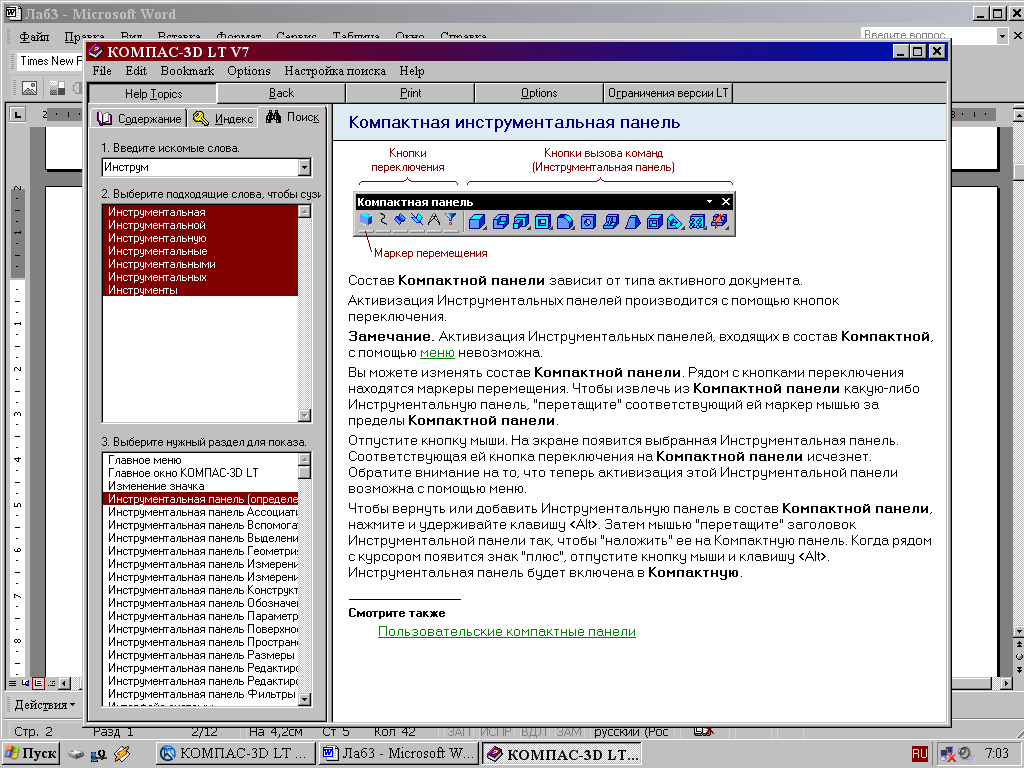

Компактна панель (рис.9.3) містить кнопки перемикання для виклику Інструментальних панелей.

Кнопки переключення

Рис. 9.3

Дерево моделі.

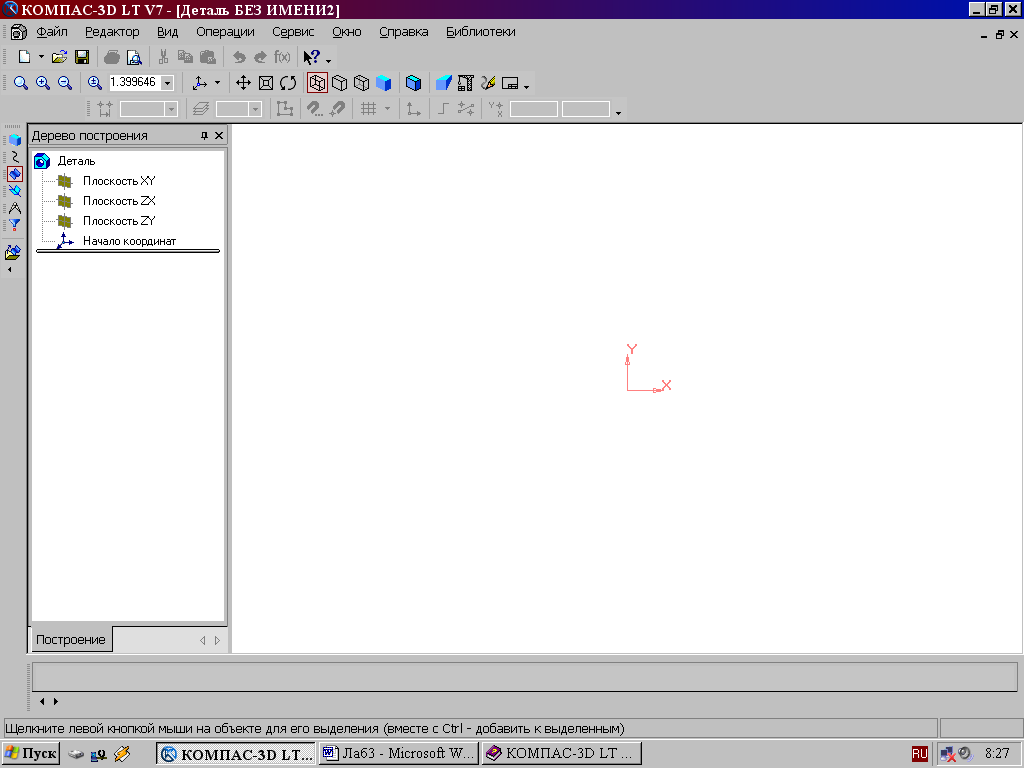

При роботі з будь-якою деталлю на екрані, крім вікна, в якому відображається модель, знаходиться вікно (рис.9.4), що містить Дерево моделі.

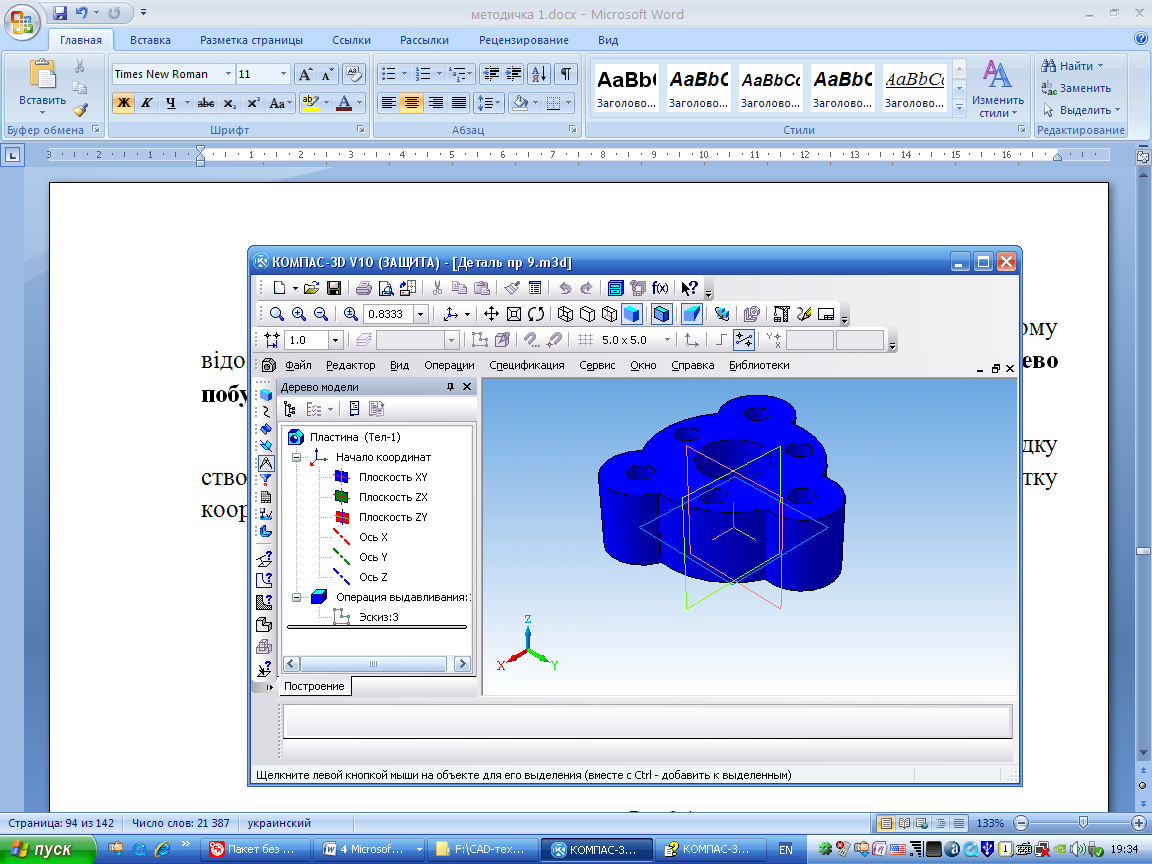

В дереві моделі вказується послідовність створення моделі, в порядку створення відображаються всі використані об'єкти (позначення початку координат, площини, осі, ескізи, операції).

Рис.9.4

Д ля редагування побудованих ескізів, результатіввиконаних операцій служить контекстне меню Дерева моделі.

Рис. 9.5

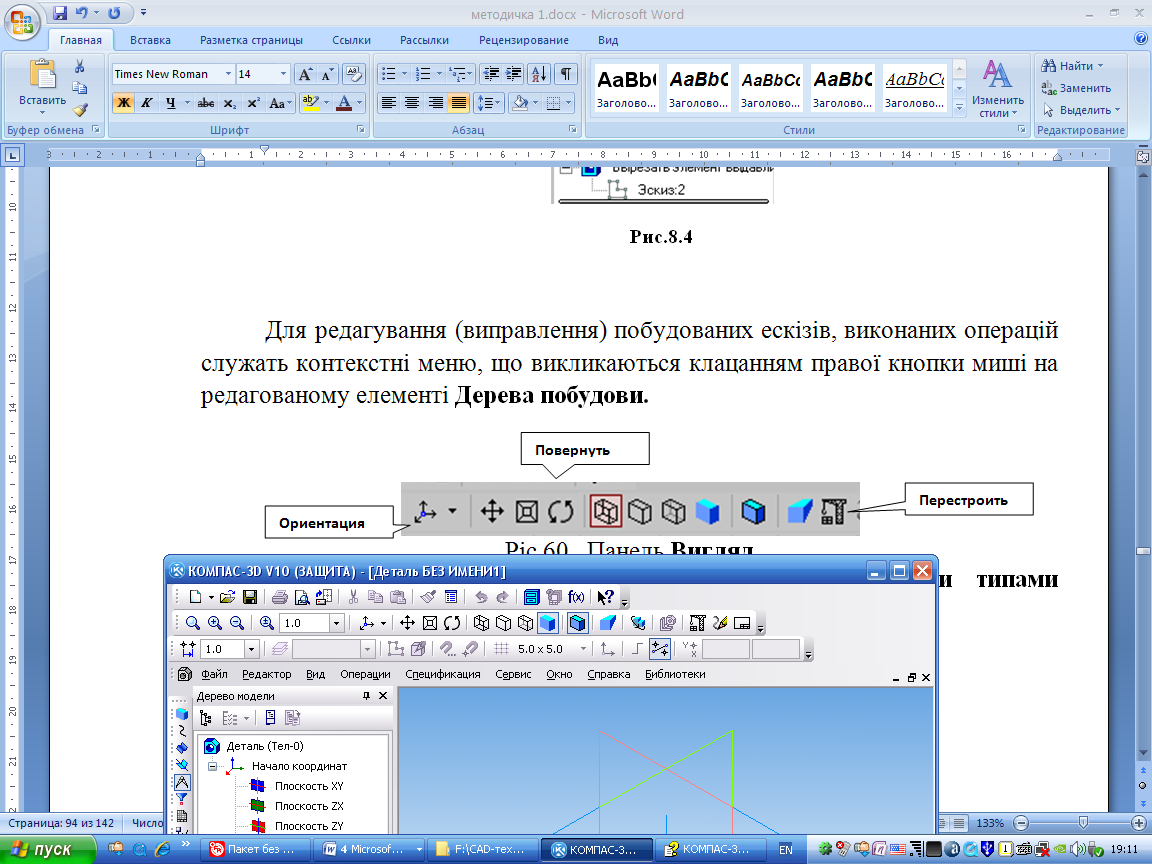

На панелі Вид (рис.9.5) розташовані кнопки послуг, за допомогою яких відбувається управління типами відображення моделі:

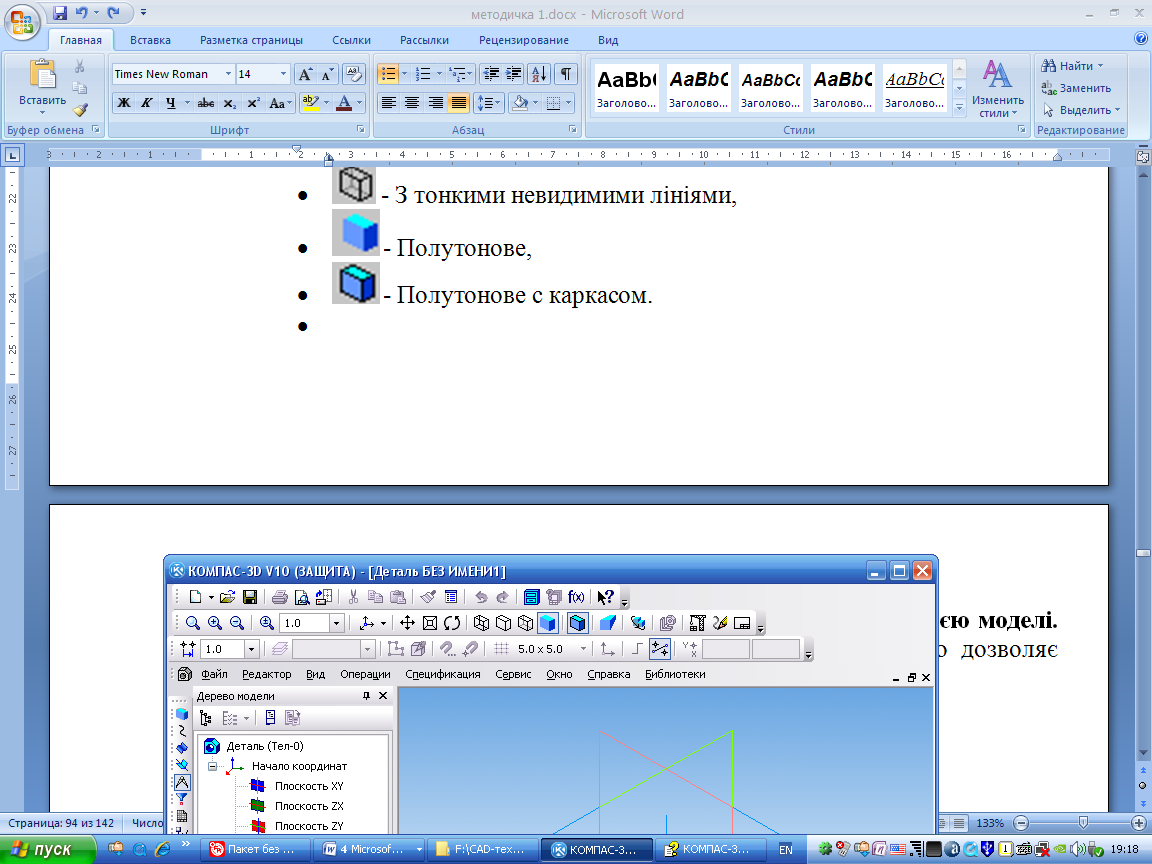

– каркас	– без невидимих ліній
– з тонкими невидимими лініями	– полутонове,
– полутонове с каркасом,	– перспектива,
– спрощене відображення.

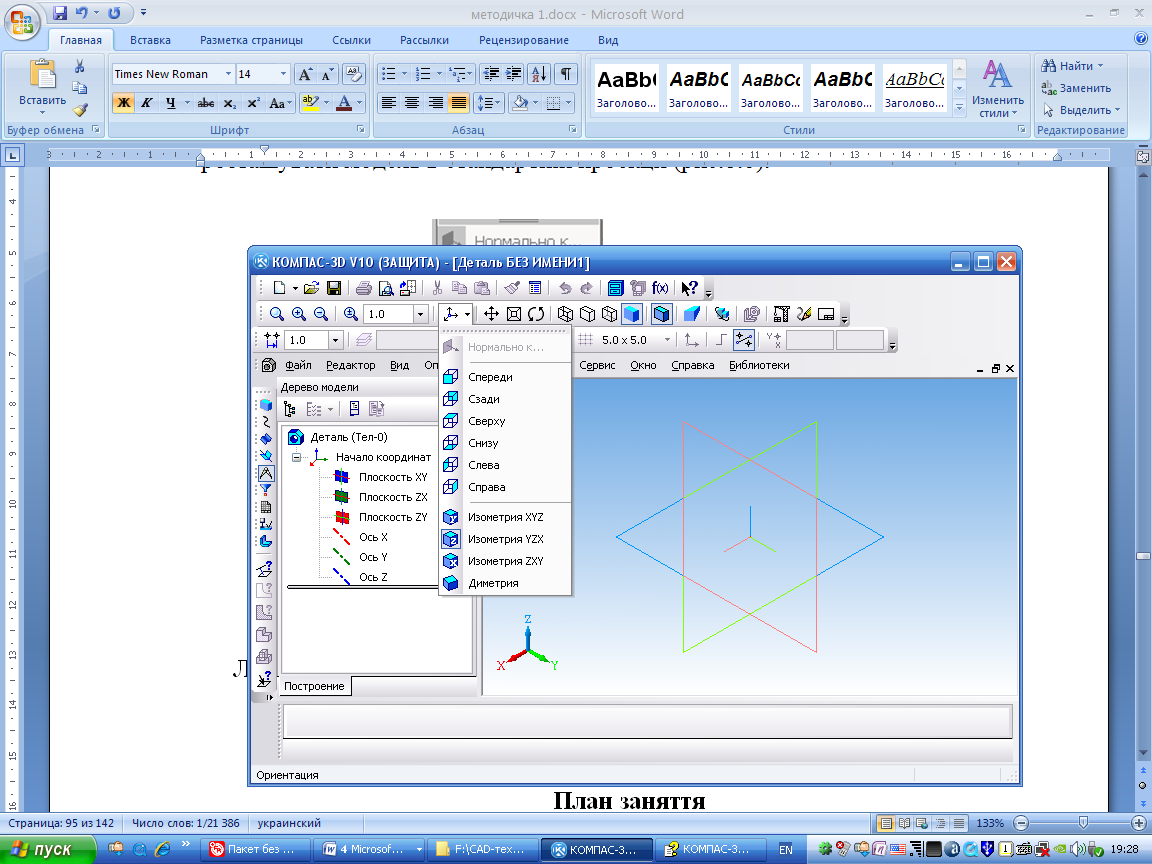

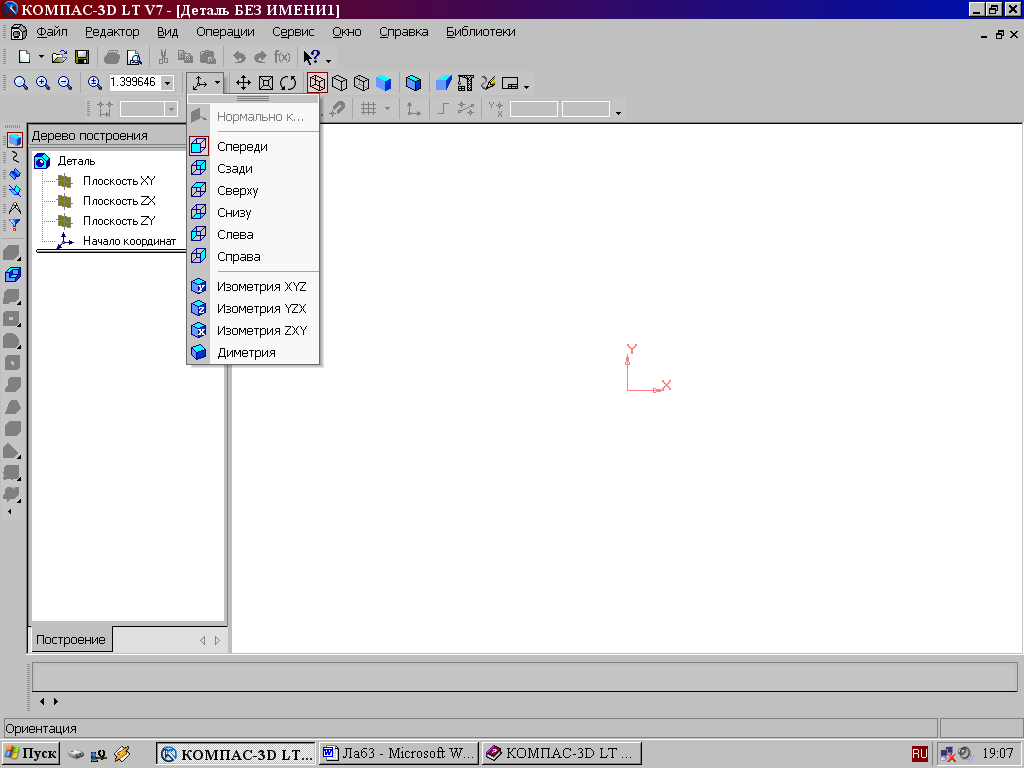

Положення моделі щодо спостерігача називається орієнтацією моделі. На панелі Вид (рис.9.5) розташована кнопка послуги Орієнтація , що дозволяє розташувати модель в стандартній проекції (рис.9.6).

Рис. 9.6

Загальні принципи твердотільного моделювання.

Для того, щоб створити об'ємну модель, на вибраній площині проекцій потрібно викреслити плоску фігуру (далі ескіз), а потім її перемістити в просторі, слід від переміщення ескізу визначає форму елемента (наприклад, поворот дуги кола навколо осі утворює сферу або тор, зміщення многокутника – призму, і т. д.).Таке переміщення ескізу називають операцією.

Для побудови твердотільних моделей використовуються наступні типи операцій:

Витискування ескізу в напрямі, перпендикулярно до його площини (рис.9.7).	Рис. 9.7
– Обертання ескізу навколо осі, що лежить в його площині (рис.9.8).	Рис. 9.8

Кінематична операція — переміщення ескізу вздовж направляючої кривої (рис.9.9).	Рис. 9.9
– Побудова тіла за перетинами-ескізами (рис.9.10).	Рис. 9.10

Кожна послуга включає додаткові послуги, використання яких дозволяє обирати різні варіації правил побудови основи.

Деталь будь-якої форми можна подати як сукупність окремих геометричних тіл. Навчившись будувати окремі геометричні тіла, можна за допомогою операцій об'єднання, віднімання і перетину над об'ємними елементами (сферами, призмами, циліндрами, конусами, пірамідами) побудувати будь-яку деталь. У даній лабораторній роботі розглянемо прийоми побудови моделей многогранників (призм і пірамід) і тіл обертання (циліндрів і конусів).
