Лабораторная работа № 8 Исследование пассивных четырехполюсников
1. Цель работы.
Экспериментальное исследование свойств пассивных линейных четы-
рехполюсников.
2. Подготовка к выполнению работы.
При подготовке к работе необходимо усвоить типы четырехполюсни- ков, уравнения передачи в различных формах, параметры-коэффициен- ты, характеристические параметры, рабочие меры передачи, методы их расчета.
3. Экспериментальная часть.

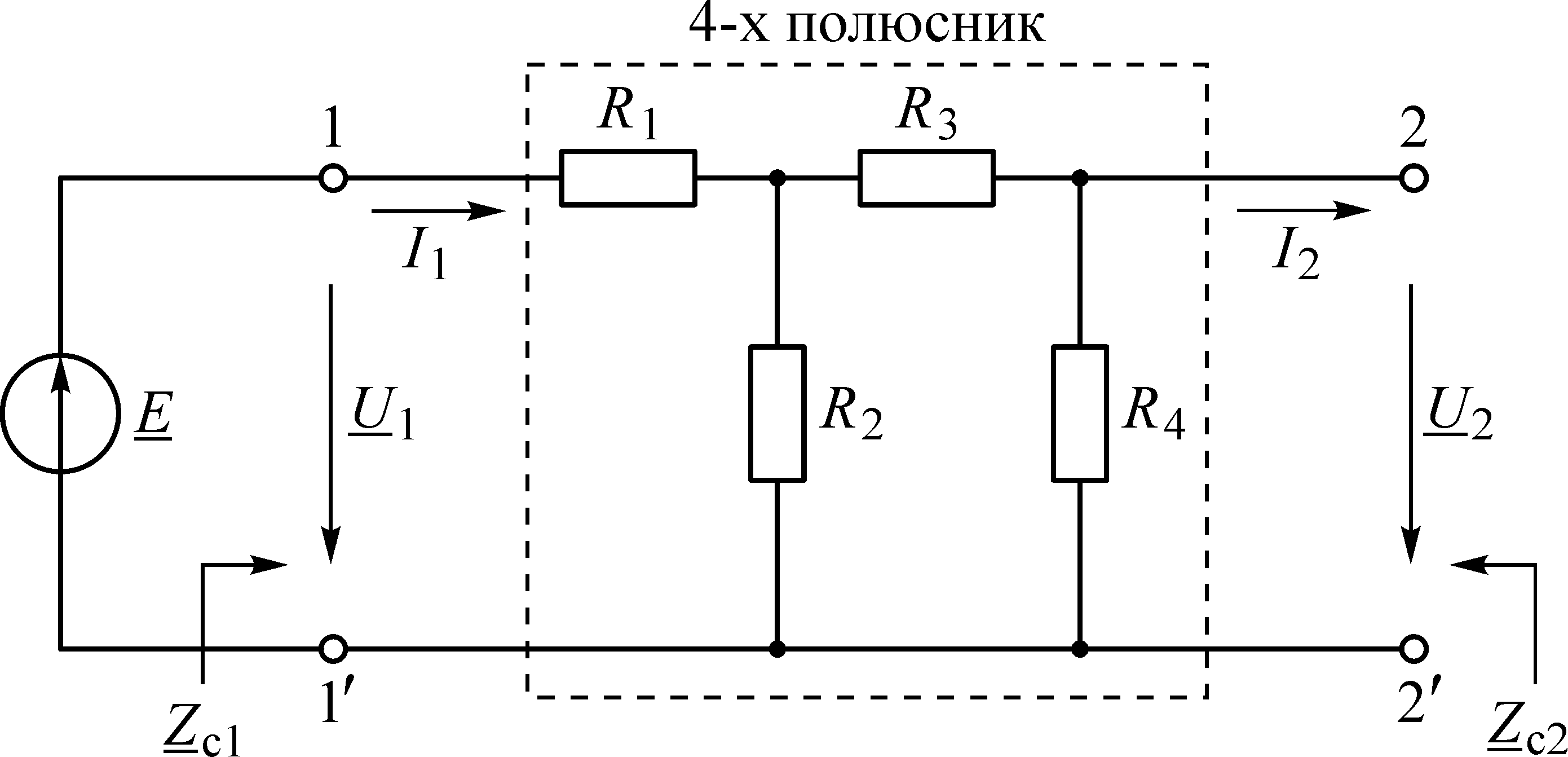

3.1. Собрать схему пассивного резистивного четырехполюсника (рис. 13).
Установить
R1 =100
Ом,
R2 = 200
Ом,
R3 = 300
Ом,
R4 = ( 100 + n ⋅10 )
Ом. Установить Е = 10 В, f = 1 кГц.
3.2. Определить А-параметры четырехполюсника по опытам холостого хода (ХХ) и короткого замыкания (КЗ).
Рис. 13
3.2.1. Параметры
А11 и
А 21
можно определить в режиме ХХ (рис. 13) из-
мерив вольтметром напряжения U 1
на входных (точки 1–1¢), вы-
ходных
ром ток
U 2
I 1 .
(точки 2–2¢) зажимах четырехполюсника и ампермет-
Результаты измерений записать в таблицу 9.
Таблица 9
Опыт ХХ ( I 2 = 0 ) |
Опыт КЗ (U 2 = 0 ) |
||||
U 1 , В |
U 2 , В |
I1 , мА |
U 1 , В |
I1 , мА |
I 2 , мА |
|
|
|
|
|
|
По результатам опыта ХХ определяются параметры
А11 и
А 21 :
U
А11
= 1
U 2
,
I 2 =0
А 21
= I 1
U 2
.
I 2 =0
3.2.2. Параметры
А12 и
А 22
можно определить в режиме КЗ. Для этого
замкнуть зажимы 2–2¢ (рис. 13) проводом и измерить напряжение на
входе U 1 (точки 1–1¢), ток
I 1 и ток
I 2 . Результаты измерений также
записываются в таблицу 9. По результатам опыта КЗ определяются
параметры
А12 и
А
А 22 :
U
I
, А = I 1 .
12
2 U 2 =0
22
2 U 2 =0
I
А11 ⋅ А 22 - А12 ⋅ А 21 = 1.
Если погрешность превышает 5%, то необходимо измерения повто-
рить вновь.
3.2.3. По найденным А-параметрам рассчитать параметры холостого хода
и короткого замыкания
Z 1х ,
Z 1к ,
Z 2х ,
Z 2к , характеристические со-
противления
Z c1 и
Z c2
и собственное ослабление четырехполюс-
ника
Ас по формулам:
Z = A11 , Z
= A12 , Z
= A 22 , Z
= A12 ,
1х 1к 2 х 2к
Z c1
A 21
=
A11 ⋅ A12
A 22
, Ом,
Z c2 =
A 21
A
22
⋅
A12
A11
, Ом,
A 21 ⋅ A 22
A 21 ⋅ A11
Ас
=
8,
69
ln
(
A11 ⋅ A 22 +
A12 ⋅ A 21 ) = 20 lg (
A11 ⋅ A 22 +
A12 ⋅ A 21 ) , дБ.
3.3. Измерить собственное ослабление четырехполюсника
Ас .
Для этого собрать схему (рис. 14). Установить значение
Z н1
равным
Z c1 , а значение
Z н2
равным
Z c2
(это означает «согласование» четы-
рехполюсника на входе и выходе, что необходимо при определении
собственного ослабления).
Вольтметром измерить Е и U 2 .
Рис. 14
Тогда собственное ослабление четырехполюсника
экспериментально равно:
Ac , определенное
Ac = 20 lg
E +10 lg Z н2
, дБ.
2U 2
Z н1
Сравнить его с рассчитанным в п. 3.2.3.
Определить коэффициент передачи четырехполюсника по напряже-
нию:
u
U1 E
3.4. Измерить рабочее ослабление четырехполюсника при несогласован-
ном режиме работы.
Уменьшить сопротивление
Z н1 в 2 раза («рассогласование» по входу),
увеличить сопротивление
Z н2
в 2 раза («рассогласование» по выходу)
и повторить измерения и расчеты аналогично п. 3.3.
Сделать вывод о влиянии режима работы на величину ослабления
4. Требования к отчету.
Отчет должен содержать:
– схему эксперимента и данные элементов схемы;
Ар .
– схемы опытов ХХ и КЗ, таблицы измеренных величин и рассчи-
танные А-параметры,
Z c1 ,
Z c2 ,
Ас ,
Z1x ,
Z 2x ,
Z1к ,
Z 2к ;
– экспериментально найденные
Ас , Н u
(при согласованном) и
Ар ,
Н u р
(при несогласованном режиме работы);
– выводы по работе.
При защите лабораторной работы необходимо усвоить понятия и со- отношения, касающиеся определения любых параметров четырехпо- люсников, расчетов режимов его работы, способов соединения не- скольких четырехполюсников.
