Порядок расчета времени реверберации.

1. Находим общую эквивалентную площадь звукопоглощения Аобщ по формуле:

А_общ = ∑α_i S_i + ∑ A + α_доб S_доб., (4.16)

где ∑α_i S_i - сумма произведений коэффициентов звукопоглощения отдельных поверхностей α_i, на их площади, м³

∑ A – сумма эквивалентных площадей звукопоглощения зрителями и оборудованием (м²)

α_доб - средний коэффициент добавочного звукопоглощения, учитывающий характеристики материала звукопоглотителя, фактически существующего в залах. Коэффициент добавочного звукопоглощения, в среднем, может быть принят равным 0,08-0,09 на частоте 125 Гц и 0,04-0,05 на частотах 500-2000 Гц. Для залов, в которых указанные условия, вызывающие добавочное звукопоглощение, сильно выражены, следует эти значения увеличить примерно на 30%, а в залах, где эти условия выражены слабо, примерно на 30% уменьшить.

1. Определяют α_ср по формуле:

α_ср = А_общ /S_общ, (4.17)

2. Если α_ср >0,2 , то для вычисления используют формулу:

Т = 0,163 (V/ S_общ φ(α_ср)), (4.18)

4. Полученное Т сравниваем с рекомендуемым временем реверберации для данного типа зала заданного объема. Тср=1,3.

Таблица 4.3

Определение времени реверберации

	Значение и, м² на частотах, Гц, при 50 %							Значение и, м² на частотах, Гц, при 70 %				Значение и, м² на частотах, Гц, при 100 %
	125	500			2000			125		500	2000	125	500	2000
∑α S	53,28	155,88			122,98			53,28		155,88	122,98	53,28	155,88	122,98
∑A	48	72			90			52,8		81,6	97,2	60	96	108
α доб S доб	80	50			40			80		50	40	80	50	40
= ∑α S+∑A+α доб S доб
	181,28		277,88			252,98		186,1		287,48	260,18	193,28	310,88	270,98
α ср = , где = 1269,5 м
α ср	0,14		0,21			0,19		0,14		0,22	0,2	0,15	0,24	0,21
ln(l α ср)	-		0,236			-		-		0,248	0,223	-	0,274	0,236
α<0.2 Т=0,163 α>0.2 Т=0,163 , где = 2033 м
T	1,8			1,1			1,3	1,7	1,1		1,2	1,7	0,9	1,1

Анализ акустического комфорта зала.

При расчете времени реверберации выяснилось, что оно не превышает требуемого времени реверберации. Таким образом, можно сказать, что благодаря правильно подобранным отделочным материалам акустический комфорт помещения соблюдается.

Рисунок 4.8 – План на отметке +4,200

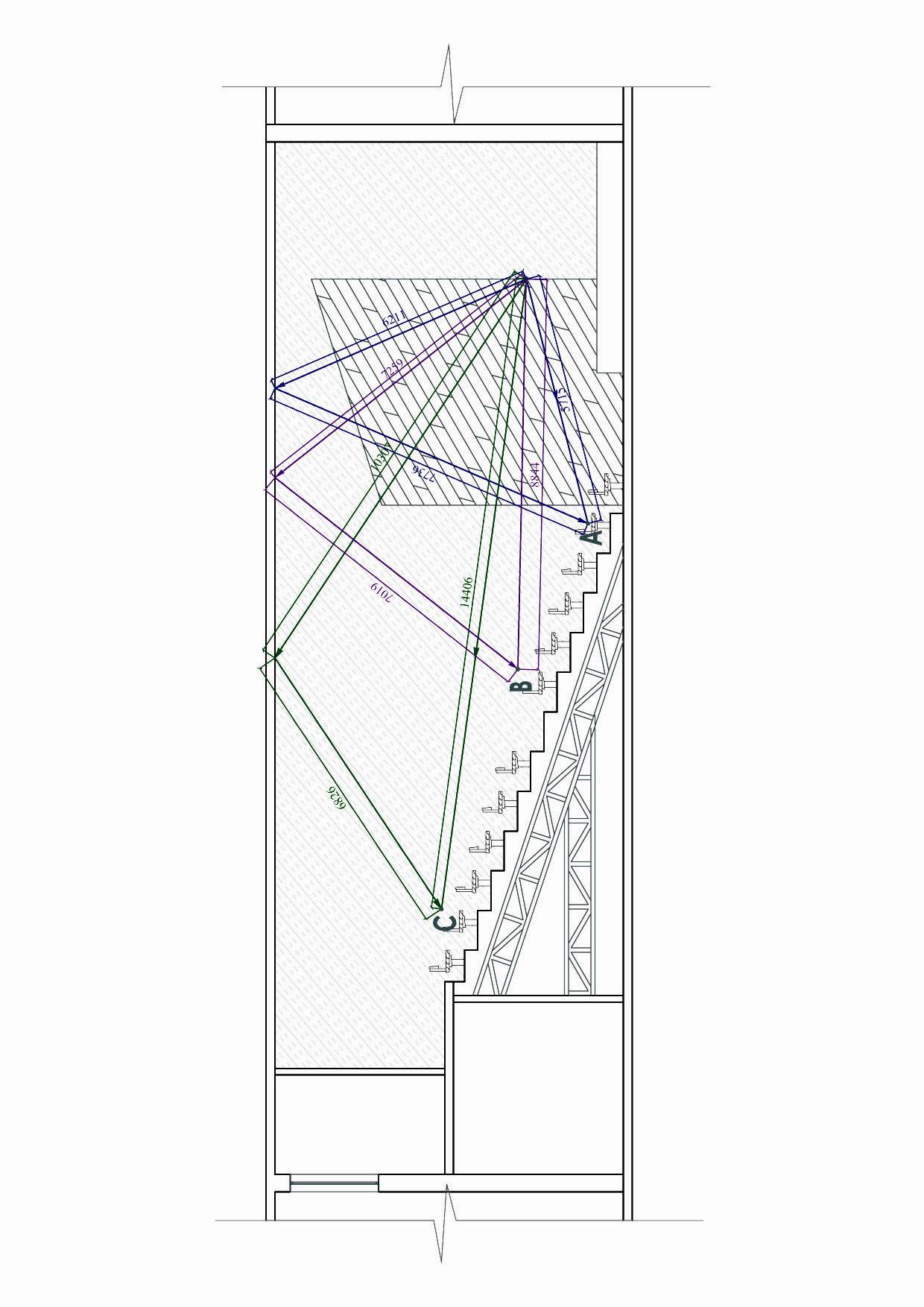

Рисунок 4.9 – Фрагмент разреза

25
