4.6 Расчет инсоляции помещения

Цель: определить продолжительность инсоляции в данном случае.

Расчеты обеспечивают выбор композиционных решений в массовой застройке и большей маневренности типовых домов, учет светового климата в зависимости от ресурсов солнечной радиации и географической широты, упорядочение разрывов между зданиями с учетом требований к естественному освещению помещений стандартизированные методы расчета нормативной продолжительности инсоляции, основаны на привычных и удобных для проектировщиков и санитарных врачей графических операциях.

Исходные данные: г. Алматы

Долгота – 74˚

Широта - 43˚

Расчет нормативного освещения: При нормирование, расчетах и проектировании инсоляции должны быть учтены требования к светоцветовой среде в зависимости от назначения зданий, помещений и застройки.

Надо учесть разницу между солнечным временем (астрономическим) и дискретным на Земле, которая может доходить до 1,5 ч.

Существуют понятия дискретного, поясного и сезонного времени. Расчеты инсоляции и солнцезащитных устройств производятся по так называемому расчетному времени суток и года, устанавливаемому в зависимости от географического района строительства.

Порядок определения разницы между солнечным и дискретным временем:

1 – находим разницу в ˚ между долготами данного и среднего меридиана часового пояса, определяемого по карте часовых поясов;

75˚-74˚=1˚

2 – находим разницу в минутах между местным солнечным и поясным временем, для чего полученную разницу в долготах n˚ умножаем на 4 (угловая скорость движения Солнца по небосводу – 10 соответствует 4 мин).

1˚ * 4= 4.

3 – определяем поясное время данного пункта, для чего полученную разницу отнимаем к расчетному солнечному времени, т.к. долгота данного пункта больше долготы среднего меридиана часового пояса;

12ч +(-4 мин) = 11ч 56 мин

4 – находим дискретное время, прибавив к поясному один час

11ч 56 мин +1 ч = 12 ч 56мин

Условия инсоляции определяются методом проекций с числовыми отметками. Расчеты следует производить непосредственно на плане застройку с помощью накладного инсографика, инсографик представляет собой горизонтальную проекцию наклонной плоскости сектора небосвода. Параллельные линии на графике являются горизонталями этой плоскости, превышения которых отсчитывают от нулевой горизонтали, проходящей через расчетную точку О. Сходящиеся в этой точке азимутальные линии есть проекции секторальных углов наклонной плоскости.

Вывод: так как в СНГ продолжительность инсоляции летом и осенью должна составлять не менее 3 часов, а в данном помещении инсоляция непрерывно происходит с 8ч4мин до 14ч9мин (6,5 ч), т. е. в сумме инсоляция помещения составляет 6,5 ч. Таким образом общепринятые нормы выполняются, поэтому никаких мер по дополнительной инсоляции принимать не требуется.

Рисунок 4.5 – Диаграмма движения солнца

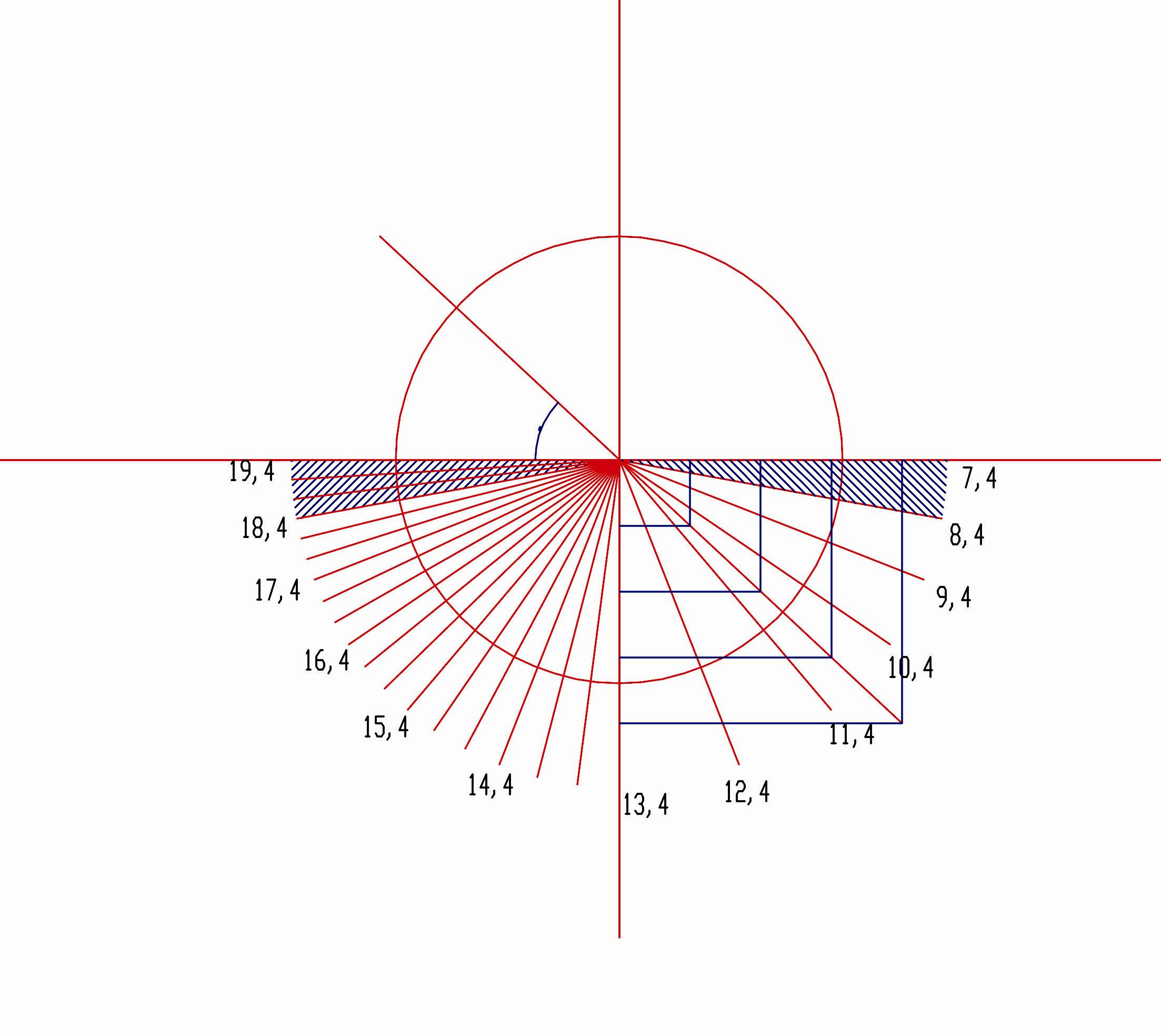

Рисунок 4.6 - Построение инсографика

Рисунок 4.7 – Ситуационная схема

С помощью построенного нами графика можно определить продолжительность инсоляции в любой точки здания. Т.к. все жилые помещения расположены на южной, восточной и западной сторонах, то они инсолируются более трех часов в день, что отвечает нормам.
