ным на поверхности катализатора (покрываемого металла). Одно­временно протекает реакция взаимодействия атомарного водо­рода с ионами Н₂Р0₂ и Н₂РО^~, в результате чего фосфор вос­станавливается до элементарного состояния и входит в состав покрытия. В связи с этим покрытие не является чисто никелевым, а содержит 5—10 % фосфора (никельфосфорное покрытие). ^

Восстановление иона никеля гипофосфитом происходит толь­ко на поверхности железа, никеля и алюминия. При никелирова­нии меди и ее сплавов необходим контакт с электроотрицатель­ным металлом, например железом, алюминием.

Восстановить деталь никелевым покрытием можно как в кис­лых, так и в щелочных растворах.

В состав кислых растворов входят соль никеля (обычно NiCl₂'6H₂0 или NiS0₄'7H₂0), гипофосфит натрия (реже каль­ция или калия) и органические добавки (буферирующие или ком- плексообразователи или оба вместе). Процесс осуществляется при температуре 80—100 °С и рН 4—6.

В состав щелочных растворов входят соль никеля (обычно хло­рид), гипофосфит натрия, хлористый аммоний, аммиак и орга­нические добавки (обычно цитрат натрия или лимонная кислота). Процесс осуществляется при температуре 80 — 90 °С и рН 8—10.

Кислые растворы имеют ряд преимуществ по сравнению с щелочными: при их использовании процесс протекает более ин­тенсивно, имеет большую стабильность и высокую температуру, покрытие получается лучшего качества. Кроме того, покрытие содержит 6—10 % фосфора вместо 5 — 7 % при использовании ще­лочных растворов, а прочность сцепления покрытия с поверхно­стью детали почти в два раза больше. К положительным свойствам щелочных растворов можно отнести наличие в них таких сильных комплексообразователей, как аммиак и соли лимонной кислоты, которые позволяют увеличить длительность процесса. Кроме того, растворимость фосфита в щелочных растворах значительна выше, чем в кислых, а накапливающийся фосфит не оказывает, отрица­тельного влияния на качество покрытия до его концентрации в электролите 340 г/л.

Процесс нанесения никелевого покрытия включает в себя сле­дующие операции: подготовку деталей к покрытию; нанесение покрытия; термическую обработку; механическую обработку (при­дание деталям необходимых размеров и шероховатости).

Качество покрытия зависит от правильного выбора и надлежа­щего выполнения следующих подготовительных операций: шли­фования, полирования, обезжиривания, травления, технология выполнения которых аналогична технологии выполнения этих опе­раций при подготовке деталей к электролитическому покрытию.

Недостатком химически осажденного никелевого покрытия является его хрупкость. Это нежелательное свойство начинает про- ляться при толщине покрытия 10 мкм. Снизить хрупкость по- >ытия можно термической обработкой при температуре 600 °С в чение 1,5 — 2 ч. Однако обработка покрытия при этой темпера- ре несколько снижает его твердость, в то время как при темпе- туре 350—450 °С твердость покрытия, а также прочность его ;епления с основным металлом и износостойкость возрастают в 5 раза и более.

3.2. Ремонт бытовых холодильных приборов

3.2.1. Общие положения

Бытовые холодильные приборы выпускаются в соответствии с ебованиями ГОСТ 16317—87 «Приборы холодильные электри- ские бытовые» и ГОСТ 14087—80 «Электроприборы бытовые. 5щие технические требования». Дополнением к действующим андартам является ГОСТ 26678 — 85 «Холодильники и морозиль- [ки бытовые электрические компрессионные параметрического да», позволяющий унифицировать составные части холодиль- [ков и морозильников.

Современный бытовой холодильник (морозильник) представ- ёт собой конструкцию, состоящую из холодильного шкафа, додильного агрегата, элементов электрооборудования и «ав­иатики».

_г Внутри шкафа находится холодильная камера с полками для рщевых продуктов. В машинном отсеке шкафа (обычно внизу зад- й стенки) расположен холодильный агрегат. Камера ограждена { наружных стенок шкафа слоем теплоизоляции, которая пре- гствует проникновению в нее теплоты извне. Чтобы не было яей в дверном проеме, к внутренней стенке двери прикреплен ротнитель, который при закрытой двери плотно прижимается ередней плоскости шкафа. Дверь шкафа в закрытом положении |живается с помощью магнитных вставок (в некоторых моде- холодильников — с помощью механических затворов). I холодильных приборах бытового назначения в качестве хлад- Jtob находят применение аммиак R717, хладоны R12, R22, 4а, R600, R600a, ASTRON-12 и др.

Полностью озонобезопасными являются хладоны R14, R23, R41, R116, R125, R134a, R143a, R152a, R218, R318. [аиболее перспективным для использования в бытовых холо­дных приборах является хладагент R134a, имеющий наиболее кие к хладону R12 термодинамические свойства, холодильных приборах применяют минеральные и синтети­ке масла. Наиболее распространены минеральные масла не­фтяного происхождения, которые в зависимости от фракционно­го состава подразделяются на нафтеновые, парафиновые и на- фтенопарафиновые.

В герметичных агрегатах бытовых холодильников й морозиль­ников, работающих на хладоне R12, используют ^сключительно минеральное нафтеновое масло ХФ-12-18 (ГОСТ 5546 — 86).

Для R134а создано специальное синтетическое (полиэфирное) масло ХС-22 и проведены подготовительные работы для его опыт­ного производства.

Все элементы холодильного агрегата соединены между собой и образуют единую герметичную систему, которая заполнена хлад­агентом.

Герметичный компрессор является одним из основных элемен­тов холодильного прибора.

В бытовых холодильниках и морозильниках применяют одно­цилиндровые поршневые герметичные непрямоточные компрес­соры (мотор-компрессоры) ДХ (или ДХМ), ХКВ и др., работаю­щие на хладоне R12 и озонобезопасных хладагентах и соединен­ные одним валом с электродвигателем, а также ротационные комп­рессоры. Компрессор и электродвигатель заключены в общий гер­метичный кожух. На поверхности кожуха расположены проход­ные контакты для присоединения электродвигателя к источнику питания и штуцер, через который агрегат заполняют маслом и хладагентом. Кожух с компрессором подвешивается к раме на пру­жинах, которые гасят возникающие при работе вибрации, или крепится непосредственно к корпусу шкафа при внутренней под­веске компрессора.

Конденсаторхолодильного агрегата — важнейший элемент хо­лодильного прибора, который служит для отвода теплоты кон­денсации хладагента в окружающую среду.

В бытовых холодильниках и морозильниках.применяют кон­денсаторы с естественным (конвективным) воздушным охлажде­нием или с принудительным движением воздушной среды. Для увеличения теплосъема конденсаторы конструктивно выполняют в виде змеевика, дополнительно снабженного проволочным или пластинчатым оребрением, металлическим листом и т. д.

Испарители — это тегогообменные аппараты, предназначенные для передачи теплоты от охлаждаемого объекта кипящему хладаген­ту, т. е. испарители поглощают теплоту из охлаждаемой среды. Раз­личают испарители с естественным конвективным теплообменом и с теплообменом, сопровождающимся принудительным движе­нием воздуха.

В компрессионных холодильных агрегатах применяют алюми-) ниевые испарители, изготовленные прокатно-сварным методом, Исходной заготовкой при этом служат листы алюминия АД, АД-1, АД-1М, АД-1И, АД-1Н, АМГЗ-1.

Капиллярные трубки представляют собой отрезки медного тру- >проката внутренним диаметром 0,5—1,5 мм и длиной 2 — 6 м, танавливаемые в системе герметичного холодильного агрегата по гти движения хладагента от конденсатора к испарителю. Размеры убки и, следовательно, ее пропускная способность обеспечива- г в расчётном режиме прохождение хладона в количестве, точно •ответствующем массовой производительности компрессора. На капиллярные трубки для холодильных приборов распрост- 1няется ГОСТ 2624—87 «Трубки капиллярные медные и латун- >ie» с дополнениями. Таблица стандартных размеров капилляр- »ix трубок включает в себя 24 размера. Лучшими являются капил- [рные трубки с калиброванным каналом, относящиеся к так □ываемой группе Б, с наружным диаметром (2 ± 1) мм и внут- нними диаметрами 0,8; 0,82 или 0,85 мм. Изготовляют трубки из щи марок М2 или МЗ по ГОСТ 859—86. Для защиты капиллярных трубок от засорения и замерзания !ред ними устанавливают фильтры-осушители. Фильтры-осушители изготовляют согласно ОСТ 27-56-359—83. эрпус фильтра-осушителя состоит из цельнотянутой металли- ской трубки длиной 105—135 мм и диаметром 12—20 мм q вы­нутыми концами, в отверстия которых впаиваются соответству- щие трубопроводы холодильного агрегата. Внутри корпуса уста- Фливаются латунные сетки с ячейкой 25 мкм, закрепленные в тунных обоймах.

Между фильтрующими сетками засыпается и вибрацией уп- ►тняется слой адсорбента, в качестве которого используют си- Екагель или синтетический цеолит различных марок. Водопогло- ргельная способность цеолита примерно в 5 раз вдаге, чем сили- ^еля. Это объясняет его широкое использование в современных целях бытовых холодильных приборов.

Синтетический цеолит выпускают гранулированным в виде риков или таблеток разных диаметров, состоящих из мелких :чинок цеолита. Диаметр гранул цеолита составляет 1 — 7 мм. К электрооборудованию бытовых холодильников и морозиль- ков относятся следующие приборы:

электрические нагреватели (электронагреватели) для предох- }ения дверного проема низкотемпературной (морозильной) деры от выпадения конденсата (запотевания) на стенках и для Угрева испарителя при полуавтоматическом и автоматическом раиваниях;

Электродвигатель компрессора;

Ьроходные герметичные контакты для соединения обмоток |ктродвигателя с внешней электропроводкой холодильника че­ртенку кожуха герметичного компрессора; Ьсветительная аппаратура, предназначенная для освещения родильной камеры;

вентиляторы для обдува конденсатора холодильного агрегата воздухом (при использовании в холодильниках конденсаторов с принудительным охлаждением) и для принудительной циркуля­ции воздуха в камерах холодильников.

К автоматическим приборам бытовых компрессионных холо­дильников и морозильников относятся:

датчики-реле температуры (терморегуляторы) для поддержа­ния заданной температуры в холодильной или низкотемператур­ной камере;

пусковое реле для автоматического включения пусковой об­мотки электродвигателя при запуске;

защитное реле для предохранения обмоток электродвигателя от токов перегрузки;

приборы для удаления снежного покрова со стенок испарителя. Привод герметичных компрессоров бытовых холодильников и морозильников осуществляется с помощью однофазных асинхрон­ных встроенных электродвигателей с короткозамкнутым ротором.

Электродвигатели выпускают на номинальное напряжение 127 или 220 В с допустимым отклонением напряжения ± 10—15 %. Мощ- йость электродвигателя составляет 60, 90, 120, 150 и 180 Вт, час­тота вращения вала — 25 с"¹ (1500 мин"¹) и 50 с"¹ (3000 мин^-1). Обмотка статора электродвигателей работает в среде хладагента и масла.

В бытовых холодильниках применяют электродвигатели ЭД, ЭД- 21, ЭД-23, ЭДП-24, ЭДП-125, ДХМ-2-75, ДХМ-2-90, ДХМ-2- 120, ДХМ-5, ДАО-130-120, ДАО-131-120 и др.

Сопротивление изоляции обмоток статора относительно кор­пуса в практически холодном состоянии не должно быть менее 10 МОм. Электрическая прочность рассчитана на испытательное напряжение 1500 В в течение 1 мин или 1800 В в течение 1 с.

Электродвигатель холодильника в нормальных условиях рабо­тает циклично, т. е. через определенные промежутки времени вклю­чается и выключается. Определенную цикличность в работе холо­дильника обеспечивает терморегулятор.

Для пуска электродвигателей и защиты их в аварийных режи­мах применяют пускозащитную аппаратуру. Длительность разгона двигателей компрессоров 0,3 — 0,4 с.

Терморегулятор предназначен для поддержания заданной тем­пературы в холодильной или низкотемпературной камере быто­вого холодильника или морозильника.

Терморегуляторы бывают разных типов. Существуют приборы АРТ-2 пяти модификаций. Они предназначены для компрессион­ных бытовых холодильников. Терморегуляторы АРТ-2А предназ- ; начены для абсорбционных бытовых холодильников. Масса при­бора 0,25 кг. Длина соединительного капилляра в приборе АРТ-2 составляет 0,6 м, в приборе АРТ-2А она равна 1 м. Длина капилля- контактируемого с испарителем, должна быть не менее 60 мм места холодного спая.

Терморегулятор Т-110 (им аналогичны реле температуры ТРХ) ^назначен для бытовых холодильников обычного исполнения, ибор состоит из следующих основных частей: термочувстви- ьной системы, узла настройки температуры замыкания кон- тов, механизма переключения контактов и колодки с контакт- I группой, выводными клеммами и винтом настройки диффе- [циала. Последний изменяют с помощью винта. Длина контакта [иллярной трубки со стенкой испарителя должна быть не ме- ; 120 мм.

Терморегулятор Т-130 предназначен для поддержания задан- i температуры испарителя холодильной камеры двухкамерного одильника путем замыкания и размыкания электрической цепи одильного агрегата. С помощью прибора Т-130 можно в каж- 1 цикле работы компрессора (без дополнительных приборов давления оттаиванием) автоматически оттаивать иней с повер- юти испарителя, установленного в отделении для хранения ох- сденных пищевых продуктов.

Терморегулятор Т-144 используют для управления температур- м режимом и сигнализации аварийного режима бытовых низ- емпературных холодильников (морозильников). Существует две модификации этого прибора: Т-144-1 — бес- альный двухрежимный, Т-144-2 — бесшкальный с фиксиро- ным режимом.

Ряд зарубежных холодильников и морозильников комплекту- :я терморегуляторами фирмы Ranco (Германия) серии К. Кроме терморегуляторов К22 и К61, снабженных выключате- [ с перебросом, остальные терморегуляторы этой серии имеют [ыкающие контакты. Все модели терморегуляторов могут быть юлнены либо с положением «Вкл.», либо без него. Размыкание м осуществляют вручную в пределах угла поворота градуиро- :ной рукоятки. Чувствительные элементы выполняют с длиной [иллярной трубки 400—2500 мм.

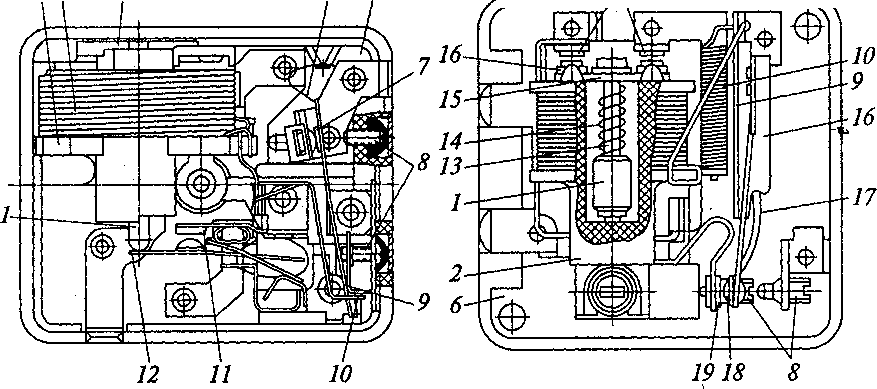

Цля пуска электродвигателя и защиты его обмоток от перегру- : в бытовых холодильниках применяют комбинированные пуст- щтные реле ДХР, РТП-1 (рис. 3.13), РТК-Х, РПЗ и др. Реле fC-X и РТП-1 взаимозаменяемы, так как имеют аналогичные >аметры.

Пускозащитные реле LS-08B и РПЗ однотипны. Реле РПЗ может гь трех модификаций: РПЗ-23, РПЗ-24, РПЗ-25, которые раз- [аются своими токовыми характеристиками и предназначены электродвигателей разной мощности, причем реле РПЗ-23 пол- ггью взаимозаменяемо с реле LS-08B.

Реле РТК-Х монтируют на раме компрессора. Провода присое- гяют к реле винтовыми клеммами, которые расположены на
