Ремонт уборочных машин

4.1. Устройство уборочных машин

4.1.1. Электропылесосы

Бытовые электропылесосы предназначены для сухой и влажной уборки помещений, чистки одежды, ковров, мягкой мебели, салонов автомобилей и выполнение операций, связанных с распылением порошков и мелкодисперсным разбрызгиванием маловязких жидкостей (побелка, окраска, лакирование и т.д.), а также для других работ, при осуществлении которых используется разрежение или движение воздуха.

Применение пылесосов сокращаем время и усилия, затрачиваемые на уборку квартиры, и значительно улучшает санитарно гигиеническое состояние жилища.

Принцип действия пылесоса заключается в следующем. Воздуховсасывающий агрегат, помещенный в корпус пылесоса, через систему фильтров, шлангов и специальных насадок втягивает воздух вместе с пылью и мелким мусором.

Фильтры задерживают крупные и мелкие частицы, а очистившийся воздух выходит наружу.

Сила всасывания зависит от мощности воздуховсасывающего агрегата, обеспечивающего ту или иную скорость воздушного потока, от площади поперечного сечения всасывающих патрубков сопротивления, оказываемого всасывающим трактом прохождению потока пылевоздушной смеси.

Пылесосы классифицируют по следующим признакам:

1. по назначению;

2. характеру и условиям эксплуатации;

3. конструктивному исполнению или организации движений пылевоздушного потока;

4. степени комфортности и др.

По назначению различают пылесосы общего и специального назначения. Пылесосы общего назначения применяют для уборки пыли с полов, ковров, мебели и выполнения ряда операций, связанных с распылением порошков и мелкодисперсным разбрызгиванием маловязких жидкостей.

Пылесосы специального назначения используют для очистки ковров, одежды, обивки сидений автомобилей и т.д.

По характеру и условиям эксплуатации выделяют пылесосы ручные (ПР) и напольные (ПН).

Ручные пылесосы имеют небольшие габариты и массу не более 3 кг. Их подразделяют на пылесосы обычного исполнения, а также в зависимости от конструктивных особенностей и способа эксплуатации на ранцевые (Р), штанговые (Ш), щетки (Щ) и автомобильные (А).

По конструктивному исполнению или организации движения пылевоздушного потока напольные пылесосы классифицируют как прямоточные (ПНП) и вихревые (ПНВ).

У прямоточного пылесоса направление движения потока воздуха совпадает с продольной осью его корпуса и воздуховсасывающего агрегата, расположенных горизонтально.

У вихревого пылесоса корпус, воздуховсасывающий агрегат и электродвигатель размещены вертикально. За входным отверстием корпуса пылесоса установлена изогнутая трубка или специальная пластина, благодаря которой всасываемый воздух, ударяясь о препятствие, создаваемое изогнутым коленом трубки или пластиной, теряет скорость и завихряется.

Падение скорости движения воздушного потока обеспечивает частичную очистку всасываемого воздуха от крупных частиц пыли, падающих на дно корпуса пылесоса и не загрязняющих фильтр.

По степени комфортности пылесосы подразделяют на изделия нормальной и повышенной комфортности.

Конструкция пылесосов повышенной комфортности всех типоразмеров предусматривает наличие не менее трех устройств из следующего перечня:

1.устройства автоматического отключения электродвигателя при заполнении пылесборника пылью или сменных бумажных фильтров разового заполнения;

2.очистки фильтров;

3.регулирования мощности электродвигателя;

4.автоматической намотки шнура;

5.регулирования расхода воздуха;

6.организованного хранения принадлежностей;

7.индикатора заполнения пылесборника мусором.

Пылесосы группируют также по мощности, маркам и моделям.

К букве, обозначающей тип пылесоса, добавляют цифры, указывающие потребляемую мощность в ваттах. Например, ПР-400 означает: пылесос ручной мощностью 400 Вт.

ГОСТ 10280-89 устанавливает следующие параметры пылесосов:

1.минимальное сопротивление (МОМ) усиленной или двойной изоляции – 7, дополнительной – 5, рабочей – 2; соответствующие значения испытательного напряжения для этих видов изоляции равны

3750, 2500 и 1250 В;

2. скоррективанный (приведенный к номинальному напряжению) максимальный уровень звуковой мощности (дБ (А)) для изделий 1 категории качества – 80; для изделий высшей категории – 78.

3.эффективное или среднеквадратичное значение виброскорости при открытом всасывающем отверстии – не более 15 мм ∕с;

4.минимальная наработка на отказ (ч) для пылесосов ПР-70 – 250, для изделия 1 категории качества – 600, для изделий высшей категории – 650;

5.минимальный уровень среднего ресурса (ч) для пылесосов ПР-70 – 300, для других конструкций – 750;

6.минимальный уровень средней трудоемкости (чел.-ч) ремонта пылесоса – 1,5, замены воздуховсасывающего агрегата – 0, выключателя – 0,25;

7.гарантийый срок (мес) для изделий высшей категории качества – 30, для других категорий – 24.

Конструкция пылесоса и его составных частей должна быть ремонтотехнологичной, обеспечивающий полную взаимозаменяемость узлов, удобство контроля, свободный доступ к местам технического обслуживания и ремонта со стандартным инструментом.

В пылесосах с номинальной потребляемой мощностью 280 Вт и более предусматривается регулирование расхода воздуха.

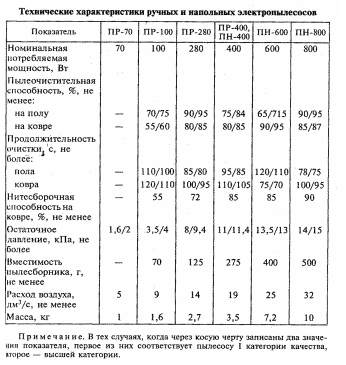

Технические характеристики ручных и напольных электропылесосов приведены в табл. 4.1.

Основными конструктивными узлами и элементами электропылесосов являются корпус воздухо-всасывающий агрегат. Кроме того, пылесосы снабжаются фильтрами, разнообразными принадлежностями, соединительным шнуром и приспособлениям повышающим комфортность.

Корпус прямоточных пылесосов выполнен в виде вытянутого по горизонтали стального цилиндра, закрываемого с двух сторон пластмассовыми крышками. В каждой крышке имеется отверстие с установленным в нем пластмассовым патрубком. Передняя крышка является съемной, через ее отверстие в корпус пылесоса вместе с пылью засасывается воздух. За этой крышкой в корпусе находится камера всасывания, в которую помещен основной фильтр, изготовленный в виде мешка. Воздуховсасывающий агрегат установлен за камерой всасывания. При работе пылесоса воздух, проходя через фильтр, очищается от пыли, омывает электродвигатель и устремляется наружу через выходной патрубок.

Корпус вихревых пылесосов состоит из двух полусфер, или частей, соединенных специальными защелками по вертикали.

Таблица 4.1

Нижняя часть корпуса представляет собой емкость с боковым отверстием, пластмассовым патрубком и расположенным за ним приспособлением для обеспечения завихрения пыли. В верхней полусфере за фильтром установлен воздуховсасывающий агрегат с электродвигателем. В ней же находятся выходной патрубок для выпуска чистого воздуха, выключатель, индикатор заполнения пылесборника и ручка.

Корпус электропылесосов изготавливают из листовой стали.

В пылесосах ‘’Спутник’’, ‘’Ветерок -3’’, ”Электросила’’, ‘’Рассвет’’ он выполнен из пластика АБС, в пылесосах ‘’Шмель’’. ‘’Шмельавто’’, и ‘’Шмель-2 ‘’ – из полистирола.

Соединительные шнуры в электропылесосах: марки ШБВЛ ШБВА-ВП, ПВС, ШБВЛ-ВПО, ШБВЛ-Б; сечения 2×0,5; 2×0,7; 2×1 мм; опрессованная вилка. Минимальная длина соединительного шнура напольных пылесосов составляет 6 м, у пылесосов ПР-100 – 4 м и у пылесоса ПР-70 – 2м.

Замки пылесборника: накидные, накидные и скоба, накидные и упор, рычажного типа, пружин-ные, замок и шарнирное соединение, пластинчатые с кнопкой.

Выключатели: ползунковые, кнопочные, клавишные и тип тумблера.

Шланги-воздухопроводы – гибкие, гофрированные растягивающиеся или нерастягивающие длиной 2 м ( у пылесосов типа ПН) и 1 м ( у пылесосов типов ПР-280 и ПР-400) – изготавливают из поливинилхлорида, стальной пружины, покрытой пластиком являющейся каркасом, резиноткани с оплеткой из синтетических волокон и др.

Удлинительные трубки диаметром 30, 32, 34, 35, 36, 39 и 42 м могут быть выполнены из алюминиевого сплава, стали, ударопрочной пластмассы и т.п. Применяют отдельные, соединяющиеся и телескопические трубки. Длина удлинителей воздухопроводов для напольных и ручных пылесосов равна 1 м, для ручных, автомобильных пылесосов типа ПР-100 – 0,3 м.

Щетки - насадки изготавливают из этрола, хребтовой щетины конского волоса, полиэтилена, поливинилхлорида, полистирола, алюминиевого сплава и фенопласта. Форма щели может быть кругло-прямоугольной или овальной.

В соответствии с основным способом отрыва пыли от очищаемой поверхности насадки подразделяют на три группы:

1. щеточные, обеспечивающие механический отрыв пыли;

2. коллекторные, с ровной рабочей поверхностью (без ворса) при использовании которых отрыв пыли происходит за счет аэродинамического воздействия;

3.комбинированные, имеющие неподвижные или подвижные щетки и щель с ровными краями.

По назначению насадки относят к одной из пяти группы:

1. для чистки одежды, мягкой мебели, портьер и т.п. (выполнены в виде коллекторного сопла с щелью или овальной щетки);

2. для чистки труднодоступных мест (имеют вид щелевого сопла, т.е. сплющенной трубки);

3. для чистки стен, пола и других больших поверхностей (изготавливают в виде коллекторного сопла с длинной щелью большой продолговатой волосяной щетки);

4. для чистки плинтусов, углов помещения, мебели (круглые щетки с длинным мягким волосом);

5. комбинированные (для чистки ковров, дорожек и т.п.) разной конструкции; чаще всего это насадки либо с продолговатой щелью и однорядной щеткой (пружинящей или неподвижной),

Либо с щелью и ударяющими устройствами, либо с щелью и вращающимися цилиндрическими щетками.

Как правило, современному пылесосу прилагаются одна две основные насадки.

Компания ‘’LG’’ разработан метод чистки тканей путем нанесения ударов по ее поверхности (SaniPunch) с частотой 3600 мин^-1. При этом ткань не повреждается и не прилипает к насадке.

Треугольная щетка – это эксклюзивная насадка компании ‘’Moulinex’’ (Испания), способная поворачиваться на 360^о, что позволяет маневрировать около труднодоступных мест ( ножки мебели, углы). Она очищает втрое большую поверхность, чем обычная насадка, так как всасывающие отверстия расположены по трем сторонам щетки. Переключение режима при изменении типа поверхности осуществляется автоматически. Для чистки паркета треугольная щетка имеет насадку ‘’Soft Care’’.

Треугольная щетка ‘’Delta-2’’ компании ‘’Rowenta’’ (Франция) благодаря всасывающим отверстиям по трем ее сторонам позволяет сберечь 20 % времени при чистке пыльной поверхности. Она предназначена для уборки труднодоступных мест. Ее нижняя поверхность имеет три подушечки, что позволяет адаптироваться к любому типу поверхности.

Компанией ‘’Rowenta’’ создано также устройство ‘’Swip & Wip’’. ‘’Swip’’ – кисточка для борьбы с пылью в труднодоступных местах и на легкоповреждаемых поверхностях (ящики стола, панели аудио и видеоаппаратуры, зеркала, лампы и т.д.). ‘’Wip’’ – не оставляющая царапин проволочная щеточка, предназначенная для борьбы с пылью, осевшей на любых тканях мягкой мебели, шторах, верхней одежде, экранах, мониторах, полированной мебели, зеркалах и т.д.

Разработан и такой вид насадки, как турбощетка. Она состоит из нескольких вращающихся под действием втягиваемого воздуха маленьких щеточек и эффективна при тщательной чистке ковров. Турбощетками снабжены пылесосы компаний ‘’Rowenta’’, ‘’Delonghi’’ (Италия) ‘’Electrolux’’, и ‘’Moulinex’’. Ее аналогами является насадка ‘’Turbo Universal’’ в пылесосах фирмы ‘’Siemens’’, предназначенная для глубинной чистки ковров и мягкой мебели. Под влиянием мощных потоков всасываемого воздуха приходят в действие вращающиеся щеточки, которые, механически перебирая ворсинки ковра, извлекают пыль из его толщи.

Электродвигатель – это одна из наиболее важных сборочных единиц бытовых машин и приборов. В пылесосах применяют коллекторный электродвигатель, который обладает высокой частотой вращения и поддается регулировке.

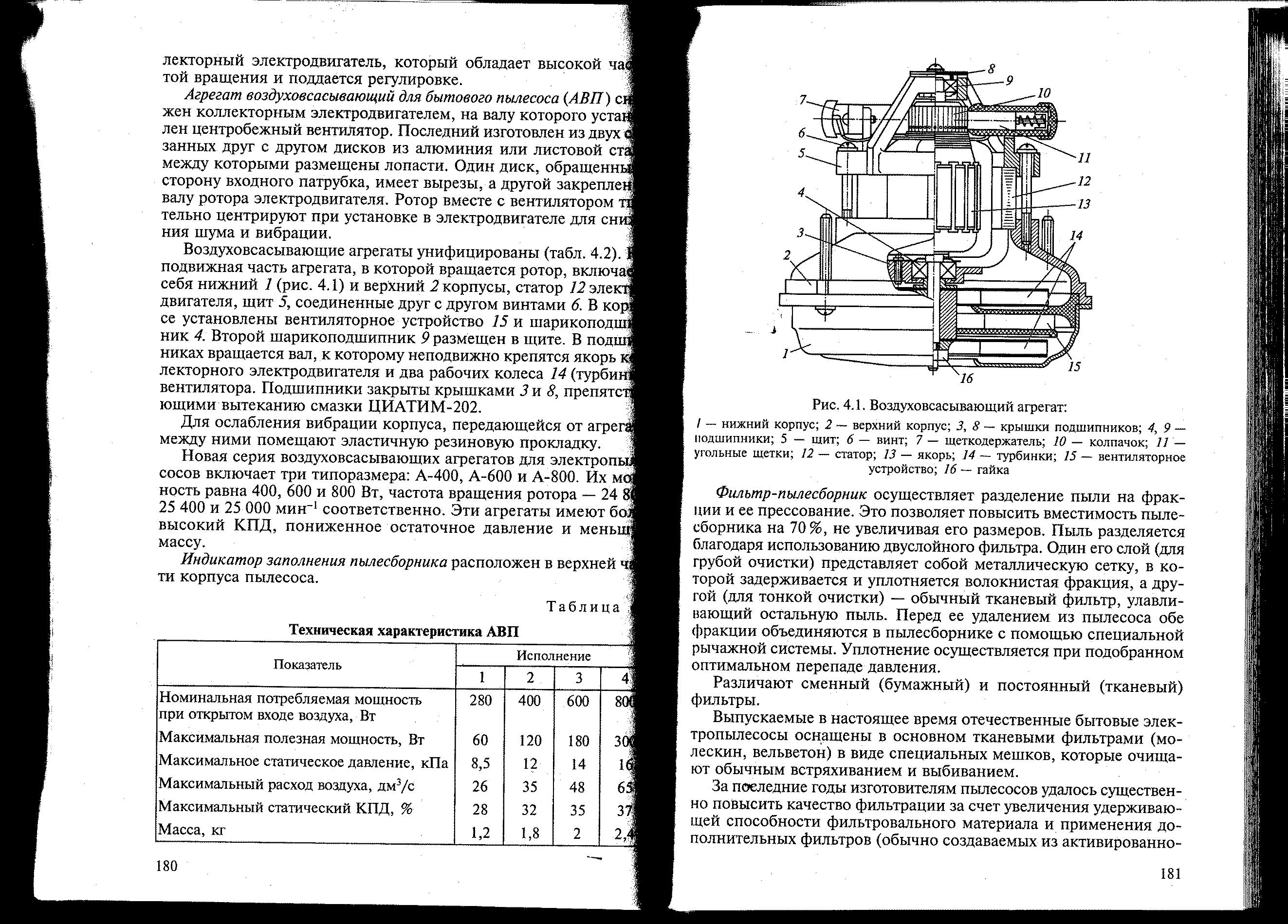

Агрегат воздуховсасывающий для бытового пылесоса (АВП) снижен коллекторным электродвигателем, на валу которого установлен центробежный вентилятор. Последний изготовлен из алюминия или листовой стали, между которыми размещены лопасти. Один диск, обращенный в сторону входного патрубка, имеет вырезы, а другой закрепленный на валу ротора электродвигателя. Ротор вместе с вентилятором тщательно центрируют при установке в электродвигателе для снижения шума и вибрации.

Воздуховсасывающие агрегаты унифицированы (табл. 4.2). Вся подвижная часть агрегата, в которой вращается ротор, включает в себя нижний 1 (рис. 4.1) и верхний 2 корпусы, статор 12 электродвигателя, щит 5, соединенные друг с другом винтами 6. В корпусе установлены вентиляторное устройство 15 и шарикоподшипниках вращается вал, к которому неподвижно крепятся якорь коллекторного электродвигателя и два рабочих колеса 14 (турбинного) вентилятора. Подшипники закрыты крышками 3 и 8, препятствующими вытеканию смазки ЦИАТИМ - 202.

Для ослабления вибрации корпуса, передающейся от агрегата, между ними помещают эластичную резиновую прокладку.

Новая серия воздуховсасывающих агрегатов для электропылесосов включает три типоразмера:

А-400, А-600 и А-800. Их мощность равна 400, 600 и 800 Вт, частота вращения ротора – 24 800 , 25 400 и 25 000 мин^-1 соответственно. Эти агрегаты имеют более высокий КПД, пониженное остаточное давление и меньшую массу.

Индикатор заполнения пылесборника расположен в верхней части корпуса пылесоса.

Таблица 4.2.

Показатель	Исполнение
	1	2	3	4
Номинальная потребляемая мощность при открытом входе воздуха, Вт	280	400	600	800
Максимальная полезная мощность, Вт	60	120	180	300
Максимальное статическое давление, кПа	8,5	12	14	16
Максимальный расход воздуха, дм3∕с	26	35	48	65
Максимальный статический КПД, %	28	32	35	37
Масса, кг	1,2	1,8	2	2,4

Фильтр-пылесборник осуществляет разделение пыли на фракции и ее прессование. Это позволяет повысить вместимость пылесборника на 70 %, не увеличивая его размеров, Пыль разделяется благодаря использованию двухслойного фильтра. Один его ( для грубой очистки0 представляет собой металлическую сетку, в которой задерживается и уплотняется волокнистая фракция, а другой ( для тонкой очистки) – обычный тканевой фильтр, улавливающий остальную пыль. Перед ее удалением из пылесоса обе фракции объединяются в пылесборнике с помощью специальной рычажной системы. Уплотнение осуществляется при подобранном оптимальном перепаде давления.

Различают сменный (бумажный) и постоянный (тканевый) фильтры.

Выпускаемые в настоящие время отечественные бытовые электропылесосы оснащены в основном тканевыми фильтрами (молескин, вельветон) в виде специальных мешков, которые очищают обычным встряхиванием и выбиванием.

За последние годы изготовителям пылесосов удалось существенно повысить качество фильтрации за счет увеличения удерживающей способности фильтрованного материала и применения дополнительных фильтров (обычно создаваемых из активированного угля), которые удерживая мельчайшие частицы пыли, не только дополнительно очищают выбрасываемый воздух, но и впитывает запахи.

‘’Сверхфильтры’’ также предназначены для улавливания мельчайшей пыли воздуха. Они имеют форму рамки, устанавливаются на выходе воздуха из пылесоса и по качеству фильтрации аналогичны фильтрам на основе активированного угля. Считается, что такой фильтр, чем обычный, очищает воздух от вредных микроорганизмов. Воздух, пропущенный через него, примерно на порядок чище, чем после прохождения через обычный фильтр.

Высокой эффективностью обладает воздушный фильтр ‘’Нера’’ (иногда встречается название ‘’TrueHepa”). Фильтры этого класса изначально разрабатывались для оборудования систем вентиляции в медицинских учреждениях и помещениях с повышенными требованиями к чистоте воздуха. Такой фильтр задерживает 99,9 % всех частиц размером до 0,3 мкм (пыльца, споры плесени и бактерии), что почти в 2200 раз меньше толщины человеческого волоса.

В некоторых моделях пылесосов (например, ‘’Siemens’’ VS95A, ‘’Bosch’’ BSF 1417 ultra) вместо пылесборника используется контейнер-фильтр ‘’Gore Plus’’ класса ‘’Нера’’. Антибактериальная обработка этого контейнера предотвращает размножение бактерий и микроорганизмов.

Недавно на нашем рынке появились пылесосы с водяным фильтром. Отечественные пылесосы этого типа (ПНЖ-400, ПНЖ-600, ПНЖ-800) называются жидкостными. Они не имеют классического фильтра. Очистка загрязненного воздуха происходит в воде, следует только время от времени менять ее. Установленный в помещении и включенный в электрическую сеть, жидкостный пылесос фильтрует запыленный воздух, совмещая функции очистителя и увлажнителя воздуха, снимает электрический заряд в помещении. На отечественном рынке можно встретить бесфильтровые пылесосы производства фирм ‘’Rainbow’’. ‘’Vax’’ (Великобритания) и ‘’Thomas’’ (Германия).

В 1993 г. Отечественной промышленностью был анонсирован жидкостный пылесос ‘’Урал’’ ПНЖ-600 доработка конструкция которого позволила бы создать на его основе воздухоочиститель ионизатор (или воздухоочиститель с электрическим фильтром). Однако о выпуске этих приборов не сообщалось.

С целью повышения комфортности отечественных пылесосов и улучшения санирно-гигиенических условий их эксплуатации разработаны унифицированные конструкции бумажных фильтров, которые можно применять в любых моделях пылесосов.

Основной бумажный фильтр устанавливают перед тканевым, а дополнительные – перед патрубком для удаления микропыли из воздуха, прошедшего основной фильтр.

Сменные одноразовые бумажные фильтры после заполнения до определенного уровня выбрасываю вместе с пылью. Это создает определенные удобства, улучшает очистку пылесоса от пыли. Бумажные фильтры выполнены в виде мешка. Для лучшей герметизации камеры прямоточного пылесоса в месте присоединения крышки к его корпусу бумажный фильтр снабжен фланцем из картона. Некоторые конструкции бумажных фильтров имеют резиновую диафрагму с круглым отверстием. В него вставляют всасывающий патрубок пылесоса.

Бумага , применяемая для изготовления отечественных фильтров, содержит не менее 50 % вискозного штапельного волокна. Степень пылесодержания слоя бумаги при скорости потока пылевоздушной смеси, равной 0,5 м∕с, составляет не менее 90 % ; разрывное усилие, приложенное в продольном направлении к полоске бумаги шириной 15 мм, - не менее 25,48 Н; толщина слоя – не более 20 мкм; плотность бумаги – 38 г∕м³.

Разовые фильтры некоторых фирм-изготовителей, например ‘’AEG’’ (Германия) и ‘’Electrolux’’ (Швеция), именуются дву- и трехслойными, хотя под количеством слоев подразумевается плотность фильтра. Что касается аналогичной конструкции фильтров фирм ‘’Moulinex’’, ‘’Rowenta’’, ‘’Samsung’’, (Южная Корея) и ‘’Panasonic’’ *(Япония), то число слоев принято называть степенью фильтрации.

Фирмы зачастую весьма своеобразно определяют степень фильтрации (некоторые учитывают даже крышку пылесборника. Поэтому всегда следует уточнять, что подразумевается под этой величиной.

В последние годы все большую популярность приобретает еще один вид пылесоса без фильтра, в котором отделение пыли от воздуха происходит под действием центробежной силы. Эта модель, так называемый ‘’Двойной циклон’’, (компания ‘’Dyson Appliances’’). Первый ‘’Двойной циклон’’ сошел с конвейера в 1993 г.

Устройство для автоматической уборки шнура представляет собой вращающийся барабан (кассету), насаженный на неподвижную ось и приводящийся во вращение спиральной пружиной.

Отдельную группу образуют пылесосы, осуществляющие влажную (мокрую) уборку помещений полов. Как ни странно, такие модели не используются повышенным спросом на отечественном рынке бытовой техники. Это связано в первую очередь с тем, что моющие пылесосы более тяжелы, мене компактны и маневренны.

Они хорошо справляются с уборкой твердого покрытия. Трудности же возникают при проведении уборки паркета, который очень плохо переносит контакта с водой. Следует быть внимательным при уборке ковровых покрытий. Большое количество воды, впитываемое покрытием, требует просушивания и может вызвать гниение его основы. После мокрой чистки на поверхности ковра остается тонкой слой липкой мыльной пленки, притягивающий новую грязь. Поэтому целесообразно применять моющие растворы, изготовленные производителями самих пылесосов: в большинстве случаев они предусматривают кристаллизацию моющего средства.

В последние годы развитие новых направлений в создании ковровых покрытий еще больше обострило проблемы, возникающие при их мокрой чистке. Широкий спектр ковровых покрытий на текстильной основе подвергается риску усадки и неравномерного сжатия. Поскольку в их производстве широко используются экологически чистые водорастворимые клеи, мокрая чистка вызывает расслоение, а затем приводит к появлению необратимых деформаций поверхности таких ковровых покрытий.

Мокрая чистка абсолютно недопустима для фальшполов (провода, кабели и т.п.) и может причинить большой ущерб ковровым покрытиям с антистатической обработкой.

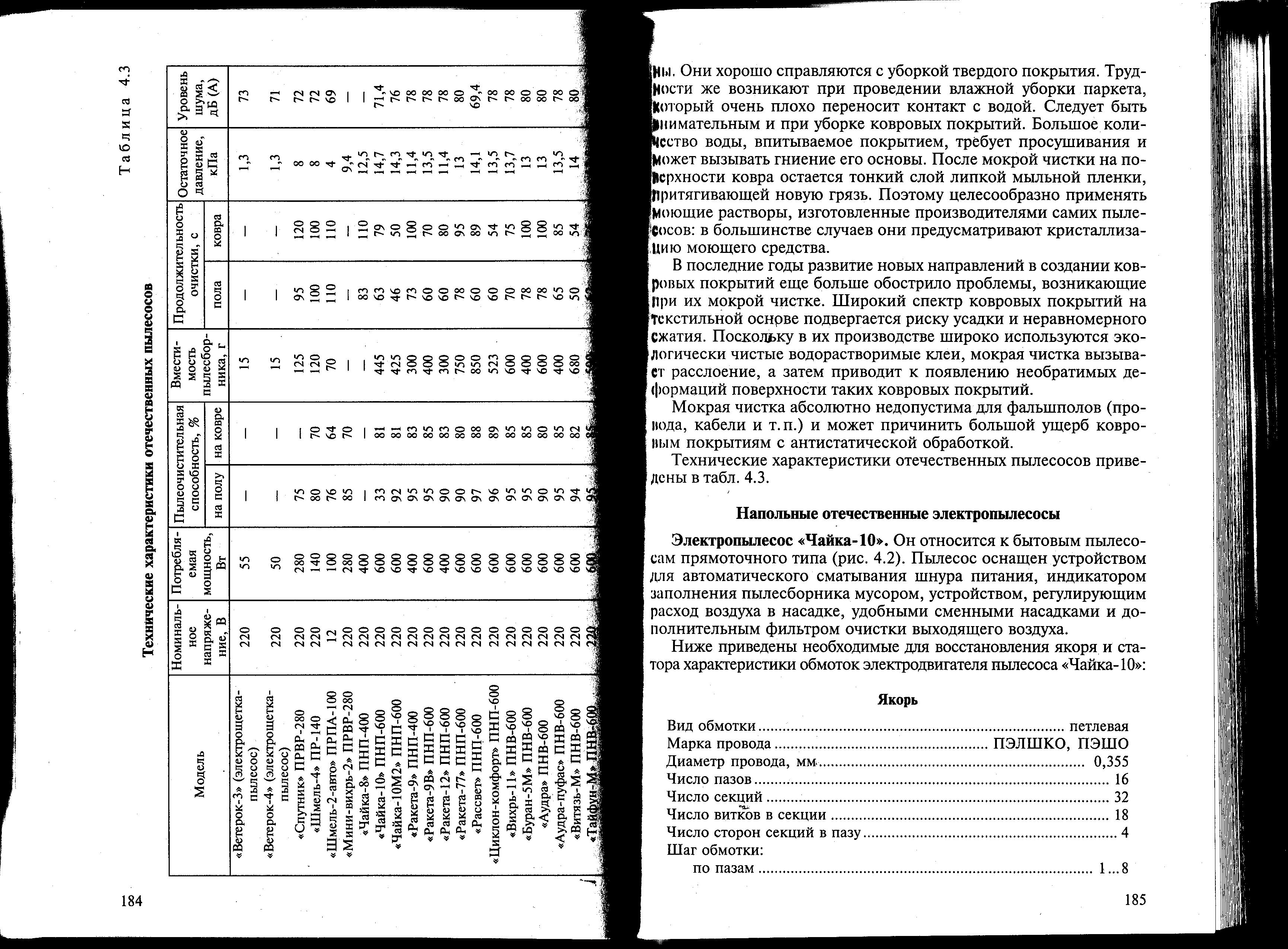

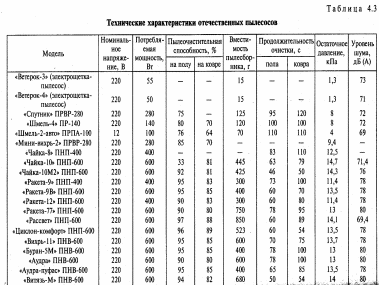

Технические характеристики отечественных пылесосов приведены в табл. 4.3.

Напольные отечественные электропылесосы

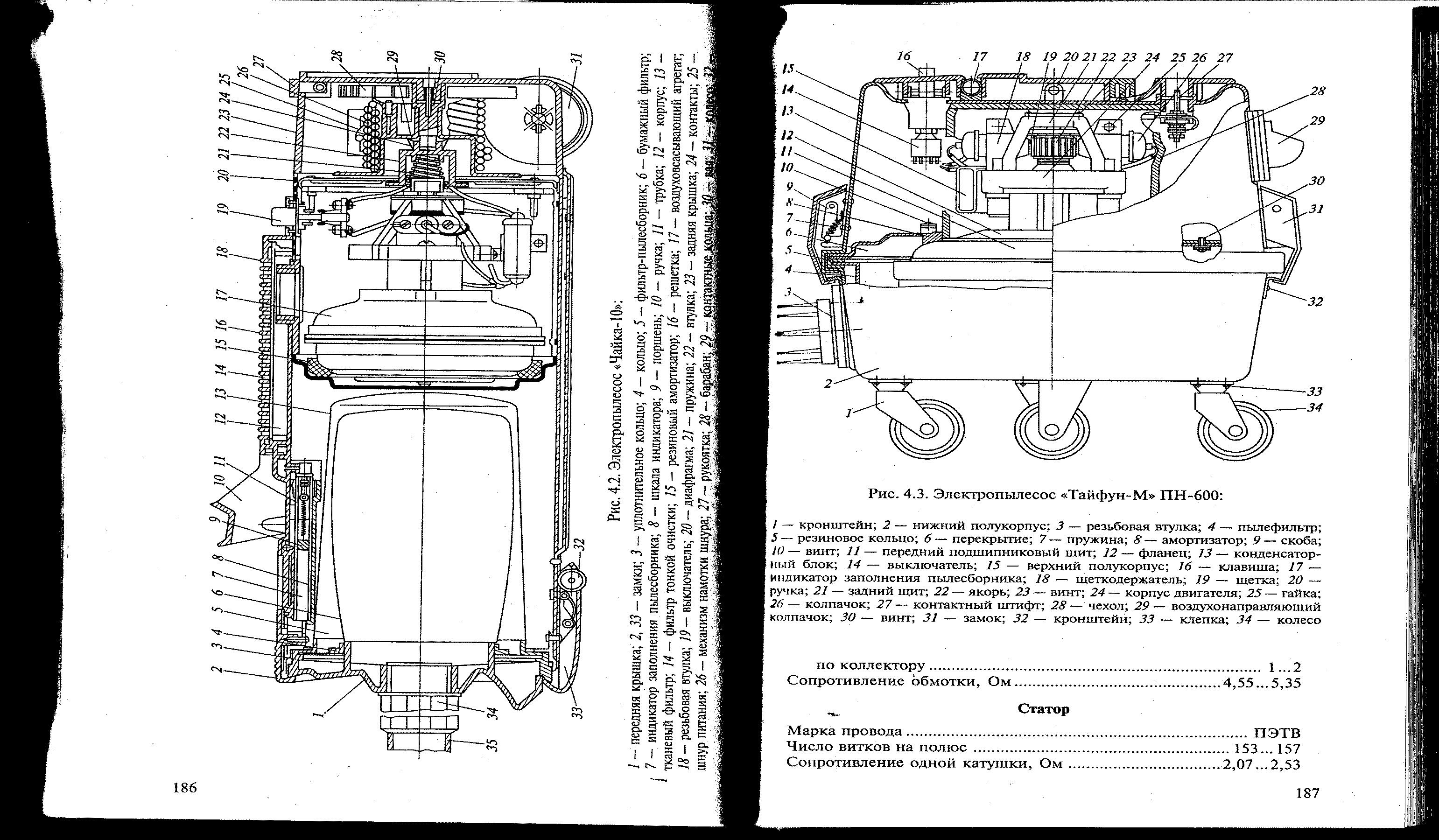

Электропылесос ‘’Чайка-10’’. Он относится к бытовым пылесосам прямоточного типа (рис.4.2). Пылесос оснащен устройством для автоматического сматывания шнура питания, индикатором заполнения пылесборника мусором, устройством, регулирующим расход воздуха в насадке, удобными сменными насадками и дополнительным фильтром очистки входящего воздуха.

Ниже приведены необходимые для восстановления якоря и статора характеристики обмоток электродвигателя пылесоса ‘’Чайка-10 ”:

Электрическая схема

Электропылесос ‘‘Тайфун-М’’ ПНВ-600. Это напольный пылесос вихревого типа. Он состоит из двух полукорпусов (рис. 4.3.) из нижнего 2-пылесборника и верхнего 15 – агрегатного отсека. Полукорпуса соединены друг с другом с помощью двух замков. Каждый полукорпус снабжен уплотнительным кольцом, расположенным по периметру.

Нижний полукорпус имеет всасывающее отверстие, в котором установлена втулка 3 с невозвратным клапаном. На ней монтируют сменный пылесборник. Пылефильтр представляет собой металлическое кольцо, на котором устанавливают сначала резиновое кольцо, а затем стальное кольцо, зажимающее пылефильтр из ворсистой ткани. На крюки стального кольца надевают пылефильтр из тонкой ткани.

В верхнем полукорпусе имеется нагнетательное отверстие в котором установлена резьбовая втулка.

К трем кронштейнам, присоединенным к верхнему полукорпусу с помощью трех винтов М4×8, крепится воздуховсасывающий агрегат пылесоса. Вентилятор агрегата состоит из двух неподвижных крыльчаток и направляющего диска (диффузора).

Конденсаторный блок 13, закрепленный на корпусе электродвигателя с помощью специально-го хомута и двух винтов М4×8, состоит из трех конденсаторов постоянной емкости и предназначен для предотвращения радио- и телепомех, возникающих при работе электродвигателя. В конденсаторный блок входят один конденсатор К75-37 емкостью 0,47 мкФ и два конденсатора К75-37 емкостью 0,0022 мкФ каждый.

Электрическая схема пылесоса предоставлена на рис. 4.4.

Зарубежные пылесосы

Немецкая фирма ‘’Bosch’’ выпускает пылесосы с большой мощностью всасывания и низким уровнем шума. Одна из ее последних разработок – пылесос ‘’Perfecta 85’’ BBS 8560. Агрегат имитирует переключатель, который в соответствии с типом покрытия подвидом насадки и степенью заполнения фильтра автоматически задает оптимальную мощность всасывания при минимальных затратах электроэнергии. Потребляемая мощность агрегата может достигать 1500 Вт. Благодаря надежной звукоизоляции работающий агрегат создает небольшой шум, даже при максимальной мощности. Он снабжен светодиодным индикатором, который подает сигнал о необходимости замены фильтра, и устройством для регулировки направления входящего воздушного потока.

Пылесос “’Perfecta 85’’ оснащен так называемой гигиенической системой фильтрации с семью фильтрами. Они расположены перед воздуховсасывающим агрегатом и за ним. Эти фильтры улавливают и удерживают не только обычную пыль, но и микрочастицы размером 0,3…0,5 км. В результате выходящий воздух очищен почти полностью.

Двухслойный бумажный фильтр первым встречает поток воздуха с пылью. Степень очистки воздуха им очень высока. Особый затвор обеспечивает гигиеничность его замены.

Далее поток воздуха проходит через контейнерный бактерицидный фильтр, тонкое волокно которого обработано дезинфицирующим составом.

Непосредственно перед двигателем расположен фильтр супертонкой очистки. Его тончайшие стеклянные волокна содержат электростатический заряд и потому улавливают микрочастицы, которые пропущены предыдущими фильтрами. Размеры поглощаемых частиц составляют 0,3…0,5 мкм. Эта та часть домашней пыли, которая, попадая в дыхательные пути, вызывает аллергию.

За вентилятором размещен еще один двуслойный бумажный фильтр, после прохождения, которого воздух почти полностью очищен. На выходе из пылесоса электростатически заряженный микрофильтр задерживает мельчайшие частицы, не улавливаемые обычным способом.

Агрегат оснащен роликовой насадкой. Которую можно использовать для уборки любых покрытий; телескопической всасывающей трубкой с фиксатором высоты; приспособлением, которое препятствует накапливанию статического заряда; вращающимся удлинительным шлангом и устройством для автоматической намотки шнура с тормозом.

Различные модели пылесосов выпускает фирма ‘’Philips’’. Среди них особое внимание привлекают пылесосы серии ‘’Vision’’(табл. 4.4), которые опровергают традиционные мнение о том, что двигатель повышенной мощности обеспечивает более тщательную уборку. Исследования, проведенный фирмой, показали, что эффективность и качество чистки зависят прежде всего от мощности всасывания у входа в насадку. Эти пылесосы представляют собой высокопроизводительные воздуховсасывающие агрегаты с турбосистемой, которая обеспечивает высокую начальную мощность всасывания при потребляемой мощности 1200 Вт. Они отличаются уменьшенной массой и небольшими размерами.

Таблица 4.4.

Технические характеристики пылесосов серии ‘’Vision’’

Показатель	‘’Vision’’ 8735	‘’Vision 8833
Максимальная мощность, Вт Номинальная мощность, Вт Мощность всасывания, Вт Уровень шума, дБ (А) Остаточное давление, кПа Расход давление, дм3∕с Объем мешка для мусора, дм3 Радиус действия, м Универсальная насадка Хромированная трубка Число фильтров Электронный регулятор	1400 1200 350 72 30 37 4 11,5 На колесиках Телескопическая 5 На корпусе	1400 1200 350 72 30 37 4 11,5 На колесиках Обычная 5 На рукоятке

Еще одно изобретение фирмы ‘’Philips’’ – электрическая щетка, которой снабжены некоторые модели пылесосов ‘’Vision’’ использование значительно повышает качество очистки разных поверхностей, особенно ковров. Ворсинки при действии электрической щетки распрямляются, что позволяет глубже проникающий ворс и собирать большее количество пыли. Если обычная насадка поглощает около 60 % пыли, щетка на колесиках – около 68 %, то электрическая щетка способна собирать до 82 % пыли.

При использовании пылесосов ‘’Vision’’ не нужно наклоняться к корпусу для переключения режимов – мощность всасывания регулирует пульт дистанционного управления в соответствии с типом обрабатываемой поверхности и со степенью ее загрязнения. Лампочка индикатора пульта на ручке шланга указывает на готовность системы к работе.

В пылесосе ‘’Vision’’ гибкий шланг шарнирно соединен с корпусом. Внутри соединения находятся провода для электроснабжения пульта дистанционного управления электрощетки. Благодаря шарниру пылесос обладает высокой маневренностью, позволяет добираться при уборке до самых труднодоступных уголков и узких щелей.

Гибкий шланг оснащен предохранительным клапаном, который автоматически отсоединят его, если нажатие оказывает слишком сильным.

Пылесосы ‘’Vision’’ снабжены емким бумажным пылесборником с высокой степенью фильтрации. С помощью особого кассетной системы он автоматически закрывается, как только его удаляют из корпуса. Попадание пыли в воздух при замене заполнения пылесборника полностью исключено.

Гигиеническая система фильтрации имеет пять ступеней:

1.двухслойный бумажный фильтр-пылесборник;

2.двойной фильтр для очистки отработанного воздуха, установленный за двигателем;

3.электростатический микрофильтр;

4.углеродистый фильтр, расположенный против входного отверстия (задерживает мельчайшие частицы пыли и устраняет неприятные запахи).

Набор этих фильтров обеспечивает почти полную очистку воздуха. Автоматический индикатор сигланилирует о необходимости замены того или иного фильтра.

Система автоматического контроля мощности определяет количество пыли на той или иной поверхности и выбирает необходимую для очистки мощность электродвигателя. Скольжение насадки регулируется также автоматически.

Большинство зарубежных моделей оснащены электронным устройством для регулирования мощности двигателя и соответственно силы всасывания. Фирмы “Siemens’’, ‘’Philips’’ выпускают пылесосы с регулируемой мощностью в пределах 300…1400 Вт. Владелец пылесоса сам устанавливает нужную силу всасывания для того или иного вида очищаемой поверхности.
