Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Государственное Образовательное Учреждение

Сибирская государственная автомобильно-дорожная академия

СибАДИ

Кафедра: «Строительство и эксплуатация дорог»

Самостоятельная работа

Строительство ливневой канализации и водопровода

Работу выполнил:

студент гр. 33 АД

Давыдов Д.В.

Принял: преподаватель

Степанец В.Г.

Омск-2005

Введение

В данной курсовом проекте назначается технология и организация производства работ на сооружение ливневой канализации и водопровода.

В зависимости от района строительства, исходных данных рассчитываются сроки строительства и основные параметры технологии организации работ. С технической и экономической оценки назначается тип машин и определенных их потребностей.

На участке сосредоточенных работ определяют строительный период, виды, объемы работ. Составляют линейный календарный график производства работ для взаимной увязки производства линейных работ во времени.

По проведению контроля возведения земляного полотна на всех его этапах Предусмотрены мероприятия по контролю качества продукции.

Глава 1 Исходные данные для проекта производства работ по строительству ливневой канализации и водопровода.

2.1. Исходные данные

Таблица 1 – Исходные данные для производства работ

Параметр	Ливневая канализация		водопровод		Lтрс, км	i, ‰	Тип грунта
	Ø, мм	Lтр, м	Ø, мм	Lтр, м
Значение	1200	5	900	12	7,0	0,008	Суглинок лёгкий

H_р.с.=0,2м – толщина снятия растительного слоя;

H_щ=0,24м-высота основания

Время строительства 1 год

Т_см=8,2 ч – продолжительность рабочей смены.

Расстояние между смотровыми колодцами 150м

Расстояние между дождеприемными колодцами 70 м

Транспортировка железобетонных труб 9 км.

Дальность транспортировки грунта 4км.

ГПГ=2,61м

Грунт – суглинок лёгкий

1:т=1:0,5

г. Тара

2.2. Технические нормативы городской дороги

Технические нормативы для магистральной улицы общегородского значения регулируемого движения берем из СНиП 2.07.01 – 89.

Таблица 2 - Технические нормативы городской дороги

Расчетная скорость движения, км/ч	Ширина полосы движения, м	Число полос движения	Наименьший радиус кривых в плане, м	Наибольший продольный уклон, ‰	Ширина пешеходной части тротуара, м
80	3,50	4 - 8	400	50	2,25

2.3. Размещение инженерных подземных сетей

Поперечный профиль магистральной улицы общегородского значения представлен на рисунке 3.1.

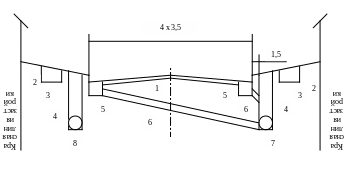

Рис. 3.1 - Поперечный профиль жилой улицы:

1 - проезжая часть

2 - газон

3 - тротуар

4 - смотровой колодец

5 - дождеприемные колодец

6 - ветки присоединения

7 - трубопровод ливневой канализации

8 - трубопровод водопровода

2.4 Виды и объемы работ

2.4.1. Расчет сроков производства работ

На основании дорожно-климатического графика, графика гражданских сумерек, а также справочной литературы определяем сроки начала и окончания производства работ, календарную продолжительность сезона, время простоя из-за весенней и осеней распутицы, время простоя по метеоусловиям и так далее. Кроме того, по этим данным определяются коэффициент сменности и общая продолжительность строительного сезона.

Продолжительность строительного периода определяется по формуле:

Т_строит = (Т_к - Т_в - Т_м - Т_орг)к_см , где

Т_строит - продолжительность строительного периода

Т_к - календарная продолжительность периода от конца весенней распутицы до начала осенней

Т_в - выходные и праздничные дни

Т_м - простой по метеоусловиям

Т_орг - продолжительность организационного периода

к_см - коэффициент сменности

к_см = (244*1 + 121*2) / 365= 1.35

Т_строит = (175 - 62 – 17-1,75)*1.35 = 128

2.5 Расчет объемов земляных и других видов работ по устройству ливневой канализации

2.5.1Расчет геометрических параметров траншеи для устройства ливневой канализации и определение объемов земляных работ.

Высота траншеи:

Н = ГПГ - 0,5 + h_ст + h_осн

Н = 2,6 - 0,5 + 0,08 + 0,24 = 2,42м

Ширина траншеи по низу:

В_Н = 0,6∙2 + D_н

В_Н = 1,2 + (0,9+0,16) = 2,26м,

Ширина траншеи по верху:

В_В = B_Н + 2∙Н∙0,5

В_В = 2,26 + 2∙2,42∙0,5 = 4,68м

Объём растительного слоя:

,

Объём траншеи:

Объем основания :

V_осн= м³,

Объем ручной засыпки:

Объем механизированной засыпки:

,

Количество труб при длине l_тр=5м:

n_тр.= =1400 шт,

Смотровые колодцы для ливневой канализации устраиваем на расстоянии 100 м (исходя из диаметра трубы ливневой канализации и продольного уклона улицы), при этом их количество будет равно:

Смотровой колодец d=1500 мм

Таблица 3 – Материалы для смотровых установки колодцев

Материал на устройство колодца	на 1 колодец	на 47
Цилиндр рабочей камеры, м3	1,78	83,66
Плиты перекрытия, м3	0,27	12,69
Кольцо горловины, м3	0,17	7,99
Опорное кольцо, м3	0,053	2,491
Люк чугунный, шт	1	47
Смесь бетонная, м3	0,035	1,645
Раствор цементный, м3	0,017	0,799
Битум горячий, кг	42	1974

Дождеприемные колодцы для канализации устраиваем на расстоянии 70 м (исходя из диаметра трубы канализации), при этом их количество будет равно:

Таблица 12 – Материалы для установки дождеприемных колодцев

Материал на устройство колодца	на 1 колодец	на 400
Цилиндр рабочей камеры, м3	0,54	216
Плиты перекрытия, м3	0,09	36
Кольцо горловины, м3	0,17	68
Опорное кольцо, м3	0,053	21,2
Люк чугунный, шт	1	400
Смесь бетонная, м3	0,035	14
Раствор цементный, м3	0,014	5,6
Битум горячий, кг	20	8000

Технология строительства ливневой канализации:

1) Разбивка трассы ливневой канализации

2) Снятие растительного слоя бульдозером ДЗ – 8

Е 2-1-5 №1,а

Н_вр = 0,84

Р = 0-89 р.

П_б = 8,2*1000/0,84 = 9762 м³/см

V_р.с. = 119

N = V/П_б = 119/9762 = 0,012

Принимаем 1 бульдозер ДЗ-8 с коэффициентом использования 0,012

3) Рытьё траншеи экскаватором

V_см = V_общ /Т = 58782/128 = 459 м³/см

L_зах = L /Т = 7000/128 = 55 м/см

Фактический срок строительства и длину захватки рассчитываем относительно ведущей машины, в моём случае – экскаватора

Экскаватор ЭО-4121а

Вместимость ковша – 1,25 м³

Н_вр = 1,56

П_э = 8,2*100/1,56 = 526

V_см^ф = 526 м³/см

T^ф = V_общ / V_см^ф = 58782/526 = 112 см

L_зах^ф = 7000/112 = 63 м.

4) Ручная доработка грунта

V_р.д. = L_зах *В_н*h = 63*2,26*0,24 = 34 м³

Е–2-1-47, Т-1, №1,д

Н_вр = 0,85

Р = 0-54,4 р.

П_б = 8,2/0,85 = 9,6 м³/см

N_раб = V_раб./П_з = 34/9,6 = 3,5 чел.

Принимаем 4 землекопа 2 разряда

5) Устройство щебёночного основания толщиной 24 см.

1. Погрузка щебня экскаватором

Е-2-1-8, Т-1, №1,а

ЭО-1621

V_к = 0,15 м³

Е-2-1-8, Т-3, №1,а

Н_вр = 6,5

Р = 5-14

П_б = 8,2*100/6,5 = 98 м³/см

V_{см щ.} = 63,5 м³

N = 63,5/98 = 0,65

Принимаем 1 экскаватор ЭО-1621 с коэффициентом использования 0,65

2. Вывозка щебня самосвалом

V_щ = 63,5 м³

m = 63,5*1,85 = 117,48 т

N = 117,48/68,3 = 1,72

Принимаем 2 самосвала с коэффициентом использования 0,86

3. Засыпка траншеи бульдозером ДЗ-29

Е-2-1-34, №1,а

Н_вр = 0,66

Р = 0-60,1

П_б = 8,2*100/0,66 = 1242 м³/см

N = 63,5/1242 = 0,05

Принимаем 1 бульдозер с коэффициентом использования 0,05

4. Планировка щебёночного основания

Ручные работы

Е-2-1-60, №8,а

Н_вр = 3,5

Р = 2-24

П_б = 8,2*100/3,5 = 234 м²/см

Площадь планировки = 278м²/см

N = 278/234 = 1,2

Принимаем 2 землекопа с коэффициентом использования 0,6

Расчет геометрических параметров траншеи для водопровода

Высота траншеи:

Н =h₁+ h₃+ h_осн+ h_р.сл

Н=0.7+0,194+0.15+0.2=1,244м_.

Н^’=ГПГ-0,5+D_н+h_осн

Н^’=1,1+0,2-0,194+0,15=1,644м

Принимаем высоту траншеи равной 1,644 м

Ширина траншеи по низу:

В_Н=0,6∙2+D_н

В_Н=1,2+0,194=1,394м,

Ширина траншеи по верху:

В_В=B_Н+2∙Н∙0,67

В_В=1,394+2∙1,644∙0,67=3,597м

Ширина траншеи по середине:

В_ср. = В’_Н +2∙(h+0,5)∙m

В_ср. =1,595+2∙(0,194+0.5)∙0.67=3,597

В’_Н=В_Н+2∙h_осн∙m

В’_Н=1,394+2∙0,15∙0,67=1,595

В_В^’= В_В-2∙ h_р.сл∙m

В_В^’=3,597-2∙0.2∙0.67=3,329

Смотровые колодцы для ливневой канализации устраиваем на расстоянии 100 м (исходя из диаметра трубы ливневой канализации и продольного уклона улицы), при этом их количество будет равно:

Дождеприемные колодцы для водопровода устраиваем на расстоянии 75 м (исходя из диаметра трубы канализации), при этом их количество будет равно:

Таблица 13 – количество электродов на 200 колодцев

	на 10 стыков	на 200
Электродов, кг	14,7	2940

Таблица 14 - Материал на гидроизоляцию стыков d=194 мм

	на 100 стыков	На 200
Битум БН-4, кг	7,3	1460
Бензин Б 70, л	17,5	3500
Мастика битумная, кг	1010	202000
ИЗОЛ, м2	156	31200
Крафт-бумага, м2	70,2	14040
Дрова, м3	1,8	360

Объём растительного слоя:

,

V^ср_р.с.=V ²_р.с∙p_чер

V^ср_р.с=5194,5∙1200=6233400м³

V_з.р.=((В_н+В^в’)/2)∙(H-h_р.с.)∙l∙p_гр.

V_з.р.=((1,394+3,329)/2)∙(1,644-0,2)∙7500∙1840=47058082,8

V_р.р.=(( В_н^’’+В_н)/2)∙0,1∙l∙ p_гр

V_р.р.=((1,528+1,394)/2)∙0.1∙7500∙1840=2016180

В_н^’’= В_н+2∙m∙0.1

В_н^’’=1,394+2∙0.67∙0.1=1,528

Объем основания :

V_осн= м³,

Объем ручной засыпки:

Объем механизированной засыпки:

,

Объем вывезенного грунта:

V_вывез= V_р.з.+ V_р.р.=17155458,42+2016180=19171638,42

Количество труб при длине l_тр=12м:

n_тр.= =625 шт,

Количество стыков при длине l_тр=12м:

n_тр.= 625-1=624 шт,

2.5.3. Расчет веток присоединения

1. Расчет геометрических параметров траншеи

В_н=0,3+2^.0,014+2^.0,3=0,928 м.

В_в=0,928+2^.*0,5^.1,5=2,43 м.

2. Расчет объемов земляных работ при откопке траншеи

V_{раст. слоя} = (В_в + (В_в – 2h_р.с.m))0,2L

V_{раст. слоя} = (2,43+(2,43-2∙0,2∙0,5)) ∙0,2∙7,5=3,495 м³

V_{мех.раз}= ((В_В-2∙h_рас∙m)+(В_Н+2∙0,1∙m))∙(H-h_рас--^.0,1)∙L

V_{мех.раз} = ((2,43-2∙0,2∙0,5)+(0,928+2∙0,1∙0,5)) ∙(2,76-0,2-0,1) ∙7,5=33,476м³

V_{руч.раз}= (В_н+(В_Н+0,1∙2∙m))∙0,1∙L

V_{руч.раз} = (0,928+(0,928+0,1∙2∙0,5)∙0,1∙7,5= 0,73 м³

3. Расчет объемов обратной засыпки

V_{руч.зас}= ((В_Н+2∙m∙0,1)+(В_Н+2∙m(0,1+ ))) ∙L-( ∙L)=1,237 м³

V_{мех.зас}= (В_В+(В_В-(2∙m(H-h_осн- ))))∙(H-h_осн- )∙L-( ∙L)=47,98м³

V_под= (В_Н+(В_Н+2∙m∙0,1)) ∙0,1∙7,5∙=0,73 м³

4. Определение оптимального уклона откоса траншеи.

При глубине траншеи от 1,5 до 3,0 м. и грунте – супесь , оптимальный уклон откоса будет m=1:0,5

1. Число веток присоединения n=7500/70=107

2. число асбестоцементных труб n=5^.107=535 шт.

3. Количество стыков n=3^.535=1605

4. Материал на устройство стыков веток присоединения d=194 мм.

Таблица 15 - Материалы для заделки стыков

	на 100 стыков	на 1605
Муфты ВМ, шт	100	1605
Прядь смоляная, кг	63,3	1015,97
Раствор цемента М100, м3	0,206	3,31

3. Технологические расчеты

1. Ливневая канализация

1. Разработка грунта в траншеи экскаватором ЭО – 4121(Е2-1-13)

Н_ВР=2, Р=1-59 на 100 м³

Состав звена: машинист 6 разряда – 1, помощник машиниста 5 разряда.

П= м³

V_см= =160212,480/128=1251,66 м³/см

n= V_см/П=1251,66/410=3,05

К_исп=0,76

Принимаем 4 машины

Т_ф= =160212,48/410=97,7 см

L_зах=L / Т_расч =7500/97,7=76,8 м.

2. Снятие растительного слоя грунта бульдозером ДЗ-18 (Е2-1-5)

Н_ВР=1,5, Р=1-59 , на 1000 м²

Состав звена: машинист 6 разряда – 1

П= =5467 м²

V_см=В_В∙L_зах=6,518∙76,8=500,58 м²

n= V_см/П=0,09

Принимаем 1 бульдозер ДЗ-8 с коэффициентом использования 0,09

К_исп=0,09∙8,2=0,75 час

3. Доработка траншеи вручную (Е2-1-47)

Н_вр=1.3, Р=0-83.2, на 1 м³

Состав звена: землекоп 2 разряда – 1 человек

м³

V_см=0,1∙76,8∙4,56 =35,02 м³

n= V_см/П=5,6

Принимаем 6 землекопа 2 разряда с коэффициентом использования 0,92

1. Разработка грунта в траншее экскаватором ЭО-4121(ветки присоединения).

Е2-2-1-13, т.3, №3, а

Нв=2

Р=1-59 на 100 м³

Состав звена: машинист 6 разряда – 1 и помощник машиниста 5 разряда

м³/см

V_см=33476/128=261,53 м³/см

V_см= П=410 м³/см

Т_ф=33476/410=81,65 см

L_зах=L / Т_расч =7500/81,65=91,86 м

Принимаем 1 экскаватор с

К_исп= V_см/П=261,53/410=0,64

2.Снятие растительного слоя грунта бульдозером ДЗ-18 (Е2-1-5) (ветки присоединения).

Н_ВР=1,5, Р=1-59 , на 1000 м²

Состав звена: машинист 6 разряда – 1

П= =5467 м²

V_р.с.=1,15∙91,86=105,6 м²

n= V_р.с./П=0,02

Принимаем 1 бульдозер ДЗ-18 с коэффициентом использования 0,02

К_исп=0,02∙8,2=0,164 час

3.Доработка траншеи вручную (Е2-1-47) (ветки присоединения).

Н_вр=1.3, Р=0-83.2, на 1 м³

Состав звена: землекоп 2 разряда – 1 человек

м³

V_см=1,15∙0,05∙91,86 = 5,3 м³

n= V_р.с./П=0,84

Принимаем 1 землекопа 2 разряда с коэффициентом использования 0,84

4 Устройство основания (канализация):

- Погрузка материала основания в карьер ЭО-1621 (Е 2-1-8)

Состав звена: машинист 4 разряда – 1

Н_ВР=11, Р=8-69 , на 100 м²

м³

V_р.с.=2,98∙0,2∙76,8=45,77 м²

n=45,77/74,55=0,61

Принимаем 1 экскаватор 2 коэффициентом использования 0,61

- Транспортировка материала основания КамАЗ 55111 дальностью перевозки 10 км.

V_см=2,98∙0,2∙76,8=45,77шт.

n=45,77/60,14=0,75

Принимаем 1 автосамосвал КамАЗ 55111 с К_исп= 0,75

- Засыпка материала основания

(Е2-1-22)

м³

Н_ВР=0,77+0,38=1,15, Р=0-104,7

V_см=2,98∙0,2∙76,8 = 45,77 м³

n= 45,77/713=0,064

Принимаем 1 с коэффициентом использования 0,064

- Засыпка материала основания вручную

(Е 9-2-32) Н_ВР=0,9, Р=0-60,3 на 1 м²

м³

V_см=2,98∙0,2∙76,8 = 45,77 м³

n= 45,77/9,1=5,03

Принимаем 6 звеньев 24 человек (время работы Т=(5,03/6)∙8,2=6,87) с коэффициентом использования 0,84

4. Устройство песчаного основания (ветки присоединения).

Погрузка материала основания из карьер ЭО-1621 (Е 2-1-8)

Н_ВР=11, Р=8-69 , на 100 м²

м³

V_см=1,954∙0,2∙91,86 = 35,9 м³

n=35,9/74,55=0,48

Принимаем 1 экскаватор с коэффициентом использования 0,4

- Транспортировка материала основания автокраном КамАЗ 55111 дальностью перевозки 10 км.

V_см=1,954∙0,2∙91,86 = 35,9 м³

n=35,9/60,14=0,6

Принимаем 1 автосамосвал КамАЗ 55111 с К_исп= 0,6

- Засыпка песка в траншею бульдозером ДЗ-29

(Е2-1-22)

м³

Н_ВР=0,77+0,38=1,15, Р=0-104,7

V_см=1,954∙0,2∙91,86 = 35,9 м³

n= 35,9/713=0,05

Принимаем 1бульдозер с коэффициентом использования 0,05

- Засыпка песка вручную

(Е 9-2-32) Н_ВР=0,9, Р=0-60,3 на 1 м²

м³

V_см=1,954∙0,2∙91,86 = 35,9 м³

n= 35,9/9,1=3,95

Принимаем 4звено 16 человек (время работы Т=0,99∙8,2=8,09) с коэффициентом использования 0,99

4. Уплотнение песчаного основания пневмокаток ДУ-31А(для веток присоединения)

Состав звена: машинист 6 разряда.

Н_ВР=6,2, Р=3-97 , на 100 м²

м³

V_см=1,15∙91,86 = 105,64 м³

n= 105,64/132,26=0,8

Принимаем 1звено (время работы Т=0,8∙8,2=6,56) с коэффициентом использования 0,8

6. Погрузка, транспортировка , разгрузка элементов смотровых колодцев.

На 1 захватках 1 смотровой колодец.

- Погрузка (разгрузка) автокраном КС-4572 Е4-3-175.

Состав звена: машинист 6 разряда – 1

Н_вр=0,14 на 1 м³

Р=0-14,8

м³

V=1,4=1,4 т

n=1,4/59=0,02

Принимаем 1 автокран с К_исп=0,02

- Погрузка автокраном материалов для устройства смотровых колодец

КС-4572 (Е4-3-175)

м³

V=0,26+0,26+0,27+0,09+0,14+0,17+0,053+0,032=1,275 м³

n=1,275/59=0,02

- Транспортировка КамАЗом 5320 смотровых колодцев

м³

V=1,4 т

n=1,4/56,44=0,025

- Транспортировка КамАЗом 5320 материалов для устройства смотровых колодцев

м³

V=1,275 т

n=1,275/56,44=0,023

6. Погрузка, транспортировка , разгрузка элементов асбестоцементных труб.

На 1 захватках 18 асбестоцементных трубы.

- Погрузка автокраном КС-4572 элементов асбестоцементных труб.

Е4-3-175.

Н_вр=0,14 на 1 м²

м³

V=0,0266∙18=0,48 т

n=1,117/59=0,02

- Погрузка автокраном материалов для устройства асбестоцементных труб, КС-4572 (Е4-3-175)

м³

V=0,112+0,082∙18=1,588м³

n=1,588/59=0,027

- Транспортировка КамАЗом 5320 элементов а/ц труб

м³

V=0,48 т

n=0,48/56,44=0,0085

- Транспортировка КамАЗом 5320 материалов для устройства а/ц труб

м³

V=1,588 т

n=1,588/56,44=0,028

6. Погрузка, транспортировка , разгрузка элементов дожде приемных колодцев. На 1 захватках 6 Дождеприемные колодцев

- Погрузка (разгрузка) автокраном КС-4572 элементов дождеприемные колодцев. Е4-3-175.

На 1 захватках 1 Дождеприемные колодцев.

Состав звена: машинист 6 разряда – 1

Н_вр=0,14

м³

V=6∙4,6=27,6 т

n=27,6/59=0,47

- Погрузка автокраном материалов для устройства элементов дождеприемные колодцев.

КС-4572 (Е4-3-175)

м³

V=0,54+0,09+0,17+0,053+0,035+0,014+0,02∙6=1,022 м³

n=1,022/59=0,017

- Транспортировка КамАЗом 5320 элементов дождеприемные колодцев.

м³

V=6∙4,6=27,6 т

n=27,6/56,44=0,49

- Транспортировка КамАЗом 5320 материалов для устройства дождеприемные колодцев.

м³

V=0,54+0,09+0,17+0,053+0,035+0,014+0,02∙6=1,022 м³

n=1,022/56,44=0,018

7. Укладка ж/б труб Е-9-2-6,

Н_вр=0,73

Р=1-55,1 на 1 пог.м.

Состав звена: Монтажники наружных трубопроводов 4р-1

м

V=76,8 м

n=76,8/11,2=6,86

Принимаем 7 звеньев с К_исп=0,98

7. Укладка а/ц труб Е-9-2-6,

м/см

V=91,86м

n=91,86/63,07=1,46

Принимаем 2 звеньев с К_исп=0,73

8. Монтаж ж/б труб автогрейдером КС-4572

Н_вр=0,14 на стык

Р=0-14,8

Состав звена: Машинист 6 разряда

ст/см

V=15 ст

n=15/59=0,25

Принимаем 1 автокран КС-4572 с коэффициентом использования 0,25

8. Монтаж а/ц труб автогрейдером КС-4572

ст/см

V=18 ст

n=18/59=0,3

Принимаем 1 автокран КС-4572 с коэффициентом использования 0,3

8. Монтаж д/к автогрейдером КС-4572

ст/см

V=5 ст

n=5/59=0,085

Принимаем 1 автокран КС-4572 с коэффициентом использования 0,085

9. Устройство сборных типовых конструкций Е-9-2-29

Н_вр=7,6

Р=5-37 на 1 штуку

шт/см

V=1 шт.

n=1/1,07=0,93

Принимаем 1 звено – состав звена: Монтажник наружных трубопроводов 4 разряда – 1 человек, 3 разряда –3 человек, 2 разряда – 1 человек.

9. Устройство сборных типовых конструкций (дождеприемные колодцев)

шт/см

V=6 шт.

n=6/1,07=5,6

Принимаем 6 звеньев с К_исп=0,93

9. Устройство сборных типовых конструкций (а/ц трубы)

шт/см

V=18 шт.

n=18/1,07=16,8

Принимаем 17 звеньев с К_исп=0,99

10. Заделка стыков Е 4-3-18,2

Состав звена: монтажник наружных трубопроводов 4 разряда – 1 человек, 3 разряда –1 человек.

м/см

- смотровые колодцы (на 1 захватку 1 смотровой колодец)

V=0,037+0,061+0,14=0,239

n=0,239/54,67=0,004

- асбестоцементные трубы (на 1 захватку 18 асбестоцементных труб )

V=0,112+0,084=0,196

n=0,196/54,67=0,003

- дождеприемные колодцы (на 1 захватку 5 дождеприемные колодцев)

V=0,335

n=0,335/54,67=0,01

Принимаем 1 звено.

11. Обмазочная гидрология.

Е 4-3-184

Состав звена: изолировщик 3 разряда – 2 человека

Н_вр=0,27

Р=0-18,9

м²

- смотровой колодец

V=18,15 м²

n=0,6

- а/ц трубы

V=0,002+2,85+0,26+40,22+0,46=43,79 м²

n=43,79/30,37=1,44

- дождеприемные колодцы

V=0,003+4,72+0,43+66,71+0,77=72,63

n=0,335/54,67=2,39

12. Гидравлические испытания

Е9-2-9

Состав звена: монтажник трубопровода5 разряда – 1 человека

Н_вр=0,25

Р=0-19,4

м²

- смотровой колодец

V=17,64 м²

n=0,54

- а/ц трубы

V=4,14 м³

n=4,14/32,8=0,13

- дождеприемные колодцы

V=70,65 м³

n=70,65/32,8=2,15

Принимаем для смотровых колодцев и а/ц труб 1 звено , для гидравлических испытаний и дождеприемных колодцев 3 звена.

13. Ручная засыпка (канализация)

Е 2-1-58

Н_вр=0,86 на 1 м³

Р=0-52,9

м²

п=(115990,948∙76,8)/9,53∙7500=124,63

Принимаем 125 звеньев – монтажники наружных трубопроводов 2 разряда- 28 землекопов.

13. Ручная засыпка (ветки присоединения)

м²

V=1237∙91,86/9,53∙4575,32=2,6

Принимаем 3 звеньев

14. Уплотнение послойно (ручная трамбовка h=0.2 м)

Е 2-1-59

Состав звена: землекоп 2-го разряда – 1 человека.

Н_вр=6,2 на 1 м³

Р=3-97

м²

- смотровой колодец

V=2,8385∙76,8=218 м²

n=218/132,26=1,65

Принимаем 2 землекопа.

- ветки присоединения

V=1,15∙76,8=88,32 м³

n=88,32/132,26=0,67

Принимаем 1 землекопа.

15. Механизированная засыпка бульдозером ДЗ-29

Е 2-1-34

Н_вр=0,77 на 1 м³

Р=0-70,1

м³

- смотровой колодец

V=6730,2∙76,8/7500=68,9 м²

n=68,9/1064,9=0,065

- ветки присоединения

V=1631,1∙91,86/4575,32=32,75 м³

n=32,75/1064,94=0,031

Принимаем 1 бульдозер ДЗ-29

16. Подвижка грунта растительного слоя автогрейдером ДЗ-99.

Е 2-1-7

Н_вр=2,9 на 1000 м²

Р=30,7

м²

- канализация

V=4.192∙76,8=321,95

n=0,13

- ветки присоединения

V=1,15∙76,8=88,32 м³

n=0,13

Принимаем 1 автогрейдер ДЗ-99.

17. Разравнивание бульдозером ДЗ-25.

Е 2-1-28

Состав звена: машинист 6 разряда.

Н_вр=0,39 на 100 м³

Р=0-41,3

м³

- канализация

V=406

n=0,19

- ветки присоединения

V=415 м³

n=0,2

Принимаем 1 автогрейдер ДЗ-25.

18. Уплотнение грунта катком ДЗ-29 (на 0.3 м).

Е 2-1-31

Н_вр=0,89 на 100 м³

Р=0-43,5

м³

- канализация

V=406 м³

n=0,44

- ветки присоединения

V=415 м³

n=0,45

Принимаем 1 каток ДЗ-29.

19. Погрузка лишнего грунта экскаватором ЭО-3322

Е 2-1-13

Н_вр=3,7 на 100 м³

Р=3-37

м³

- канализация

V=40044,69∙76,8/7500=410 м³

п=410/221,62=1,85

- ветки присоединения

V=3904,67∙91,86/4575,32=78,4 м³

n=78,4/221,62=0,35

20. Выгрузка лишнего грунта КамМА 55111

м³

- канализация

V=424 м³

п=424/31,9=13,3

Принимаем 14 с КамМА 55111 с К_исп=0,95.

- ветки присоединения

V=196,3 м³

n=196,3/31,9=6,15

Принимаем 7 с КамМА 55111 с К_исп=0,88

2. Водопровод

S= =47058,082/7500=6,27 м²

1. Разработка траншеи экскаватором обратная лопата ЭО–4321 (Е2-1-13 т.2 ж5)

V_К=0,65 м² , Н_ВР=1,6 , Р=1,7 на 3 531,47 фут³

Состав звена: машинист 6 разряда – 1

П= м³

К_исп= =410/410=1

L_зах =П / S=410/6,27=65,4 м.

Принимаем экскаватор ЭО 4321 с коэффициентом использования 1

2. Снятие растительного слоя грунта бульдозером ДЗ-18 (Е2-1-5)

Н_ВР=0,84, Р=0,89 , на 1000 м²

Состав звена: машинист 6 разряда – 1

П= =9762 м²

V_см =В_В∙L_зах = 3,597∙65,4= 235,2м²

К_исп = V_см/П=235,2/9762=0,024

Принимаем 1 бульдозер ДЗ-8 с коэффициентом использования = 0,024

t=0,024∙8,2/1=0,2 час

3. Доработка траншеи вручную (Е2-1-47 т.2 д1)

Н_вр=0,85, Р=0,544 , на 1 м³

Состав звена: землекоп 2 разряда – 1 человек

м³

V_см=0,1∙65,4∙2,525=16,5м³

n=16,5/9,65=1,7

Принимаем 2 землекопа 2 разряда

(Время работы t=(1,7∙8,2)/(2)=7 часа

4. Устройство основания из песка

4.1 Погрузка песка экскаватором

Е2-1-9, т.3, №3, а

Н_в=1,6

Р=1-70 на 100 м³

Состав звена: машинист 6 разряда – 1

м³

V_см=0,1∙65,4∙2,525=16,5м³

Принимаем 1 экскаватор с К_исп= V_см /П=16,5/410=0,04

4.2 Транспортировка песка автосамосвалами КамАЗ-5511

м³

V_см=56,56 м³

К_исп= V_см/П=16,5/99=0,17

Принимаем 1 КамАЗ-5511 с К_исп= 0,17

4.3 Устройство песчаного основания Е-9-2-32

Нв=0,9

р=0-60 на 1 м³

Состав отряда:

монтажник наружных трубопроводов 3 разряда – 2

монтажник наружных трубопроводов 2 разряда – 2

м³

V_см=0,1∙ 65,4∙ 1,49=9,74 м³

n=9,74/9,1=1,07

Принимаем 2 звена со временем работы t=1,07∙ 8,2/2 =4,4 ч

5. Погрузка стальных труб, ж/б элементов смотровых колодцев автокраном КС-2561 (р=6,3 т) Е-4-3-175 №7,Б

Состав отряда: Монтажник конструкций 4р-1; 3р-1 ; Машинист крана 6р-1

Н_вр=0,14 m_тр=1,8 т

Р=0-14,8 на 1 элемент (трубу)

эл.

V_ТР=65,4/10=6,54 шт.

V_ск.=18 эл.

V_см=6,54+18=24,54 эл.

n=24,54/58,6=0,42

Принимаем 1 кран с К_исп= 0,42

6. Транспортировка стальных труб и ж/б элементов смотровых колодцев КамАЗ 5320

Состав звена: водитель 2 класса - 1

т.

Масса элементов колодца m=0,94+3∙1+0,75=4,69 т.

V_см=11,9∙1,8+4,69=26,11 т.

n=26,11/92,9=0,28

Принимаем 1 КамАЗ 5320 с К_исп=0,28

7. Разгрузка стальных труб и ж/б элементов смотровых колодцев автокраном КС-2561 (р=6,3 т) Е-4-3-175 №7,Б

Состав отряда: Монтажник конструкций 4р-1; 3р-1 ; Машинист крана 6р-1

Н_вр=0,14 m_тр=1,8 т

Р=0-14,8 на 1 элемент (трубу)

эл

V_тр=65,4/10=6,54 шт.

V_ск.=18 эл.

V_см=6,54+18=24,54 эл.

n=24,54/58,6=0,42

Принимаем 1 кран с К_исп= 0,42

8. Монтаж стальных труб автокраном КС-2561 (р=6,3 т)

Н_вр=0,31

Р=0-32,9 на 1 звено

Состав звена: Машинист крана 6р-1

Монтажник наружных трубопроводов 4р-2, 3р-2

эл.

n=24,54/26,5=0,93

Принимаем 1 автокран с коэффициентом использования 0,93

9. Монтаж водопровода рабочими с заделкой стыков

Е9-2-1

Н_вр=0,28

Р=0-21,9 на 1 м трубы

Состав звена: Монтажник наружных трубопроводов 5р-1, 4р-2, 3р-2

V=65,4 м

n=65,4/30=2,18

Требуется 3 звена со временем работы t=2,18∙8,2/3=5,96 часа

10. Монтаж ж/б элементов смотровых колодцев автокраном Е-4-3-178

Н_вр=0,59

Р=0-62,5 на 1 звено

Состав звена: машинист крана 6р – 1

Монтажник конструкций 4р-2, 3р-2.

эл.

V=18 шт.

n=18/14=1,29

Принимаем 2 автокран КС 2561 с К_исп=0,64

11. Устройство сборных смотровых ж/б колодцев Е-9-2-29

Н_вр=10,5

Р=7-67 на 1 колодец

Состав звена: Монтажник наружных трубопроводов 5р-1, 3р-3, 2р-1.

V=2 шт.

n=2/0,78=2,56

Принимаем 3 звена с временем работы t=8,2∙2,56/3=7 часов

12. Гидроизоляция смотрового колодца Е9-2-29

Н_вр=3,0

Р=2-37 на 1 колодец

Состав звена: Изолировщик 4р-1

V=2

n=2/2,7=0,74

Принимаем 1 звено со временем работы t=0,74∙8,2/2=6,07 часа

13. Засыпка трубопровода грунтом на половину диаметра трубы вручную с трамбованием Е2-1-58 т.2 а-3

Состав звена: землекоп 2р-1, 1р-1

Н_вр=0,73

Р=0-44,9 на 1 м³

V_см =V_{руч.зас} /L_зах=17155,458∙65,4/7500=149,6

n=149,6/11,23=13,32

Принимаем 14 звена со временем работы t=7,8 часа

14. Механизированная засыпка траншеи бульдозером ДЗ-18

Состав звена: машинист 6р-1

Н_вр=0,43

Р=0-45,6 на 100 м

V= 8078,520∙65,4/7500=70,44 м³

n=70,44/1907=0,037

Принимаем 1 бульдозер с К_исп=0,037

15. Уплотнение грунта пневмокатком ДУ-31А, Е2-1-31 т.3

Состав звена: машинист 6р-1

Н_вр=1,3

Р=1-38 на 1000 м²

Н_вр=0,24

Р=0-25,4

=2993

V=4,47∙65,4=292,34 м²

n=292,34/2993=0,1

Принимаем 1 каток с К_исп=0,1

16. Снятие остатков грунта бульдозерами, распределение по поверхности с одновременной планировкой Е2-1-36 т.1 а-2

Состав звена: Машинист 6р – 1

Н_вр=0,38

Р=0-40,3 на 1000 м² (за один проход бульдозера)

V_см=363 м³

n=363/21579=0,017

Принимаем 1 бульдозер с К_исп=0,017

3.3 Составы отрядов

Таблица 16 - Состав отряда (ливневая канализация и ветки присоединения)

№	Наименование машины	Марка машины	Кол-во	Профессия, разряд
1	Экскаватор	ЭО-4321	4	Машинист 6 р
2	Бульдозер	ДЗ-18	1	Машинист 6 р
3	Автосамосвал	КамАЗ 5511	1	Водитель 2 класса
4	Автокран	КС-4572	1	Машинист 6 р
5	Седельный грузовик	КамАЗ 5320	1	Водитель 2 класса
6	Пневмокаток	ДУ-31А	1	Машинист 6 р

Таблица 17 - Состав отряда (водопровод)

№	Наименование машины	Марка машины	Кол-во	Профессия, разряд
1	Экскаватор	ЭО-4321	1	Машинист 6 р
2	Бульдозер	ДЗ-18	1	Машинист 6 р
3	Автосамосвал	КамАЗ 5511	1	Водитель 2 класса
4	Автокран	КС-2561	2	Машинист 6 р
5	Седельный грузовик	КамАЗ 5320	1	Водитель 2 класса
6	Пневмокаток	ДУ-31А	1	Машинист 6 р
