3.Размещение инженерных подземных сетей

П оперечный профиль магистральной улицы общегородского значения представлен на рисунке 3.1

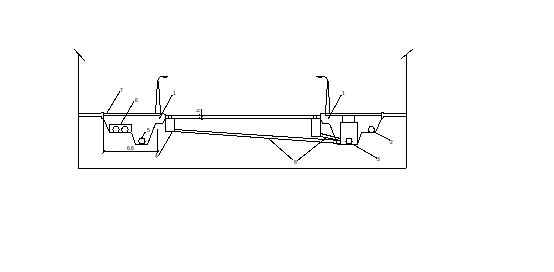

Рис 3.1. Поперечный профиль улицы: 1-электрический кабель освещения; 2-газопровод; 3-ливневая канализация; 4- водоприемный колодец; 5-водопровод; 6- теплопровод в коллекторе; 7-полодородный грунт на газоне; 8- ветки присоединения.

4.1. Определение продолжительности строительства

На основании дорожно-климатического графика, графика гражданских сумерек, а также справочной литературы определяем сроки начала и окончания производства работ, календарную продолжительность сезона, время простоя из-за весенней и осеней распутицы, время простоя по метеоусловиям и так далее. Кроме того, по этим данным определяются коэффициент сменности и общая продолжительность строительного сезона.

Продолжительность строительного периода определяется по формуле:

Т_стр.=(Т_к-Т_в-Т_м-Т_р)*К_см, (4.5)

где Т_к – количество дней теплого периода;

=140 день

Т_в – простой на выходные дни;

Т_в =17

Т_м – дни простоев по метеоусловиям (13 дней);

Т_р – период развёртывания потока (13 дней);

К_см – коэффициент сменности, определяется по формуле (1.4)

К_см=1,80

Т_стр=(140-13-17-13)*1,8=175 смен.

4.2Объемы и виды работ

Расчет геометрических параметров траншеи для устройства ливневой канализации и определение объемов земляных работ.

Размер траншеи понизу определяется по формуле:

В_н=2·а+D+2·c (4.6)

B_н=0,5·2+0,8+0,22=2,02 м;

Размер траншеи поверху определяется по формуле:

В_верх= В_н+2·Н_р·m, (4.7)

где Н_р=h_p.c.+0,5+D+2·c +h_ocн (4.8)

Н_р=0,2+0,5+0,8+2·0,11+0,2=1,92 м;

В_верх=2,02+2·1,92·1,25=6,82 м;

Определяем объем растительного грунта:

V_pc=L_уч·В_верх·h_p.c (4.9)

V_pc=3800·6,82·0,2=5183,2м³.

Определение объема механической разработки грунта

V_{мех.разр}=(В₁+В₂₎ )\2*(Н_р-0,2) *l_уч (4.10)

где В₁= В_верх-2·m·h_p.с

В₁=6,82-2·1,25·0,2=6,32 м.

V_{мех.разр}=(6,32+2,02) \2*(1,92-0,2) 3800= 27255,12 м³.

Определяем объем щебня, необходимый для засыпки основания:

(4.11)

V^щеб_осн=(2,02+(2,02+2*1,25*0,2))\2*0,2*3800=342 м³

Определяем объем песка, необходимый для засыпки трубы вручную:

Н_руч=2·с+D+0,5 (4.12)

Н_руч=2·0,11+0,8+0,5=1,52 м.

В_руч^низ=В_н+2*m*h_осн (4.13)

В_руч^низ=2,02+2*1,25*0,2=2,52 м

В_руч^верх= В_руч^низ+2*m*Н_р (4.14)

В_руч^верх=2,52+2*1,25*1,92=7,32 м

(4.15)

S_тр=П*(0,8+2*0,11)^2\4=2,56 м

S_руч=( В_руч^верх+ В_руч^низ)\2*Нр- S_тр (4.16)

S_руч=(2,52+7,32)\2*1,92-2,56=6,88 м

V_{пес.руч}= S_руч·l_уч (4.17)

V_{пес.руч} =6,88·3800=26144 м³.
