3.5. Механические свойства

Марка стали Вст3пс имеет следующие мех .свойства:

1.Временное сопротивление разрыву,Мпа-480МПа.

2.Предел текучести, Мпа-245МПа

3.Относительное удлинение, %-26

3.6.Подобрать марку электрода

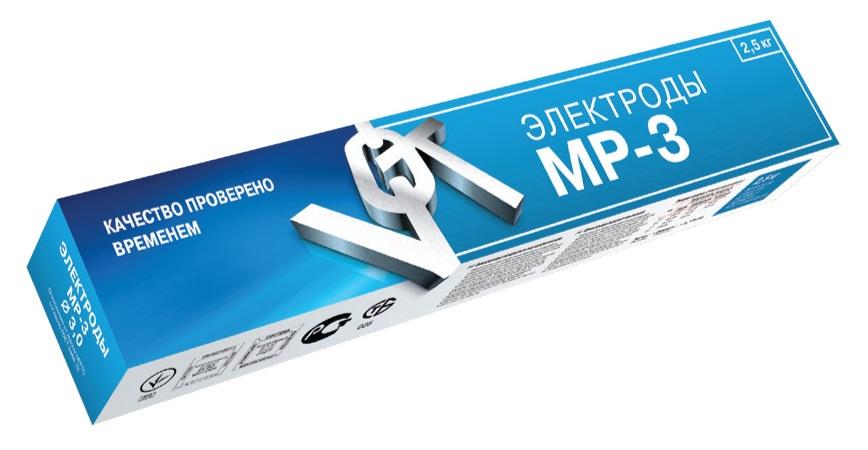

Я выбрал марку электродов ЛЭЗ МР-3

Тип Э46

Электроды марки ЛЭЗ МР-З предназначены для ручной дуговой сварки конструкций из углеродистых сталей с содержанием углерода до 0,25%. Сварка во всех пространственных положениях, кроме вертикального сверху вниз, постоянным током обратной полярности и переменным током от источников питания с напряжением холостого хода (50±5)В.

Рекомендуемое значение тока (А)

Диаметр . мм	Положение шва
	нижнее	вертикальное	потолочное
2,5	70-90	60-100	60-100
3,0	90-140	80-100	80-100

Характеристики плавления электродов

- Коэффициент наплавки, г/Ач: 8,5

- Расход электродов на 1кг наплавленного металла, кг: 1,7

4. Оборудование сварочного поста

4.1 Схема поста с указанием оборудования

Сварочный пост – это рабочее место сварщика, оборудованное всем необходимым для сварочных работ.

Стационарный сварочный пост комплектуется:

1.Система вентиляции,

2.освещение,

3.заземление,

4. источником питания сварочной дуги,

5.электрододержатель,

6.сварочный кабель (прямой и обратный ),

7.инструменты (металлическая щётка ,молоток, угольник, мел,молоток для шлака).

8.спецодежда,

9.стол и стул сварщика,

10.маска(щиток)

11. медицинская аптечка,

12.средства пожаротушения.

4.2Подобрать источник питания с указанием технических характеристик

Сварочные инверторы -становятся все более популярными среди сварочных аппаратов из-за малого веса и габаритов, уменьшения потребления электроэнергии. При этом качество технических характеристик и свойств не только сохранено, но и значительно улучшено. Эти устройства показывают высокие сварочные результаты, обладают достаточно высоким КПД, малочувствительны к перепадам напряжения в электросети, имеют ряд преимущественных функций.

Принцип работы сварочного инвертора заключается в преобразовании напряжения питающей сети 220В или 380В с частотой 50Гц в сварочное напряжение с помощью высокочастотного транзисторного преобразователя. Способ частотного преобразования позволяет применять в производстве инверторов детали и комплектующие с малым весом и габаритами. Отсюда и общие габариты , и вес инверторов получаются намного меньше , чем у <<классических>> сварочных аппаратов.

В производстве и в быту, когда использование тяжелого и габаритного сварочного аппарата представляется нецелесообразным , сварочные инверторы просто незаменимы.

Сварочный инвертор Форсаж 250-  предназначен для ручной дуговой сварки и резки малоуглеродистых, низколегированных, коррозионностойких сталей и чугуна штучными покрытыми электродами. Сварочный инвертор Форсаж-250 - сварочный аппарат постоянного тока инверторного типа промышленного применения, обеспечивающий выполнение ответственных сварочных работ при монтаже, ремонте и изготовлении сварных конструкций толщиной 1,0 - 20,0 мм. Сварочный инвертор Форсаж-250 незаменим при производстве ремонтных и аварийных работ, связанных с выездом к месту их проведения, либо в труднодоступных местах. Преимущества сварочного инвертора ФОРСАЖ-250: - малый вес, габариты; - высокий показатель ПВ (80%); - лёгкое зажигание, устойчивое горение и эластичность дуги; - высокое качество сварных швов, минимальное разбрызгивание металла; - глубокое проплавление корня шва с образованием мелкозернистой структуры; - сварочные электроды любого типа; - защита от перегрева и короткого замыкания; - стабильные сварочные свойства при колебаниях напряжения в сети питания.

Технические характеристики

Наименование параметра	Значение
Напряжение питания, В	3х380
Допустимые отклонения напряжения, %	+10 -15
Номинальный сварочный ток, А	250
Диапазон регулирования сварочного тока, А	15-250
Потребляемая мощность, кВА	10
Продолжительность включения (ПВ), %	80
Диаметр электрода, мм	1,6-5,0
Напряжение холостого хода, В	95
Габаритные размеры ДхШхВ, мм	430х190х350
Масса, кг	13,6
Температурный диапазон, °С	от -30 до +40
