Расчет проветривания выработки
Расчет проветривания тупиковой выработки включает в себя следующие этапы:

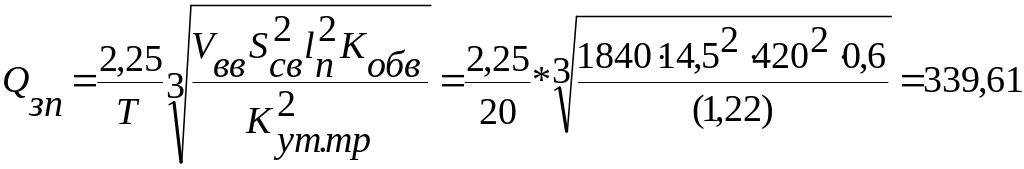

Определение расхода воздуха по газам, образующимся при взрывных работах
м3/мин,
где Т – время проветривания забоя после взрыва по ПБ, мин;
Sсв - площадь сечения выработки в свету, м2;
lп – проектная длина выработки, м;
Kобв – коэффициент, учитывающий обводнение выработки (0,6-0,8);
Kут.тр – коэффициент утечек воздуха в вентиляционном трубопроводе;
Vвв – объем вредных газов, образующихся после взрывания, л.
Vвв=QIв.в=46·40=1840 м3;
где Q – масса взрывчатого вещества на одну заходку, кг;
8
Iв.в – газовость взрывчатого вещества, л/кг ( при взрывании по породе принимается 40 л на кг взрывчатого вещества).
Определение расхода воздуха по числу людей
Qзп л=6·n=6·10=60 м3/мин,
где n – число людей, одновременно работающих в выработке.
Определение расхода воздуха по минимальной скорости воздуха в выработке
Qзп с=VminScв=60·0,25∙14,5=217,5 м3/сек,
где Vmin – минимально допустимая скорость воздуха в выработке согласно п. 235 ПБ;
Scв – площадь сечения выработки в свету, м2.
Определение требуемой производительности и давления ВМП, выбор ВМП
Из полученных расчетных значений Qзп г, Qзп л, Qзп с выбирают большее значение Qзп, на основе которого определяют требуемую производительность ВМП:
Qв=Кут. тр Qзп=1,22·339,61=414,32 м3/мин.
Давление вентилятора, работающего на гибкий вентиляционный трубопровод (депрессия трубопровода), определяется по формуле:
hв= Qв2 Rтр. г(0,59/Кут. тр+0,41)=(414,32/60)2 ·2,55·(0,59/1,22+0,41)=91,27 даПа;
где Rтр.г=rтр(lтр+20dтрn1+10dтрn2)=0,0051·500=2,55 кμ – аэродинамическое сопротивление гибкого вентиляционного трубопровода без утечек воздуха ( для полевых выработок число поворотов n1 и n2 равны нулю; диаметр трубопровода dтр=1,0 м; длина трубопровода lтр=500 м).
Используя полученные значения hв и Qв, производим выбор марки ВМП: выбираем ВМЭУ 10.
9
-
Диаметр рабочего колеса, мм
1000
Номинальная полезная гидромощность, кВт
37,5
Номинальная подача, м 3 с -1
15,0
Номинальное полное давление, даПа
250
Максимальный полный КПД
0,68
Частота вращения, мин -1
1500
Мощность электропривода, кВт
55
Габаритные размеры, мм:
- ширина
1200
- высота
1500
Масса, кг
1300
Определение расхода воздуха в месте установки ВМП
Qвс ≥ 1,43 Qв1,1
Qвс ≥ 651,73
Схема проветривания выработки
